Kamerabaugruppe

Entfernen der Kamerabaugruppe

Voraussetzungen
1. Befolgen Sie die Anweisungen im Abschnitt
2. Entfernen Sie den Ständer.
3. Entfernen Sie die Kabelabdeckung
4. Entfernen Sie die rückseitige
5. Entfernen Sie die Blende der
Info über diese Aufgabe

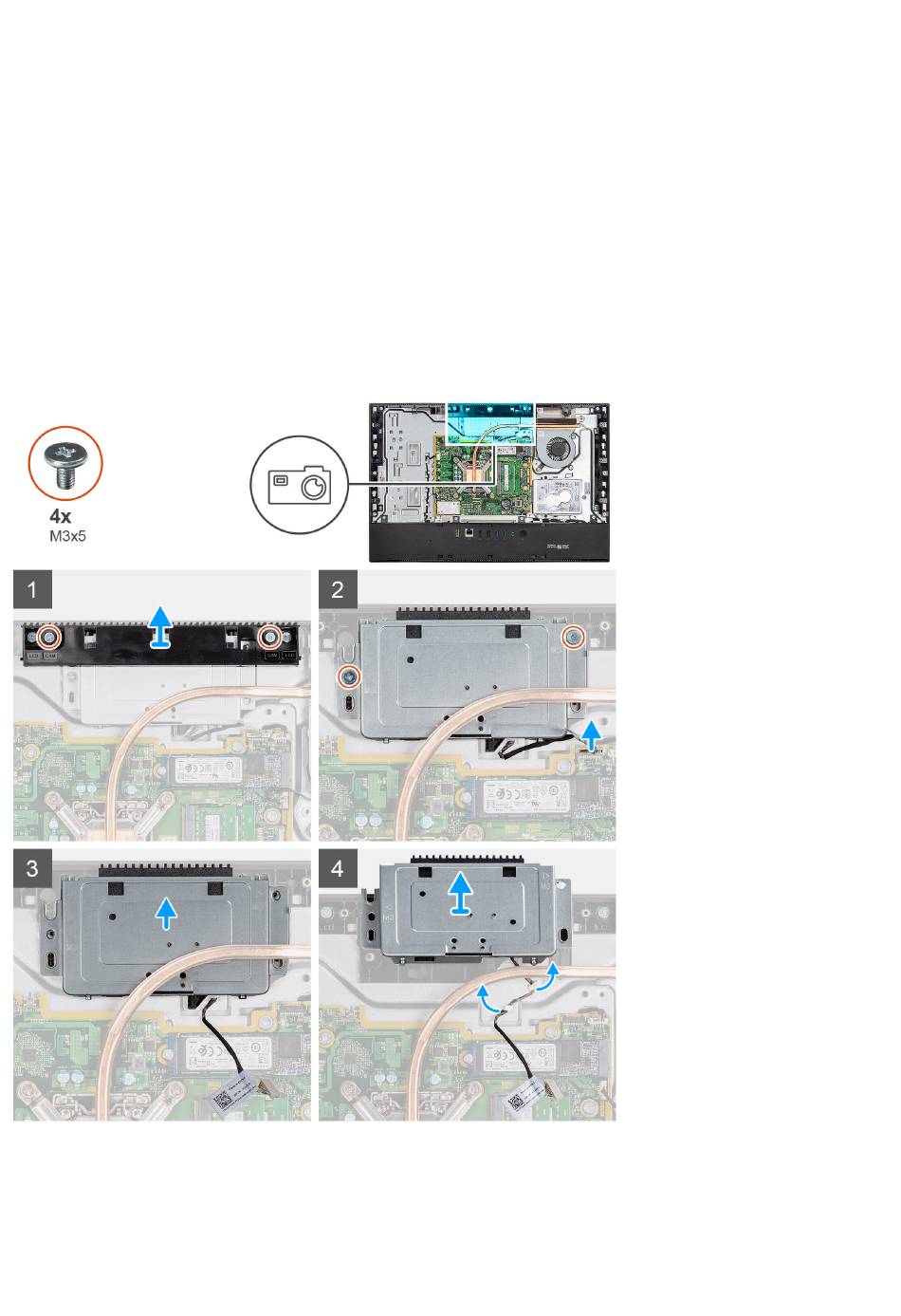

Die folgende Abbildung zeigt die Position der Kamerabaugruppe und stellt das Verfahren zum Entfernen bildlich dar.
Schritte
1. Entfernen Sie die zwei Schrauben (M3x5), mit denen die Kameraabdeckung an der Grundplatte der Bildschirmbaugruppe befestigt ist.
2. Trennen Sie das Kabel der Kamera vom Anschluss auf der Systemplatine.
42 Entfernen und Einbauen von Komponenten
Vor der Arbeit an Komponenten im Inneren des
(optional).
Abdeckung.
Systemplatine.
Computers.
