Kühlkörper; Entfernen Des Kühlkörpers - Dell OptiPlex 3280 All-in-One Servicehandbuch

Kühlkörper
Entfernen des Kühlkörpers
Voraussetzungen
1. Befolgen Sie die Anweisungen im Abschnitt
2. Entfernen Sie den Ständer.
3. Entfernen Sie die Kabelabdeckung
4. Entfernen Sie die rückseitige
5. Entfernen Sie die Blende der
6. Entfernen Sie den Systemlüfter.
Info über diese Aufgabe

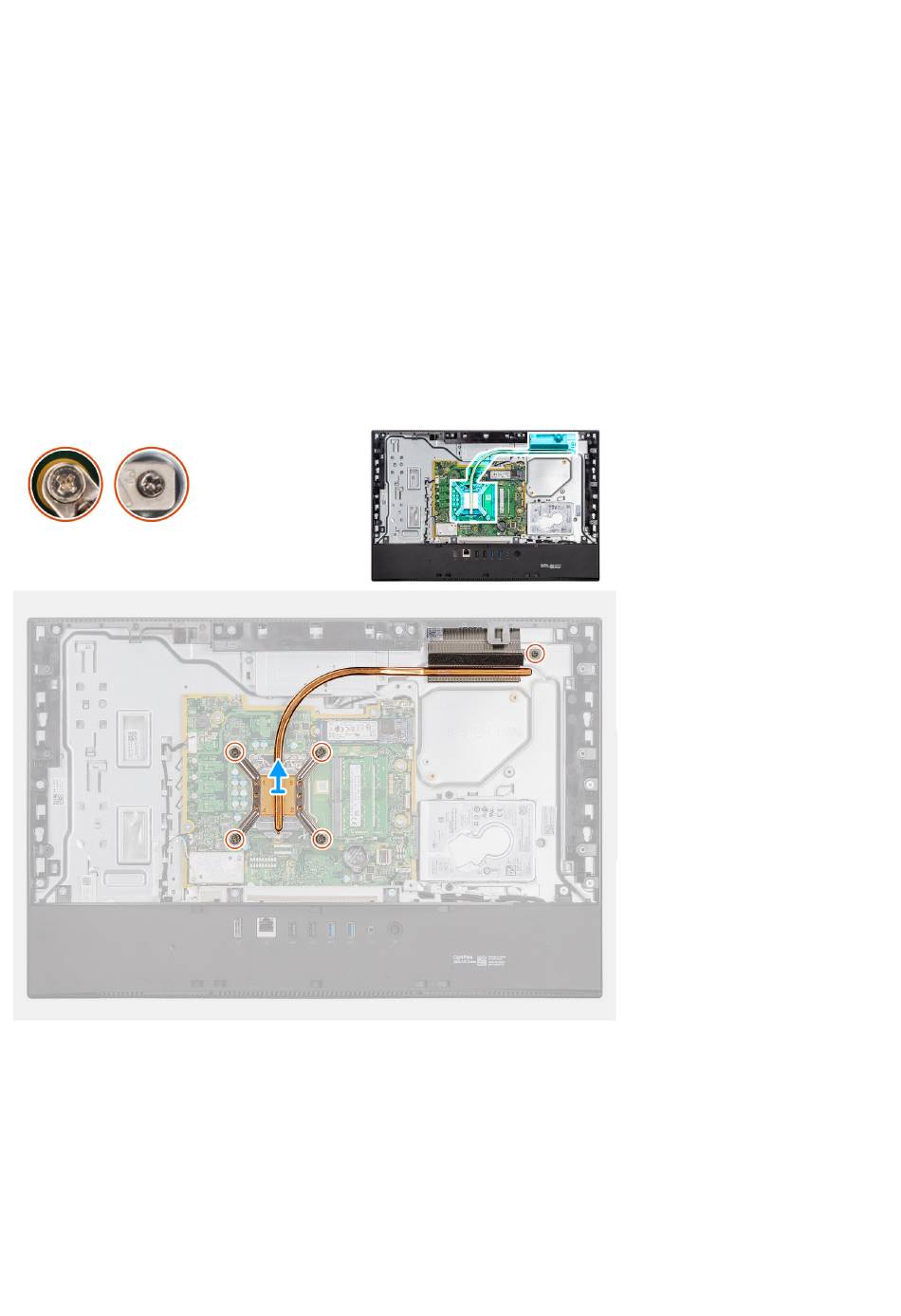

Die folgende Abbildung zeigt die Position des Kühlkörpers und stellt das Verfahren zum Entfernen bildlich dar.
Schritte
1. Lösen Sie in umgekehrter Reihenfolge (Reihenfolge auf dem Kühlkörper angegeben) die fünf unverlierbaren Schrauben, mit denen der
Kühlkörper an der Systemplatine und der Grundplatte der Bildschirmbaugruppe befestigt ist.
2. Schieben und heben Sie den Kühlkörper von der Systemplatine und der Grundplatte der Bildschirmbaugruppe ab.
46 Entfernen und Einbauen von Komponenten
Vor der Arbeit an Komponenten im Inneren des
(optional).
Abdeckung.
Systemplatine.
Computers.
