Einbauen Der Kamerabaugruppe - Dell OptiPlex 3280 All-in-One Servicehandbuch

3. Lösen Sie das Kamerakabel aus den Kabelführungen auf der Grundplatte der Bildschirmbaugruppe.
4. Lösen Sie die zwei Schrauben (M3x5), mit denen die Kamerabaugruppe am mittleren Rahmen befestigt ist.
5. Schieben und entfernen Sie die Kamerabaugruppe aus dem mittleren Rahmen.

Einbauen der Kamerabaugruppe

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

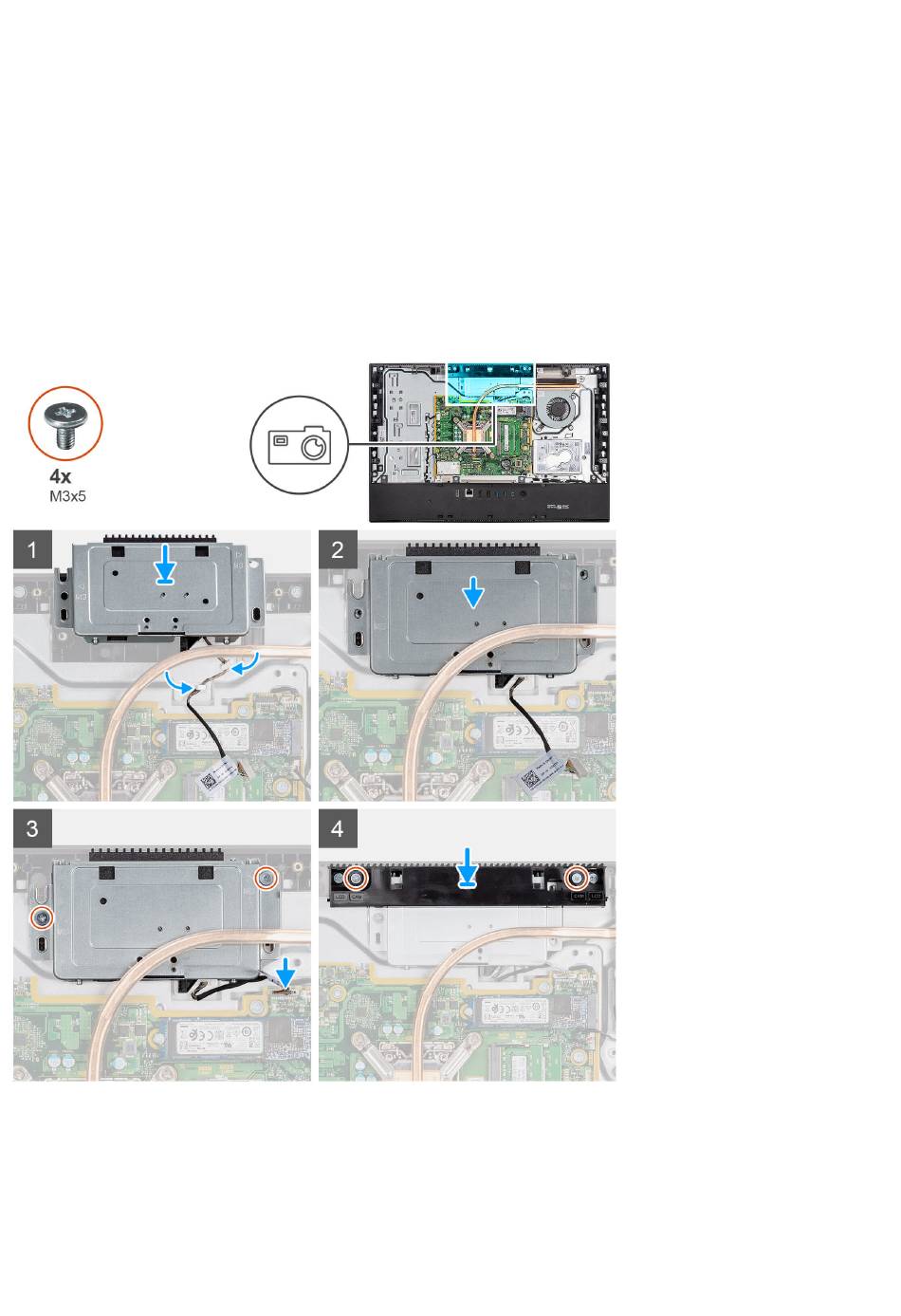

Die folgende Abbildung zeigt die Position der Kamera und stellt das Verfahren zum Einbauen bildlich dar.
Schritte
1. Schieben Sie die Kamerabaugruppe in den mittleren Rahmen und richten Sie die Schraubenbohrungen auf der Kamerabaugruppe an
den Schraubenbohrungen am mittleren Rahmen aus.
2. Bringen Sie die zwei Schrauben (M3x5) wieder an, mit denen die Kamerabaugruppe am mittleren Rahmen befestigt ist.
3. Führen Sie das Kamerakabel durch die Kabelführungen auf der Grundplatte der Bildschirmbaugruppe.
Entfernen und Einbauen von Komponenten 43
