Dell OptiPlex 3280 All-in-One Servicehandbuch Seite 75

Schritte

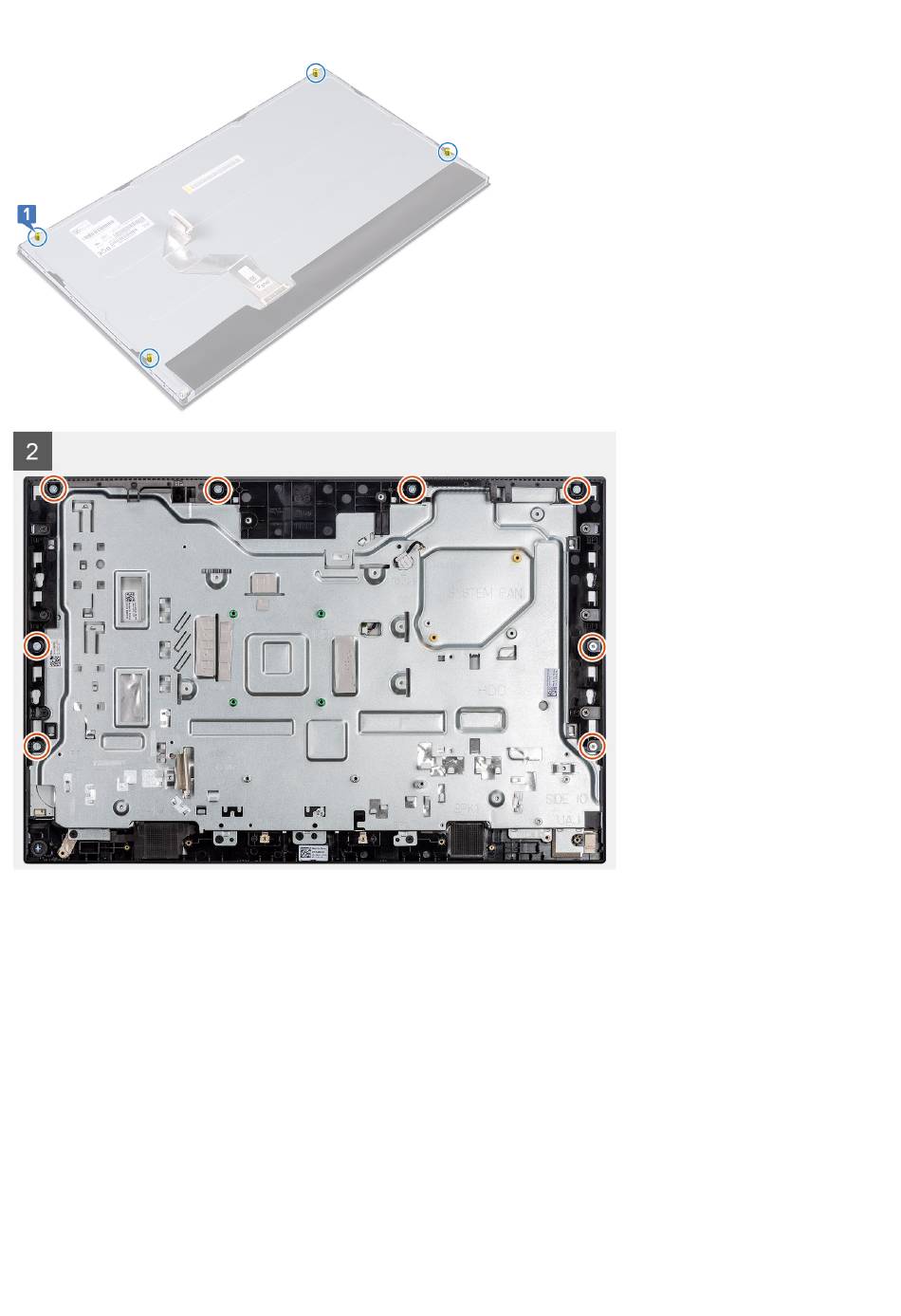

1. Bringen Sie das System in eine aufrechte Position und schieben Sie den Bildschirm in die Schlitze der Grundplatte der
Bildschirmbaugruppe.
2. Führen Sie die Kabel der Bildschirmhintergrundbeleuchtung, des Touchscreens und des Bildschirms durch die Schlitze auf der
Grundplatte der Bildschirmbaugruppe.
3. Legen Sie die Grundplatte der Bildschirmbaugruppe mit dem Bildschirm nach unten auf eine saubere und ebene Fläche.
4. Entfernen Sie die vier Schrauben (M3x5), mit denen der Bildschirm am mittleren Rahmen und an der Grundplatte der
Bildschirmbaugruppe befestigt ist.
5. Entfernen Sie die vier Spannschrauben vom Bildschirm.
6. Entfernen Sie die vier Schrauben (M3x5), mit denen der Bildschirm am mittleren Rahmen und an der Grundplatte der
Bildschirmbaugruppe befestigt ist.
7. Führen Sie das Bildschirmkabel durch die Kabelführungen auf der Grundplatte der Bildschirmbaugruppe.
Nächste Schritte
1. Bauen Sie die Systemplatine ein.
Entfernen und Einbauen von Komponenten 75
