Dell OptiPlex 3280 All-in-One Servicehandbuch Seite 65

6. Entfernen Sie die Blende der
7. Entfernen Sie die untere
8. Entfernen Sie die hintere
Info über diese Aufgabe

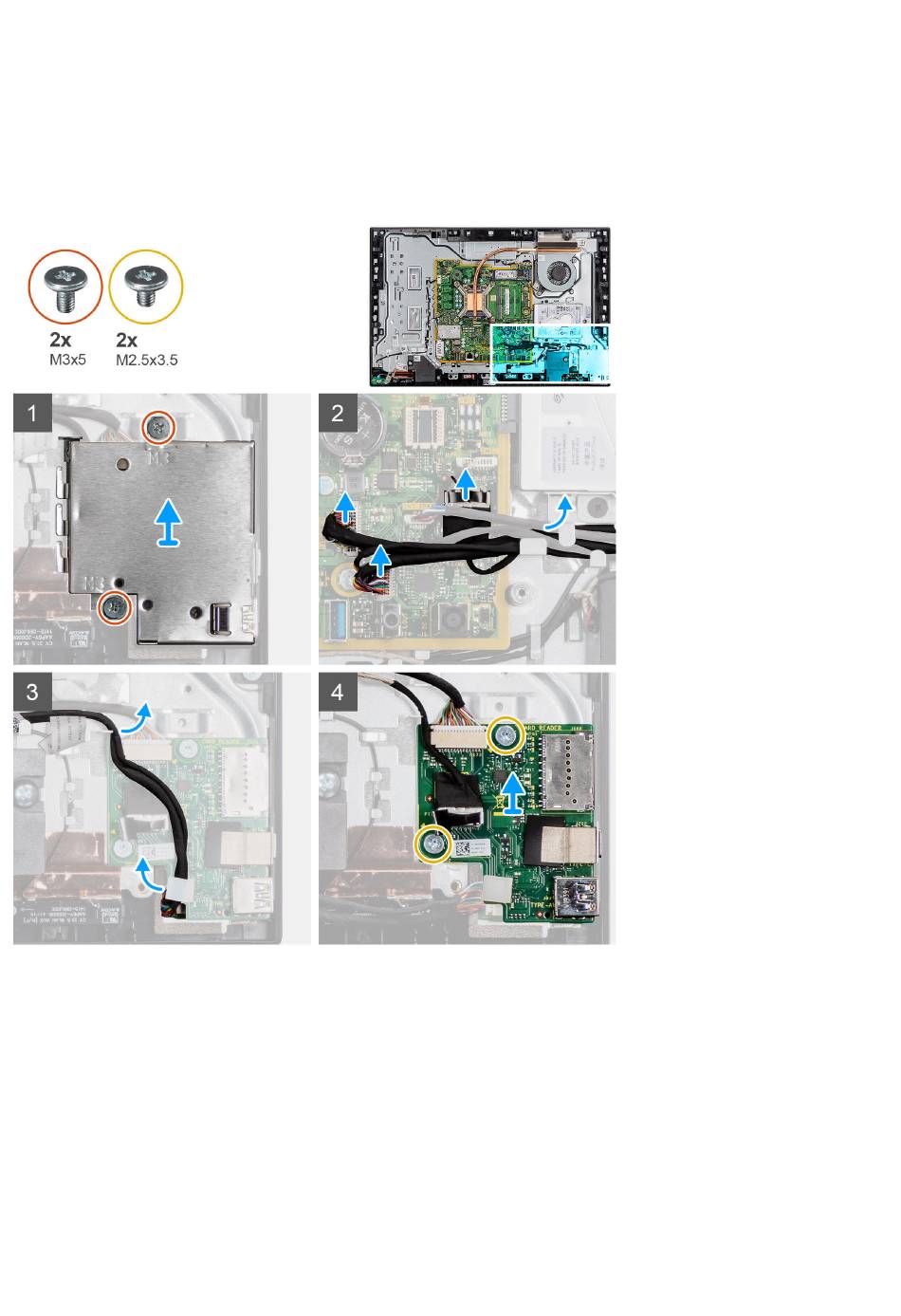

Die nachfolgende Abbildung zeigt die Position der seitlichen E/A-Platine und bietet eine visuelle Darstellung des Verfahrens zum
Entfernen.
Schritte
1. Entfernen Sie die zwei Schrauben (M3x5), mit denen die seitliche E/A-Platinenabdeckung an der Grundplatte der
Bildschirmbaugruppe befestigt ist.
2. Heben Sie die Abdeckung der seitlichen E/A-Platine an und entfernen Sie sie von der seitlichen E/A-Platine.
3. Trennen Sie das SIO-Signalkabel, das SIO-Stromversorgungskabel und das Audioplatinenkabel vom Anschluss auf der Systemplatine.
4. Entfernen Sie das SIO-Signalkabel, das SIO-Stromversorgungskabel und das Audioplatinenkabel aus den Kabelführungen an der
Grundplatte der Bildschirmbaugruppe.
5. Entfernen Sie die zwei Schrauben (M2.5x3.5), mit denen die seitliche E/A-Platine an der Grundplatte der Bildschirmbaugruppe
befestigt ist.
6. Heben Sie die seitliche E/A-Platine zusammen mit den Kabeln an und entfernen Sie sie von der Grundplatte der Bildschirmbaugruppe.
Systemplatine.
Abdeckung.
E/A-Halterung.
Entfernen und Einbauen von Komponenten 65
