Dell OptiPlex 3280 All-in-One Servicehandbuch Seite 41

Schritte
1. Verbinden Sie die Antennenkabel mit der Wireless-Karte.
Die folgende Tabelle enthält die Farbcodierung der Antennenkabel:
Tabelle 2. Farbcodierung des Antennenkabels
Anschlüsse auf der Wireless-Karte
Netzkabel (weißes Dreieck)
Auxiliary-Kabel (schwarzes Dreieck)

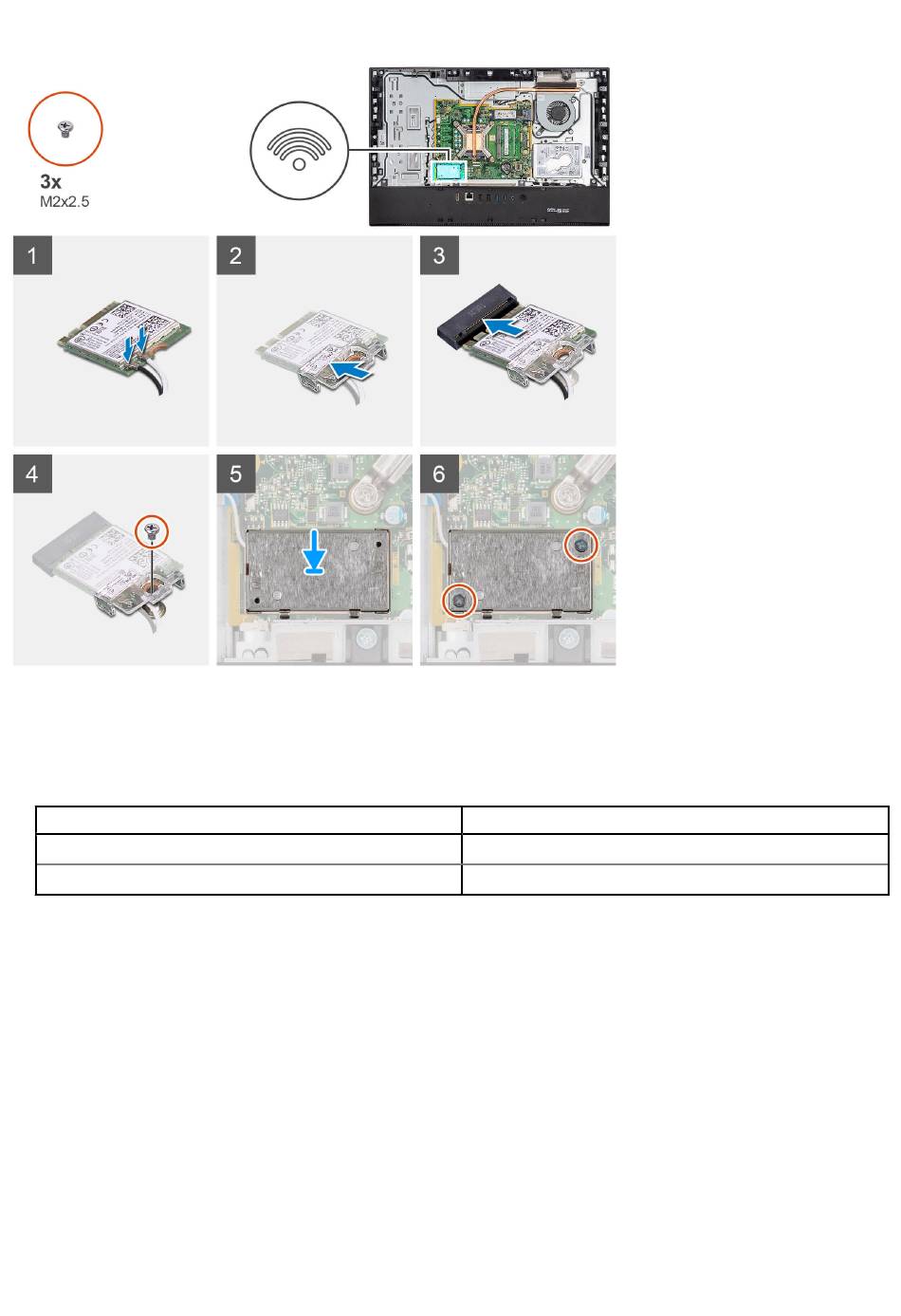

2. Setzen Sie die Wireless-Kartenhalterung auf die Wireless-Karte.
3. Richten Sie die Kerbe der Wireless-Karte an der Halterung des Wireless-Kartensteckplatzes aus.
4. Schieben Sie die Wireless-Wireless Karte schräg in den Mini-Card-Steckplatz ein.
5. Bringen Sie die Schraube (M2x4) wieder an, mit der die Halterung der Wireless-Karte an der Wireless-Karte befestigt wird.
6. Setzen Sie die Wireless-Kartenabdeckung auf die Systemplatine und die Wireless-Karte und richten Sie sie aus.
7. Führen Sie die Antennenkabel durch die Kabelführungen auf der Grundplatte der Bildschirmbaugruppe.
8. Bringen Sie die zwei Schrauben (M2x4) wieder an, mit denen die Abdeckung der Wireless-Karte an der Systemplatine befestigt wird.
Nächste Schritte
1. Bringen Sie die Abdeckung der Systemplatine
2. Bringen Sie die rückseitige Abdeckung
3. Bringen Sie die Kabelabdeckung
4. Installieren Sie den Ständer.
5. Befolgen Sie die Anweisungen im Abschnitt
an.
an.
an (optional).
Nach der Arbeit an Komponenten im Inneren des
Antennenkabelfarbe
Weiß
Schwarz
Computers.
Entfernen und Einbauen von Komponenten 41
