Einbauen Der Audioplatine - Dell OptiPlex 3280 All-in-One Servicehandbuch

Schritte
1. Trennen Sie das Audioplatinenkabel vom Anschluss auf der Systemplatine.
2. Entfernen Sie die Schraube (M3x5), mit der die Systemplatine an der Grundplatte der Bildschirmbaugruppe befestigt ist.
3. Heben Sie die Audioplatine zusammen mit den Kabeln an und entfernen Sie sie von der Grundplatte der Bildschirmbaugruppe.

Einbauen der Audioplatine

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

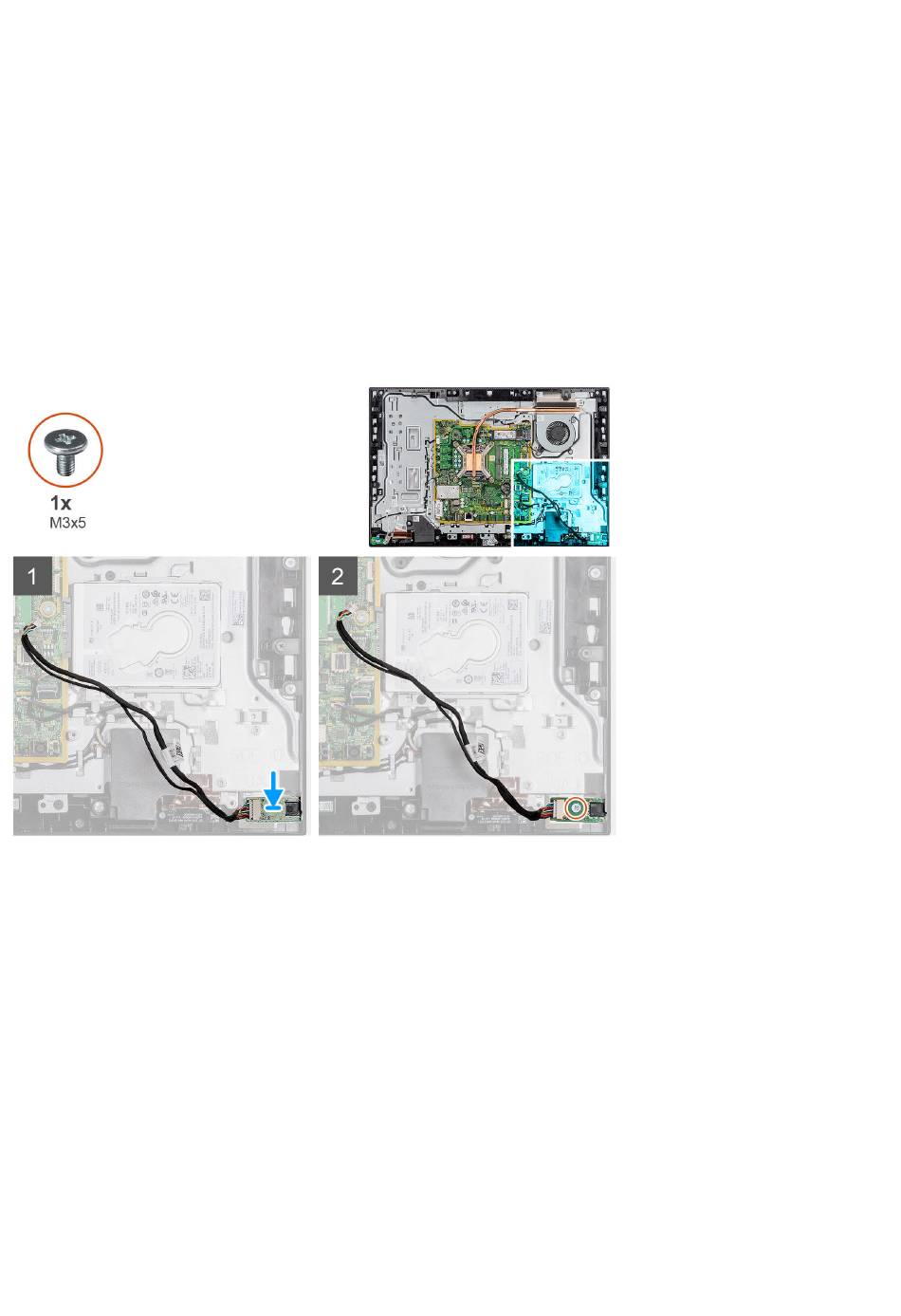

Die nachfolgende Abbildung zeigt die Position der Audioplatine und bietet eine visuelle Darstellung des Installationsverfahrens.
Schritte
1. Richten Sie die Schraubenbohrung in der Audioplatine mit der Schraubenbohrung in der Grundplatte der Bildschirmbaugruppe aus.
2. Setzen Sie die Schraube (M3x5) wieder ein, mit denen die Audioplatine an der Grundplatte der Bildschirmbaugruppe befestigt wird.
3. Schließen Sie das Audioplatinenkabel an die Systemplatine an.
Nächste Schritte
1. Bauen Sie die hintere E/A-Halterung
2. Bringen Sie die untere Abdeckung
3. Bringen Sie die Abdeckung der Systemplatine
4. Bringen Sie die rückseitige Abdeckung
5. Bringen Sie die Kabelabdeckung
6. Installieren Sie den Ständer.
7. Befolgen Sie die Anweisungen im Abschnitt
68 Entfernen und Einbauen von Komponenten
ein.
an.
an.
wieder an.
an (optional).
Nach der Arbeit an Komponenten im Inneren des Computers.
