Seitliche E/A-Platine; Entfernen Der Seitlichen E/A-Platine - Dell Optiplex 3280 All-In-One Servicehandbuch

Schritte

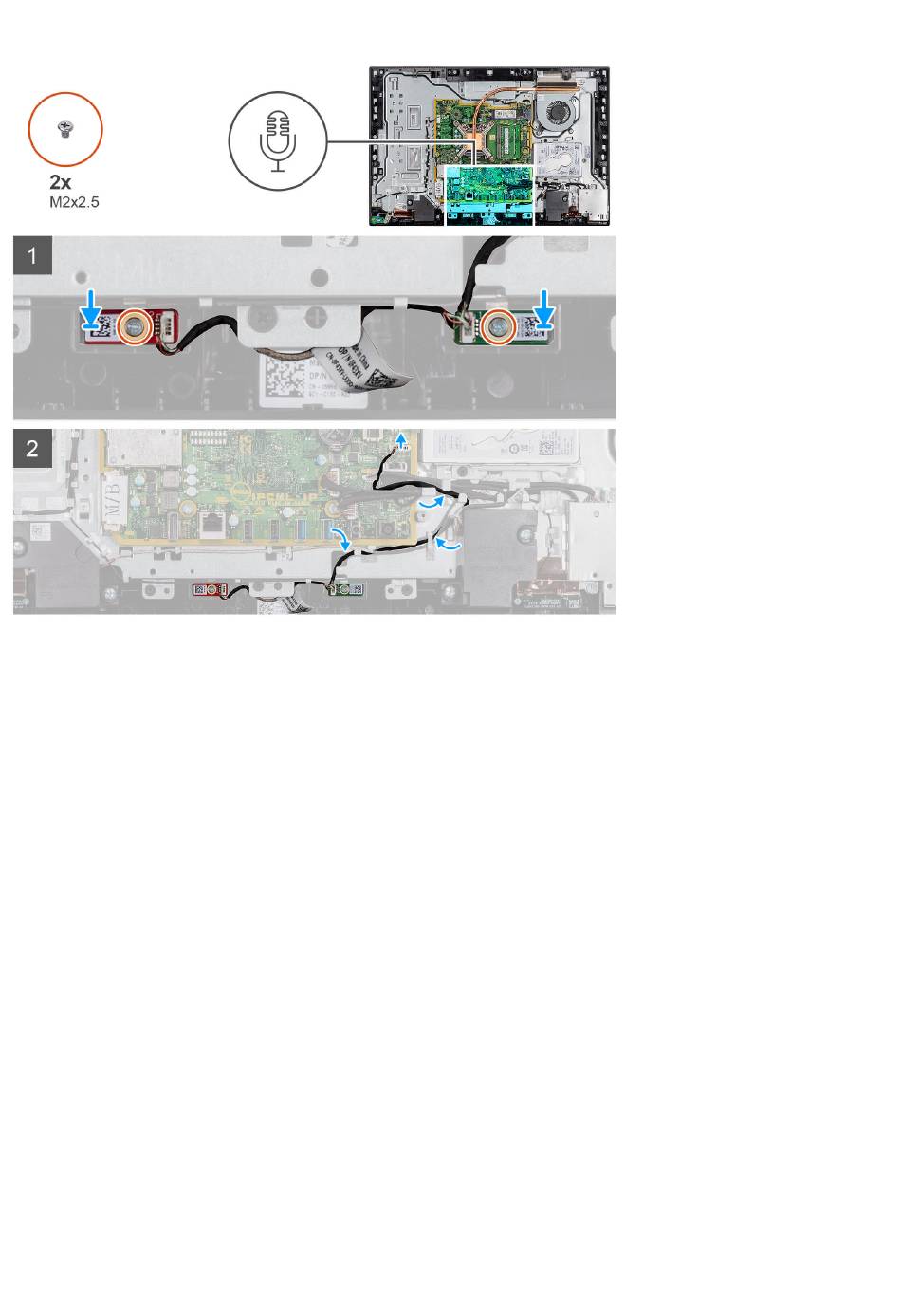

1. Richten Sie die Schraubenbohrungen an den Mikrofonmodulen mit den Schraubenbohrungen am mittleren Rahmen aus.
2. Bringen Sie die zwei Schrauben (M2x2.5) wieder an, mit denen die Mikrofonmodule am mittleren Rahmen befestigt sind.
3. Führen Sie das Mikrofonkabel durch die Kabelführungen auf der Grundplatte der Bildschirmbaugruppe und verbinden Sie das
Mikrofonkabel mit der Systemplatine.
Nächste Schritte
1. Installieren Sie den Lautsprecher.
2. Bauen Sie die hintere E/A-Halterung
3. Bringen Sie die untere Abdeckung
4. Bringen Sie die rückseitige Abdeckung
5. Bringen Sie die Kabelabdeckung
6. Installieren Sie den Ständer.
7. Befolgen Sie die Anweisungen im Abschnitt

Seitliche E/A-Platine

Entfernen der seitlichen E/A-Platine

Voraussetzungen
1. Befolgen Sie die Anweisungen im Abschnitt
2. Entfernen Sie den Ständer.
3. Entfernen Sie die Kabelabdeckung
4. Entfernen Sie die rückseitige
5. Entfernen Sie die Festplatte.
64 Entfernen und Einbauen von Komponenten
ein.
an.
an.
an (optional).
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
(optional).
Abdeckung.
Computers.
Computers.
