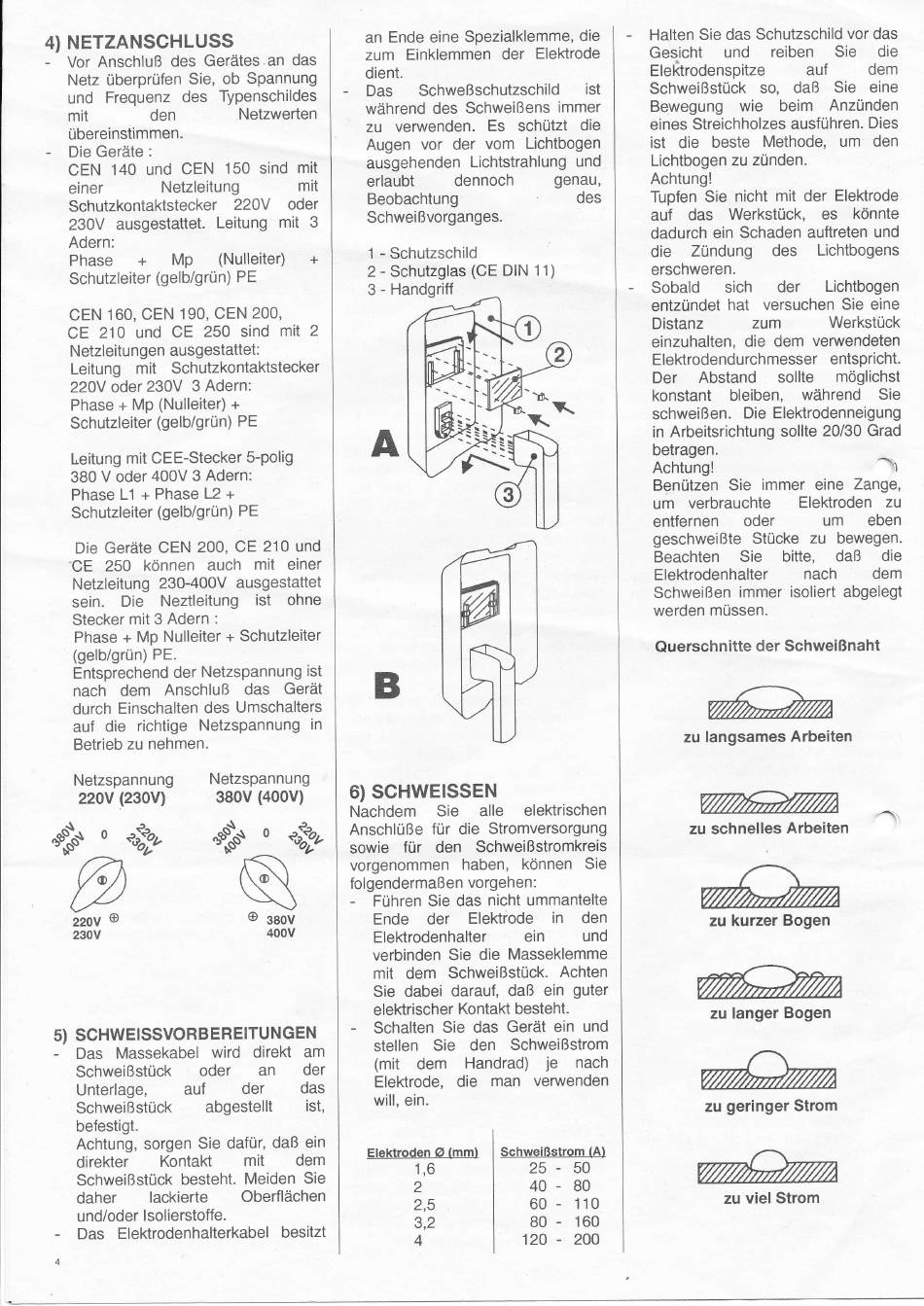

4) NETZANSCHLUSS
-
Vor
Anschluß des Gerätes.an
das
Netz überprüfen Sie, ob
SPannung
und
Frequenz
des
TYPenschildes
mit
den
Netzwerten
übereinstimmen.
-
Die
Geräte
:
CEN 140 und CEN 150 sind
mit
einer
Netzleitung
mit
Schutzkontaktstecker
220V
oder
23OV ausgestattet. Leitung
mit
3
Adern:
Phase
+ Mp
(Nulleiter)
+
Schutzleiter (gelb/grün)
PE
cEN
160,
CEN 190, CEN 200,
CE
210 und CE 250 sind mit
2
Netzleitungen
ausgestattet:
Leitung
mit
Schutzkontaktstecker
220V
oder
230V
3
Adern:
Phase
+ Mp (Nulleiter)
+
Schutzleiter (gelb/grün)
PE
Leitung mit
CEE-Stecker
S-Polig
380 V oder
400V 3 Adern:
Phase
L1
+ Phase L2
+
Schutzleiter (gelb/grün)
PE
Die Geräte CEN
200, CE 210
und
CE 250
können
auch mit
einer
Netzleitung
230-400V
ausgestattet
sein.
Die
Neztleitung
ist
ohne
Stecker mit 3
Adern
:
Phase
+ Mp Nulleiter + Schutzleiter
(gelb/grün)
PE.
Entsprechend
der Netzspannung
ist
nach dem Anschluß
das
Gerät
durch Einschalten
des
Umschalters
auf die
richtige
NetzsPannung
in
Betrieb
zu nehmen.
Netzspannung
NetzsPannung
220V
(230V)
380V (400V)
5) scHwElssvoRBERE|rUNGEN
-
Das
Massekabel
wird
direkt
am
Schweißstück
oder an
der
Unterlage,
auf der
das
Schweißstück
abgestellt
ist,
befestigt.
Achtung, sorgen
Sie dafür, daß
ein
direkter Kontakt
mit
dem
Schweißstück
besteht. Meiden
Sie
daher
lackierte
Oberflächen
und/oder lsolierstoffe.
-
Das
Elektrodenhalterkabel
besitzt
"$
' '3?
"$'I
8*
mrR
(7\
izov
@
@
geov
23ov
4oov
an Ende eine Spezialklemme,
die
zum
Einklemmen
der
Elektrode
dient.
Das
Schweßschutzschild
ist
während
des
Schweißens immer
zu
verwenden.
Es
schützt
die
Augen
vor der vom
Lichtbogen
ausgehenden Lichtstrahlung
und
erlaubt
dennoch
genau,
Beobachtung
des
Schweißvorganges.
1
- Schutzschild
6) SCHWEISSEN
Nachdem
Sie alle
elektrischen
Anschlüße
für die
Stromversorgung
sowie
für
den
Schweißstromkreis
vorgenommen haben, können
Sie
folgendermaßen
vorgehen
:
-
Führen Sie
das nicht
ummantelte
Ende
der
Elektrode
in
den
Elektrodenhalter
ein
und
verbinden
Sie die
Masseklemme
mit dem
Schweißstück.
Achten
Sie dabei darauf, daß ein
guter
elektrischer Kontakt besteht.
-
Schalten Sie das Gerät ein
und
stellen
Sie den
Schweißstrom
(mit dem
Handrad)
je
nach
Elektrode,
die
man
verwenden
will,
ein.
Elektroden
O
(mml
1,6
2
2,5
3,2
4
Schweißstrom
{A)
25-
50
40-
B0
60
-
110
80
-
160
120
-
200
2 -
Schutzglas (CE DIN
11)
Halten Sie
das Schutzschild vor das
Gesicht
und
reiben
Sie
die
Elelitrodenspitze
auf
dem
Schweißstück
so, daß Sie
eine
Bewegung
wie
beim
Anzünden
eines Streichholzes ausführen.
Dies
ist die
beste Methode,
um
den
Lichtbogen zu zünden.
Achtung!
Tupfen
Sie nicht mit der
Elektrode
auf das
Werkstück,
es
könnte
dadurch ein Schaden auftreten
und
die
Zündung
des
Lichtbogens
erschweren.
Sobald
sich der
Lichtbogen
entzündet
hat
versuchen
Sie
eine
Distanz
zum
Werkstück
einzuhalten, die dem
verwendeten
Elektrodendurchmesser
entspricht.
Der
Abstand
sollte
möglichst
konstant bleiben, während
Sie
schweißen. Die
Elektrodenneigung
in Arbeitsrichtung sollte
20130
Grad
betragen.
Achtung!
^\
Benützen
Sie
immer eine
Zange,
um verbrauchte
Elektroden
zu
entfernen
oder
um
eben
geschweißte Stücke
zu
bewegen.
Beachten
Sie
bitte,
daß
die
Elektrodenhalter
nach
dem
Schweißen immer isoliert
abgelegt
werden müssen.
Querschnitte der
Schwei
Bnaht
zu
langsames Arbeiten
zu
schnelles Arbeiten
zu kurzer Bogen
zu
langer Bogen
zu
geringer Strom
zu
vielStrom
