Stromversorgungskabel „12V-Sys-Jb" Zwischen Bms Und Gerät Anschließen - E3/DC S10 X COMPACT Installationsanleitung

3 Batterieinstallation
3.8 Stromversorgungskabel „12V-SYS-JB" zwischen BMS und
Gerät anschließen
Das Stromversorgungskabel dient zur Stromversorgung zwischen dem BMS und dem Gerät.
Vorgehensweise:
1
Den schwarzen Stecker des Stromversorgungskabels [3] in das BMS stecken.
2
Den anderen schwarzen Stecker des Stromversorgungskabels [3] in das Batterieanschlussfeld
an der rechten Seite des S10 X COMPACT stecken.

Die Batterieinstallation ist abgeschlossen.

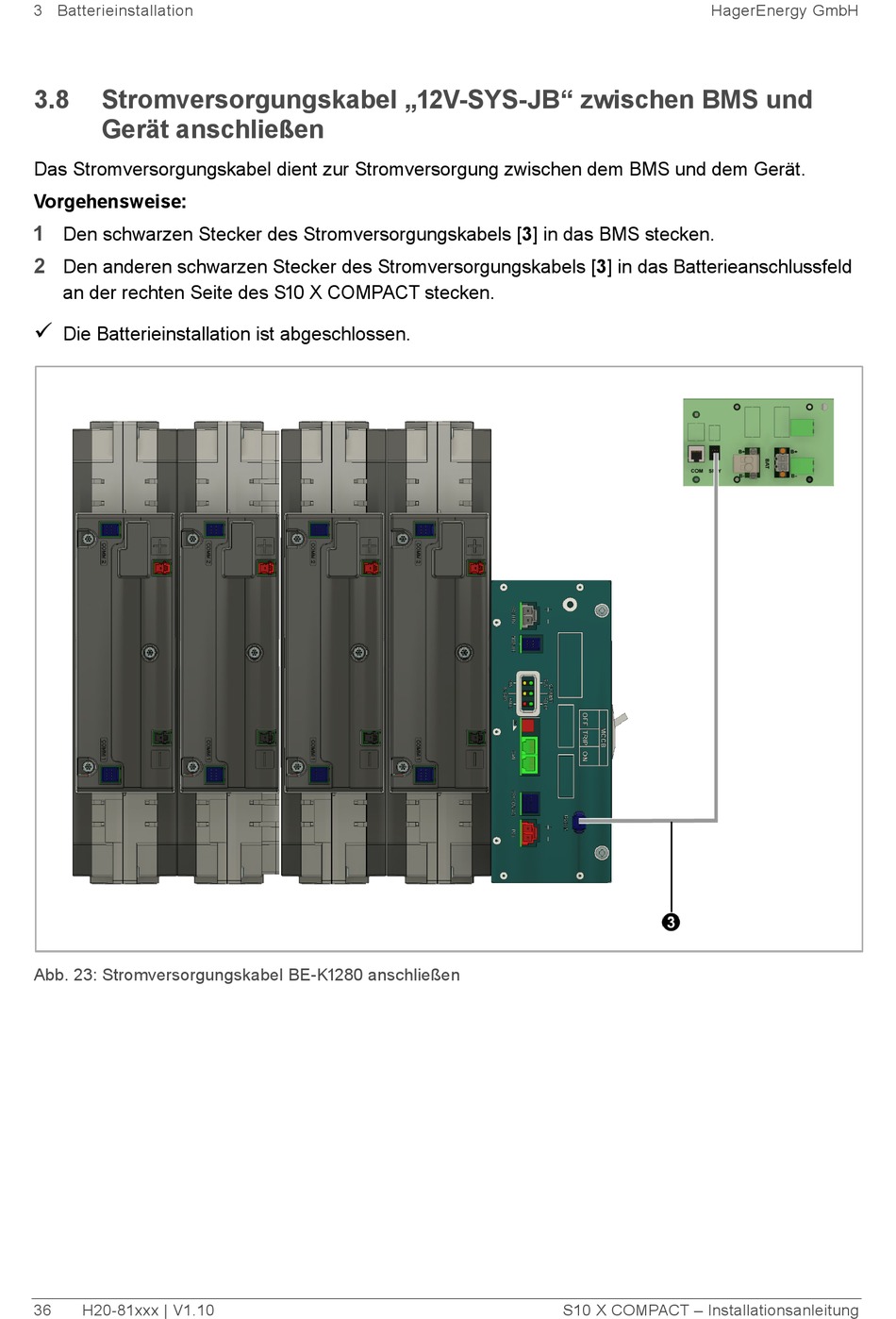

Abb. 23: Stromversorgungskabel BE-K1280 anschließen
