Batterie-Management-System (BMS) - Details

1.2.1

Detailansicht

Hinweis:
In der folgenden Abbildung ist das BMS liegend dargestellt. Im S10 X COMPACT ist das
BMS hochkant eingebaut.

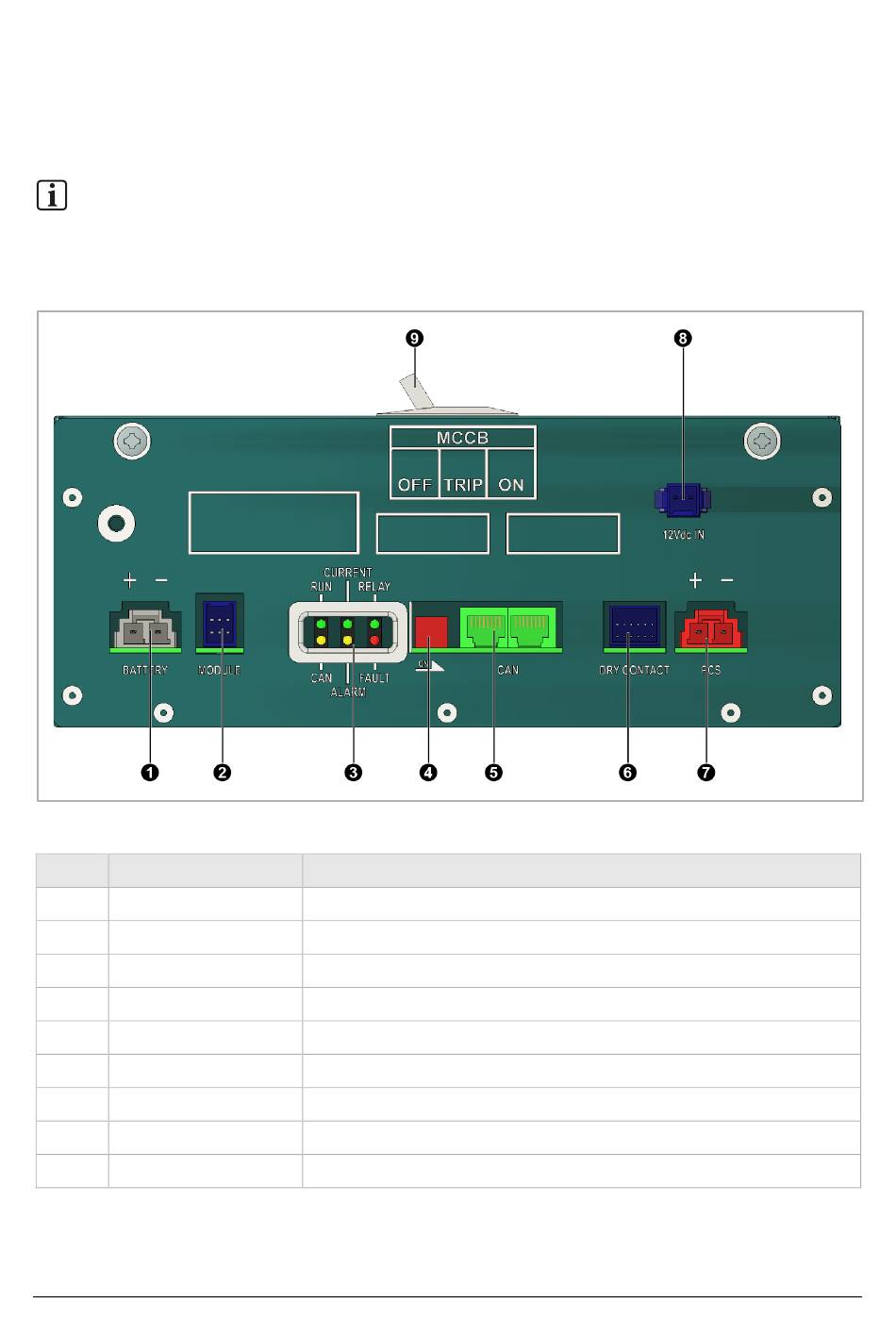

Abb. 3: Batterie-Management-System – Ansicht Frontseite
Pos. Benennung
[1]
Battery
[2] Module
[3] LED
[4]
ON
[5] CAN
[6]
Dry Contact
[7] PCS
[8] 12 V DC IN
[9]
Hauptschalter
S10 X COMPACT – Installationsanleitung
Funktion
Anschlussbuchse für Batterieleistungskabel „POWER-BAT-JB"
Anschlussbuchse für Kommunikationskabel „BAT-JB-COM"
Anzeige der Betriebszustände
Wird nicht verwendet
Anschlussbuchse für Kommunikationskabel
Wird nicht verwendet
Anschlussbuchse für Batterieleistungskabel „POWER-SYS-JB"
Anschlussbuchse für Stromversorgungskabel „12V-SYS-JB"
Schaltet Lade-/Entladevorgänge ein/aus
1 Komponenten der Batteriemontage
