2 Batteriemontage
7
Die beiden unteren Haltewinkel [8] an das BMS schieben.
8
Die Torx-Schrauben M4 x 12 der Haltewinkel mit einem Torx-Schlüssel T20 mit einem
Drehmoment von 2,5 Nm anziehen.
9
Die Torx-Schraube M4 x 12 [7] des oberen Haltewinkels [9] mit einem Torx-Schlüssel T20 lösen.
10
Den oberen Haltewinkel [9] wie abgebildet drehen und über dem BMS positionieren.
11
Die Torx-Schraube M4 x 12 des oberen Haltewinkels mit einem Torx-Schlüssel T20 mit einem
Drehmoment von 2,5 Nm anziehen.

Die Montage der Batterien ist abgeschlossen.

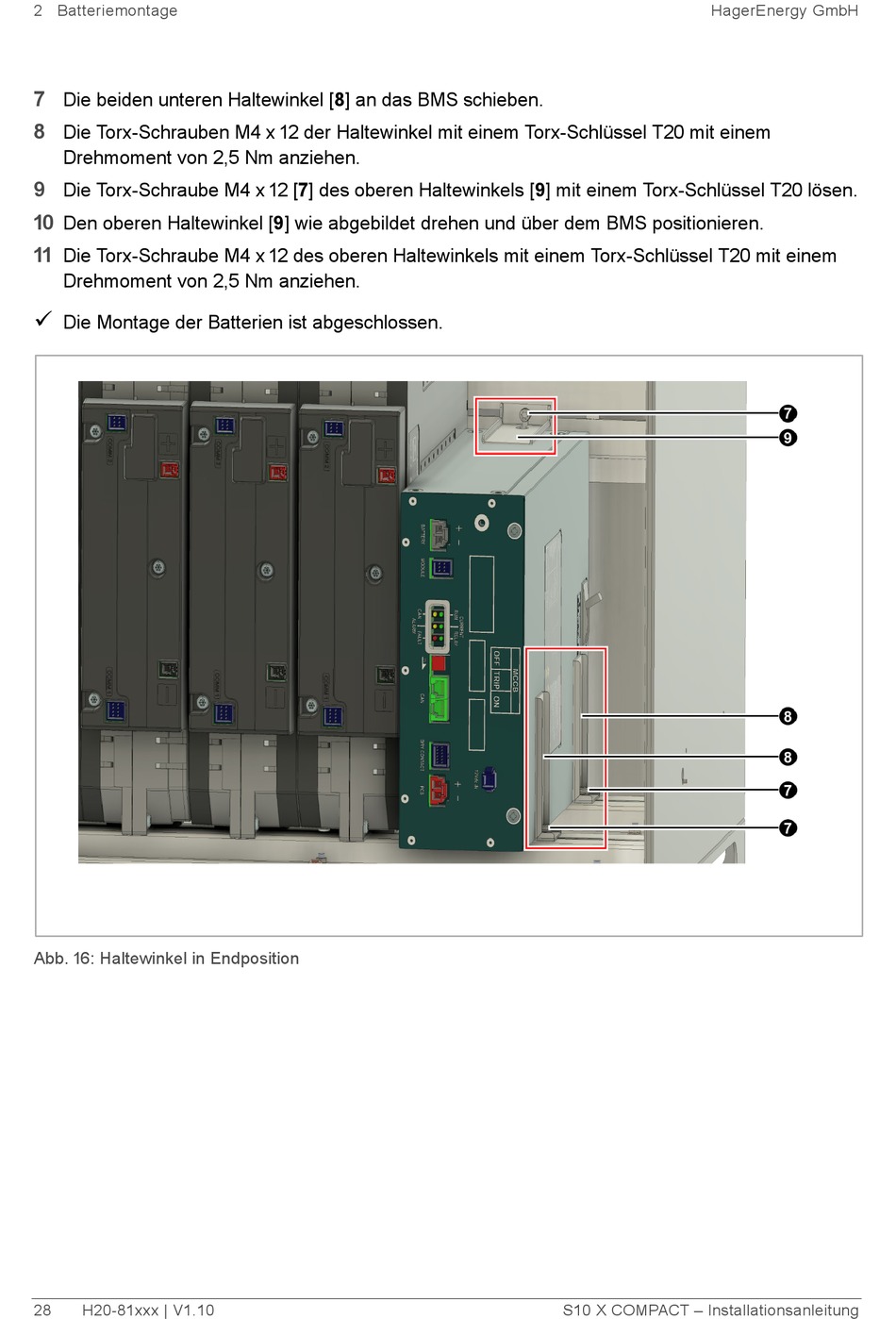

Abb. 16: Haltewinkel in Endposition
