3.11 Anzeige des Batterie-Status nach dem Anschließen
Nach dem Anschließen der Batteriemodule und Einschalten des BMS, zeigen blinkende LEDs am
BMS den Status der Batteriemodule an.

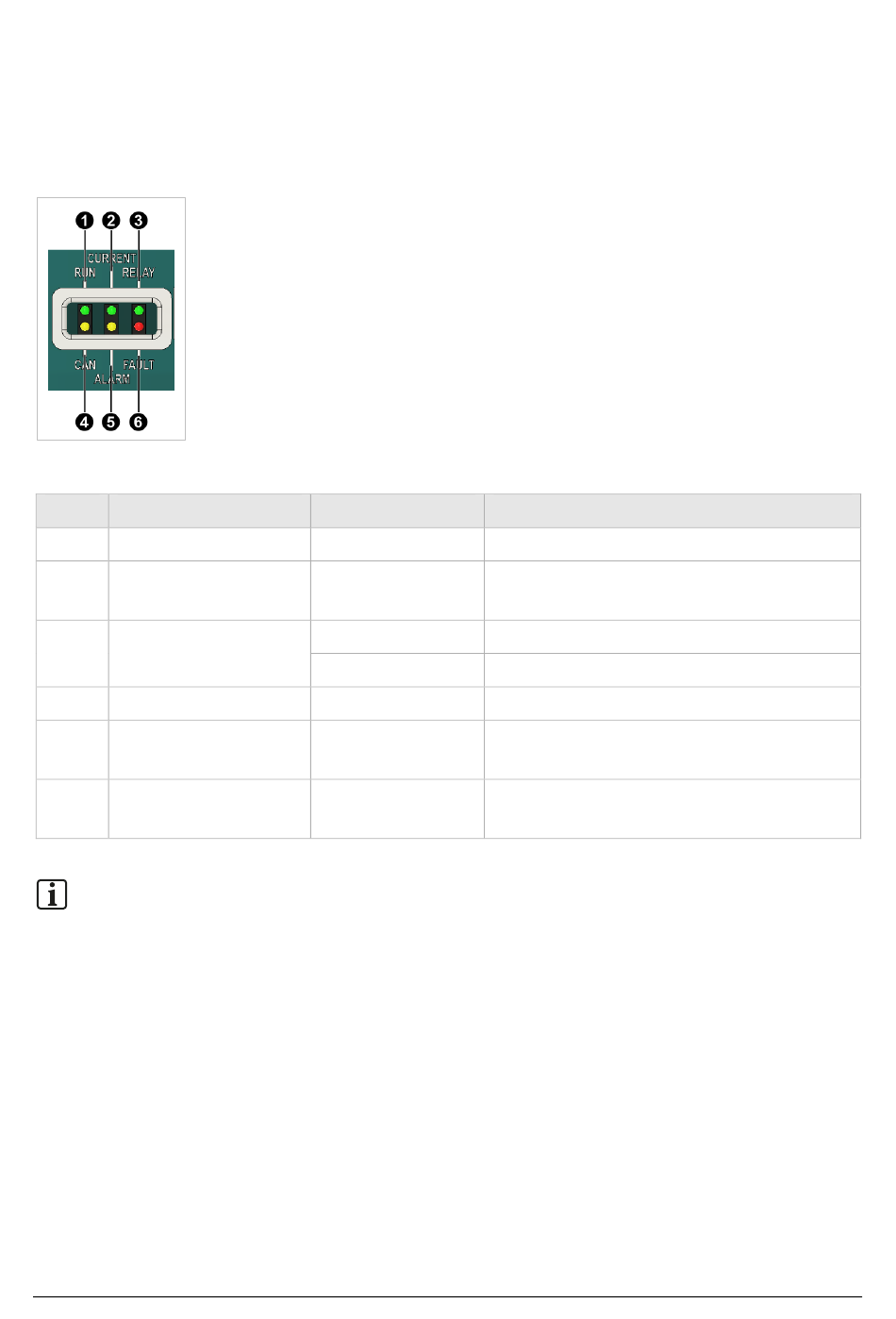

Abb. 26: LED-Leuchten zur Status-Anzeige der Batteriemodule
Pos. Benennung
[1] RUN
[2] CURRENT
[3] RELAY
[4] CAN
[5] ALARM
[6] FAULT
Hinweis:
Der Batterieladestand (SOC) kann am Display des S10 X COMPACT oder im
Kundenportal abgelesen werden.
S10 X COMPACT – Installationsanleitung
Status
grün blinkend
grün leuchtend
grün leuchtend
nicht leuchtend
gelb blinkend
gelb leuchtend
rot leuchtend
Funktion
Zeigt eingeschaltetes Gerät an.
Zeigt Stromfluss zwischen
Batteriemodulen, BMS und Gerät an.
Relais im BMS ist geschlossen.
Relais im BMS ist geöffnet.
Kommunikation vorhanden.
Fehler liegen vor,
Weiterbetrieb ist möglich.
Fehler liegen vor,
Weiterbetrieb ist nicht möglich.
