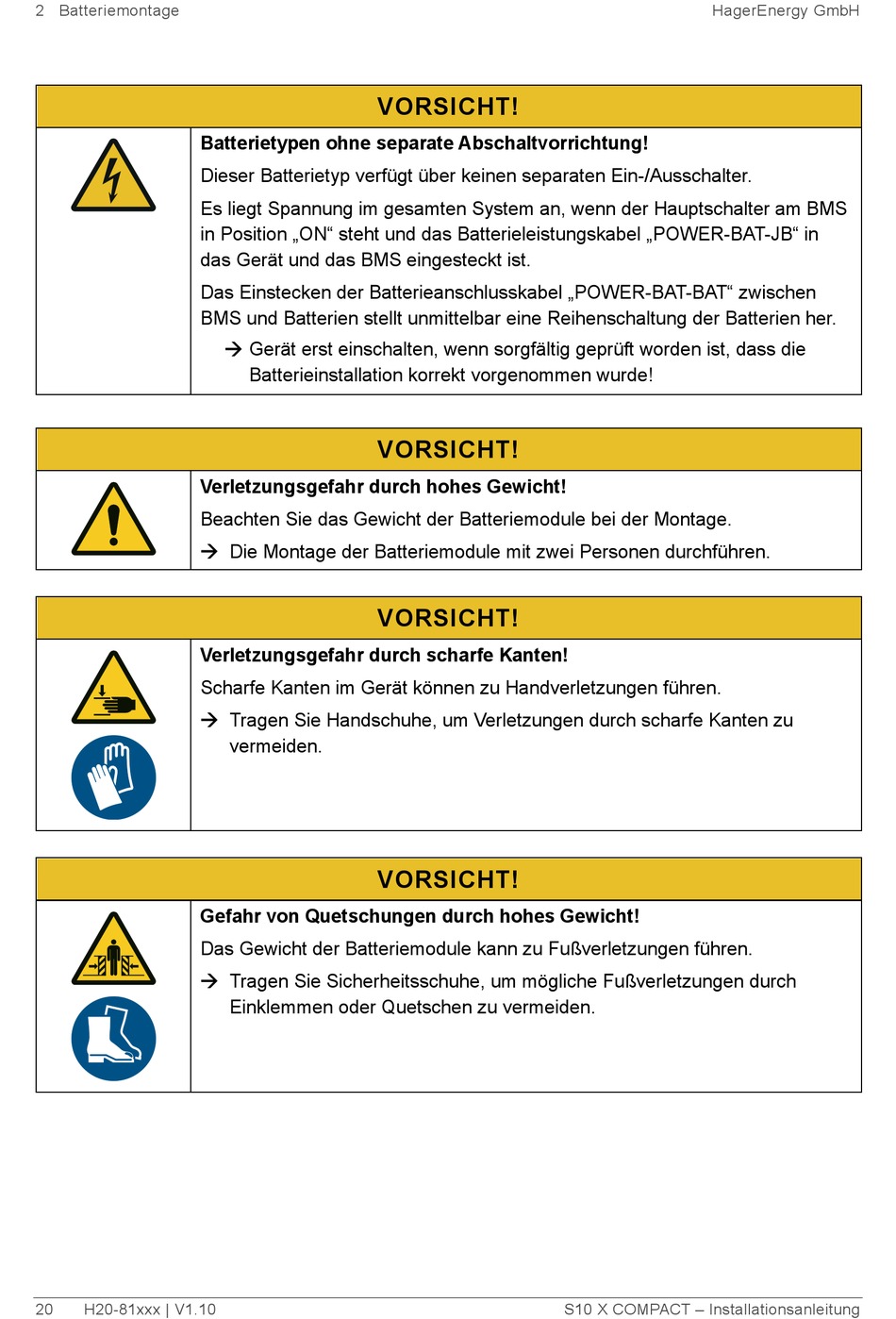

E3/DC S10 X COMPACT Installationsanleitung Seite 20

2 Batteriemontage
Batterietypen ohne separate Abschaltvorrichtung!
Dieser Batterietyp verfügt über keinen separaten Ein-/Ausschalter.
Es liegt Spannung im gesamten System an, wenn der Hauptschalter am BMS
in Position „ON" steht und das Batterieleistungskabel „POWER-BAT-JB" in
das Gerät und das BMS eingesteckt ist.
Das Einstecken der Batterieanschlusskabel „POWER-BAT-BAT" zwischen
BMS und Batterien stellt unmittelbar eine Reihenschaltung der Batterien her.
Verletzungsgefahr durch hohes Gewicht!
Beachten Sie das Gewicht der Batteriemodule bei der Montage.
 Die Montage der Batteriemodule mit zwei Personen durchführen.
Verletzungsgefahr durch scharfe Kanten!
Scharfe Kanten im Gerät können zu Handverletzungen führen.
 Tragen Sie Handschuhe, um Verletzungen durch scharfe Kanten zu
Gefahr von Quetschungen durch hohes Gewicht!
Das Gewicht der Batteriemodule kann zu Fußverletzungen führen.
 Tragen Sie Sicherheitsschuhe, um mögliche Fußverletzungen durch
20 H20-81xxx | V1.10
VORSICHT!
 Gerät erst einschalten, wenn sorgfältig geprüft worden ist, dass die
Batterieinstallation korrekt vorgenommen wurde!
VORSICHT!
VORSICHT!
vermeiden.
VORSICHT!
Einklemmen oder Quetschen zu vermeiden.
HagerEnergy GmbH
S10 X COMPACT – Installationsanleitung
