6.4.2

Unterklasse mit Multiflex

Schneidblock wechseln
Handlungsschritt
1. Druckluft-Schlauch abnehmen ( S. 84).
2. Schneidblock-Halter (1) mit einem Schraubendreher vorsich-
tig nach unten drücken.

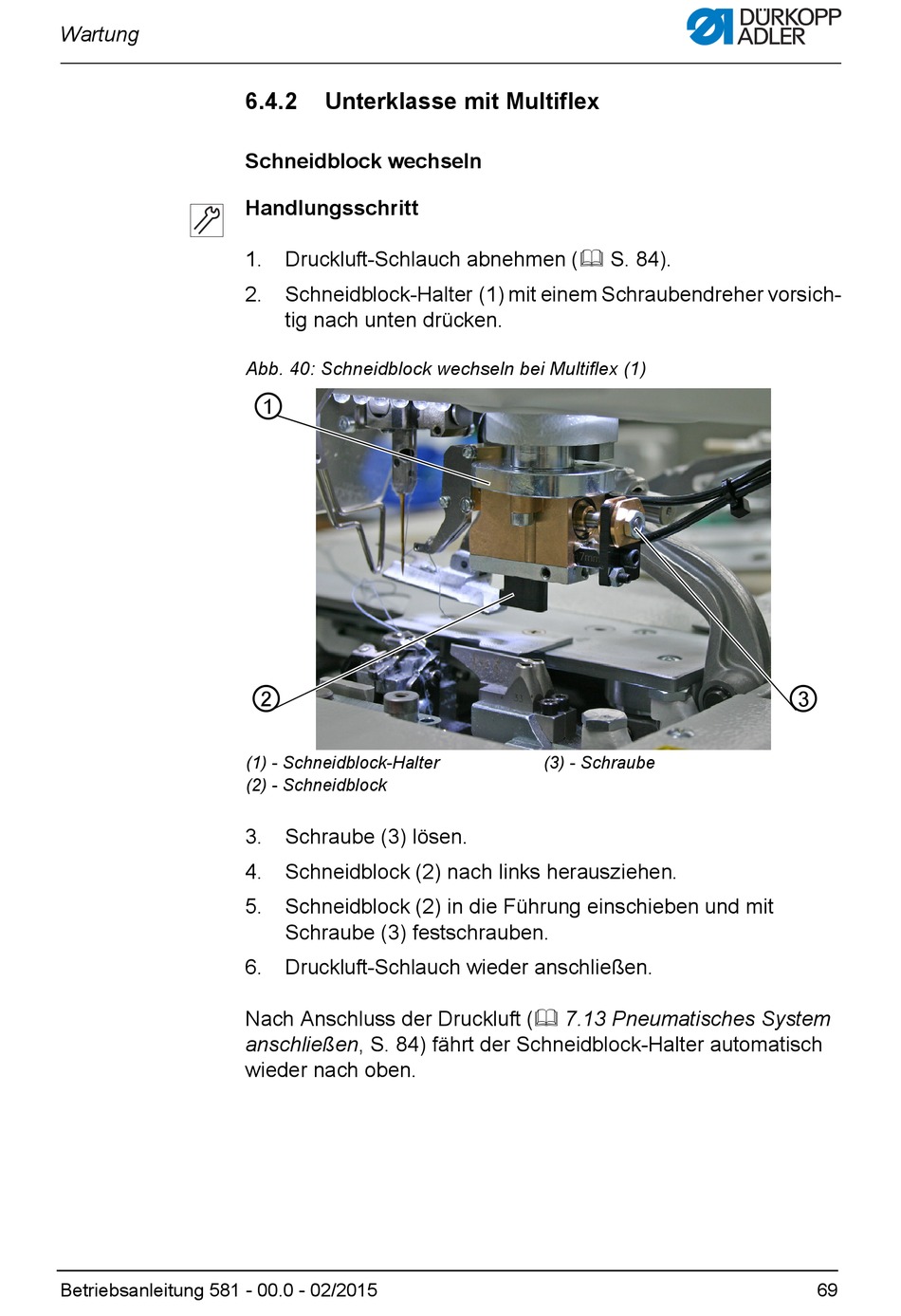

Abb. 40: Schneidblock wechseln bei Multiflex (1)
①
②
(1) - Schneidblock-Halter
(2) - Schneidblock
3. Schraube (3) lösen.
4. Schneidblock (2) nach links herausziehen.
5. Schneidblock (2) in die Führung einschieben und mit
Schraube (3) festschrauben.
6. Druckluft-Schlauch wieder anschließen.
Nach Anschluss der Druckluft ( 7.13 Pneumatisches System
anschließen, S. 84) fährt der Schneidblock-Halter automatisch
wieder nach oben.
(3) - Schraube
③
