13. Handrad drehen, bis die Greiferbohrung (10) zugänglich ist.
14. Faden von rechts nach links durch die Greiferbohrungen (10)
fädeln und ca. 3 cm herausziehen.
15. Faden-Niederhalter (9) herunterdrücken und einrasten.
16. Abdeckplatten rechts und links der Stichplatte einsetzen.
4.6 Lisierband einfädeln (nur 610-10)
Richtige Einstellung
Mit Blickrichtung auf den Kopfdeckel muss sich die Lisierband-
Rolle beim Abrollvorgang im Uhrzeigersinn drehen.

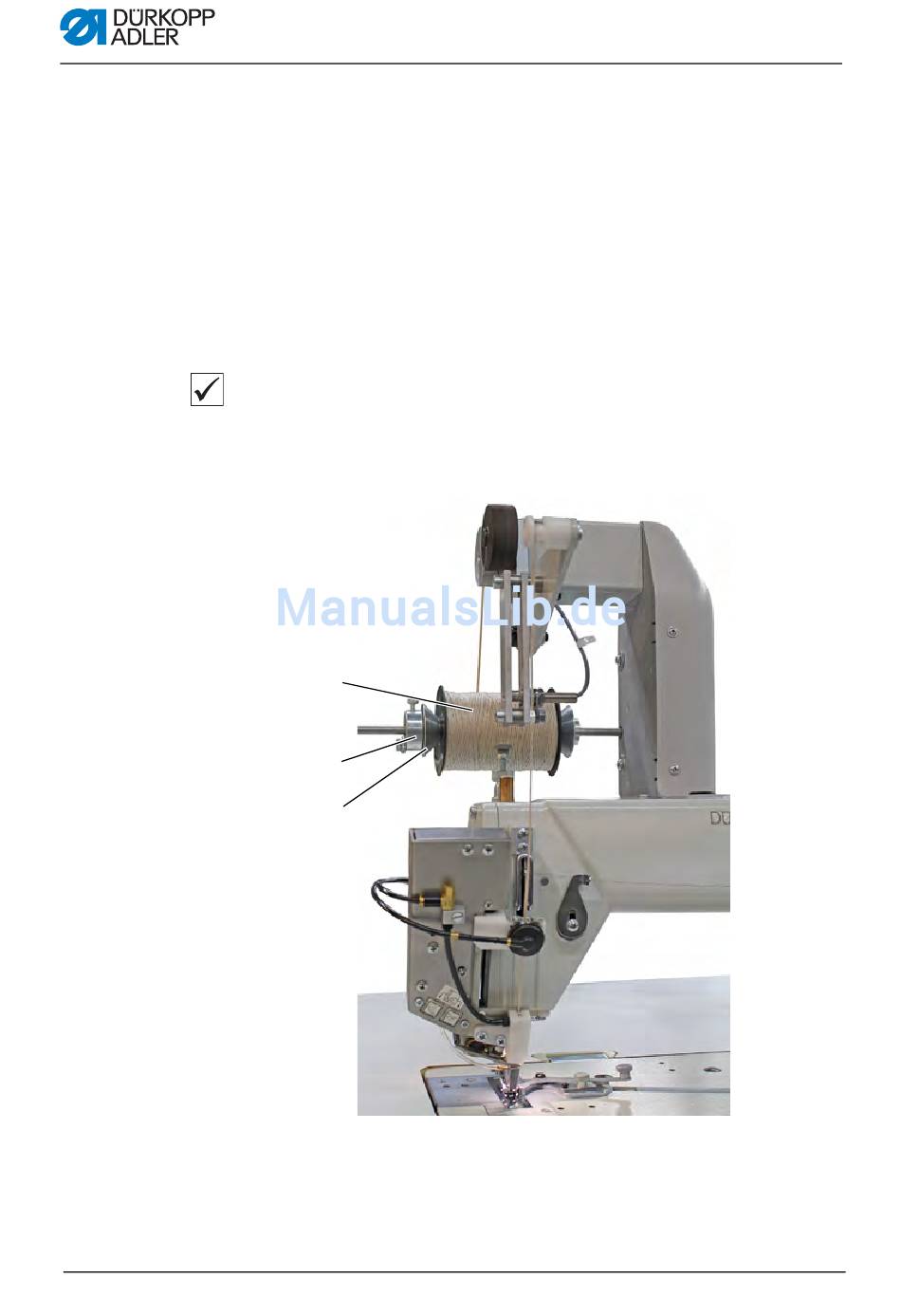

Abb. 11: Lisierband einfädeln (1)
①
②
③
(1) - Lisierband-Rolle
(2) - Rollenhalter
(3) - Gegenlager
Betriebsanleitung 610-10/630-10 - 00.0 - 01/2016
Bedienung
