So füllen Sie bei Bedarf Öl durch die Einfüllöffnungen (1) ein:
1. Öl höchstens bis zur Maximalstand-Markierung (2) einfüllen.
Greifer-Schmierung

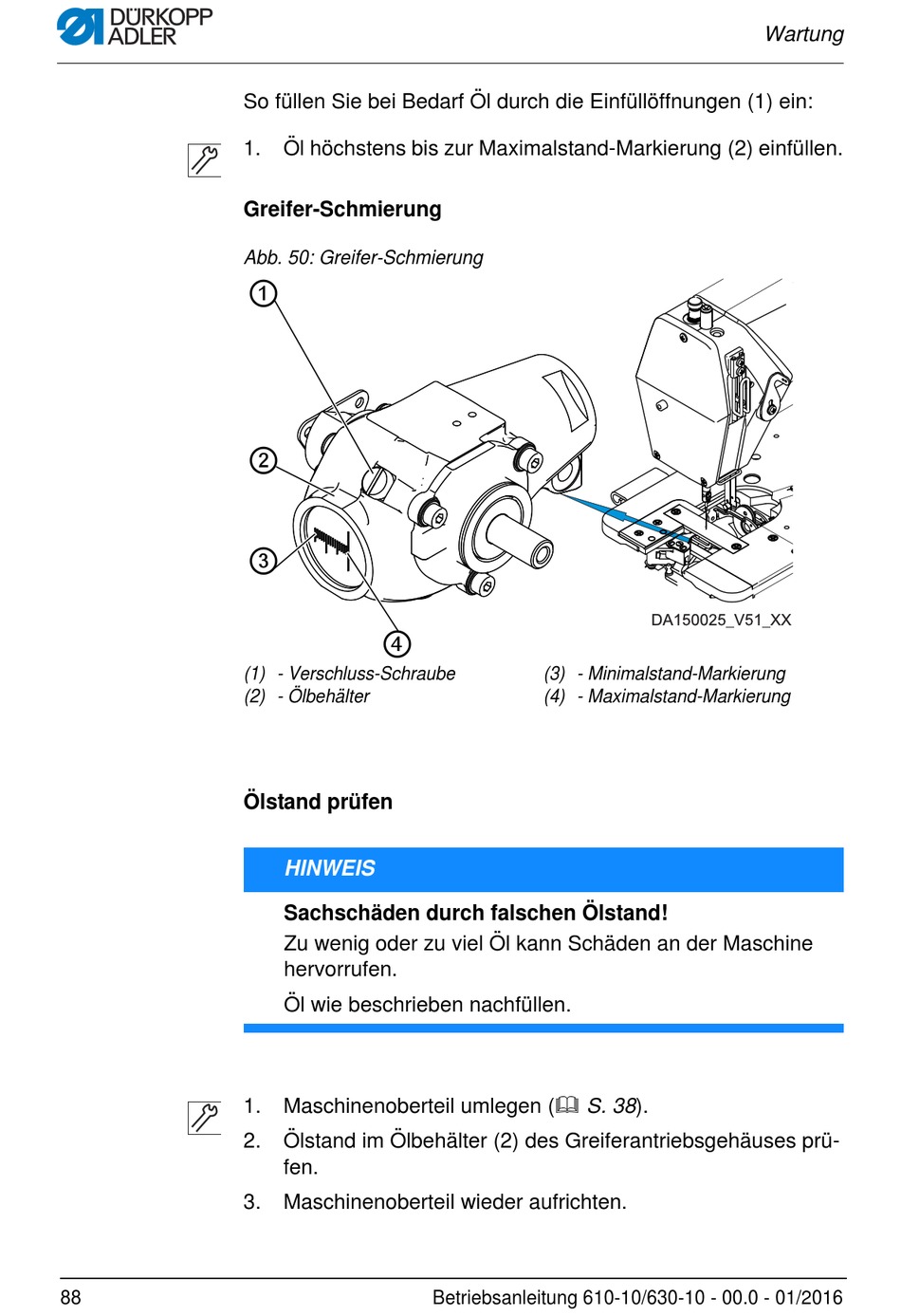

Abb. 50: Greifer-Schmierung
①
②
③
④
(1) - Verschluss-Schraube
(2) - Ölbehälter
Ölstand prüfen
HINWEIS
Sachschäden durch falschen Ölstand!
Zu wenig oder zu viel Öl kann Schäden an der Maschine
hervorrufen.
Öl wie beschrieben nachfüllen.
1. Maschinenoberteil umlegen ( S. 38).
2. Ölstand im Ölbehälter (2) des Greiferantriebsgehäuses prü-
fen.
3. Maschinenoberteil wieder aufrichten.
(3) - Minimalstand-Markierung
(4) - Maximalstand-Markierung
