Bedienung
Betriebsanleitung 610-10/630-10 - 00.0 - 01/2016

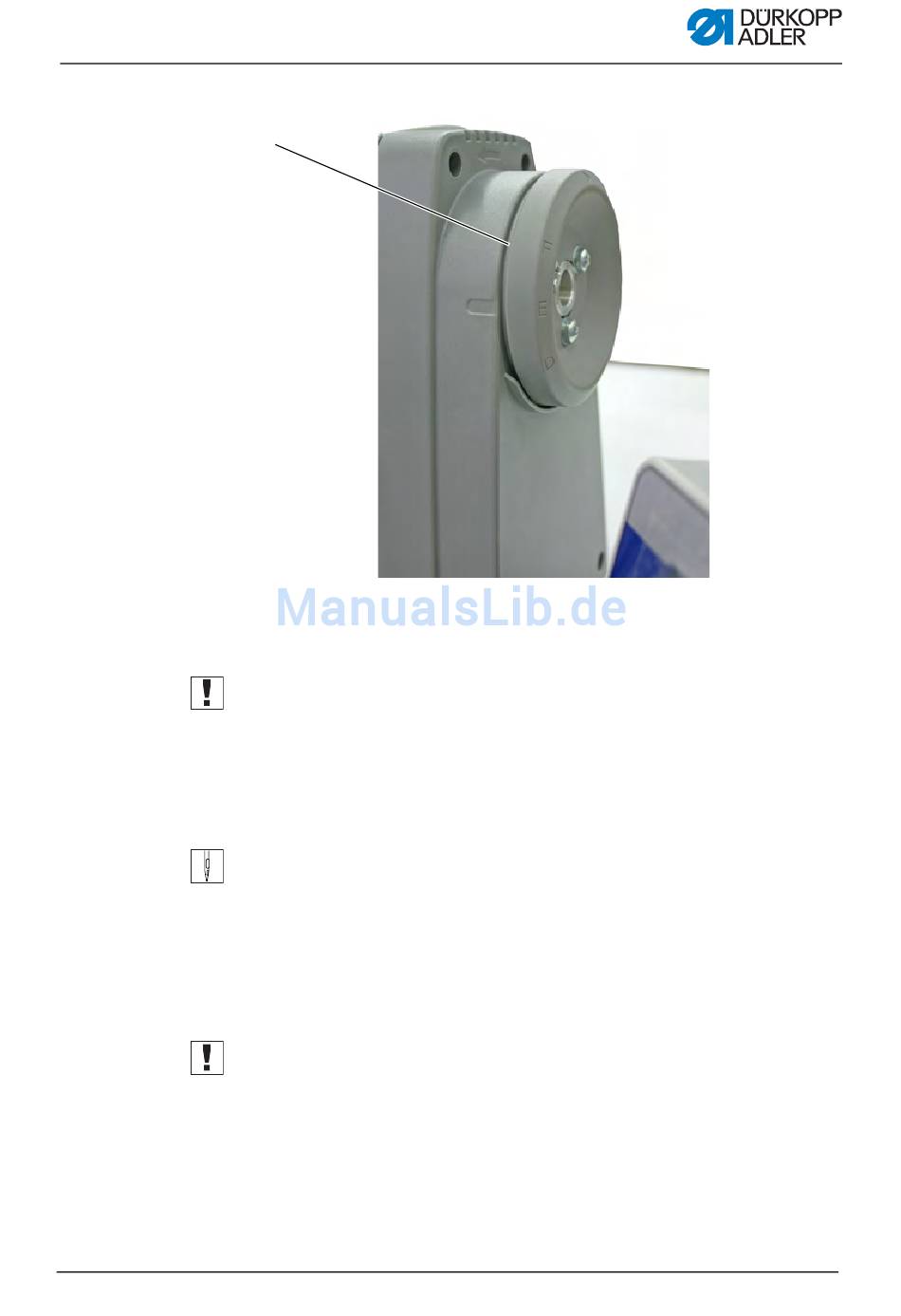

Abb. 15: Nähfuß-Druck einstellen (2)
④
(4) - Handrad
Wichtig
Nähfuß-Druck des Mittelfußes nur dann einstellen, wenn der
Transporteur aus der Stichplatte hervorkommt oder wenn das
Handrad (4) in Position E steht.
So stellen Sie den Nähfuß-Druck für den Mittelfuß ein:
1. Mutter (3) lösen.
2. Nähfuß-Druck einstellen:
• Nähfuß-Druck erhöhen = Mutter (2) im Uhrzeigersinn dre-
hen.
• Nähfuß-Druck verringern = Mutter (2) entgegen dem Uhr-
zeigersinn drehen.
Wichtig
Dabei das Stellrad (1) festhalten, damit der Druck des Ober-
transport-Fußes nicht unabsichtlich verstellt wird!
3. Mutter (3) wieder festschrauben.
