Anleitung Serie 10
D

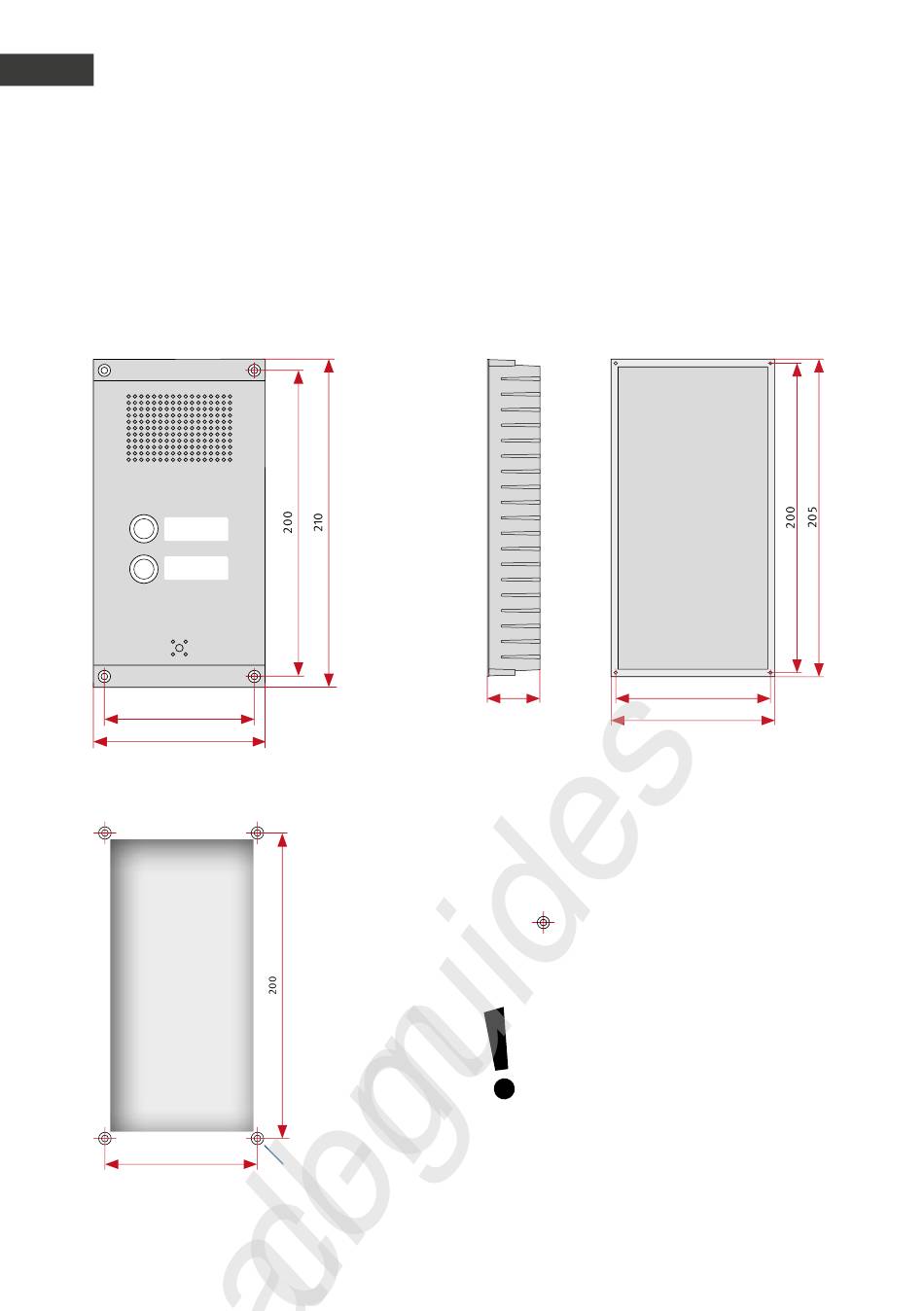

Bemaßung
bemassung
7.
Unter-/Aufputzvariante
Frontalansicht
100
110
Wandeinbau (ohne Gehäuse)
Benötigter
Hohlraum
Breite 95 mm
Höhe 190 mm
100
26
All manuals and user guides at all-guides.com
▸
Tiefe mit Elektronik: ca. 30 mm
▸
Wir empfehlen eine Hohlraumtiefe von 43-53 mm,
um genügend Platz für Verkabelung u. Ä. zu haben.
▸
Bohrungen mit Gewinde M3 =
M3
Unterputzgehäuse
Benötigter Hohlraum: 100 x 200 mm
34
Bemaßungskizzen der Serie 10 Toscana
und Kayser finden Sie online unter:
www.behnke-online.de/bemassung
100
106
