Betrieb Uponor Smatrix Base Schaltuhr; Schaltuhr-Aufbau; Aufbau Des Displays - Uponor Smatrix Base Montage- Und Bedienungsanleitung

13 Betrieb Uponor Smatrix Base Schaltuhr

Die Schaltuhr (nur Base) ist eine Option zum
Umschalten zwischen Normal und ECO bei bestimmten
Räumen anhand eines 7-Tageprogramms. Sie hat
ein Display mit Angaben für den Benutzer und
Steuertasten.
Schaltuhren:
• Uponor Smatrix Base Schaltuhr I-143

13.1 Schaltuhr-Aufbau

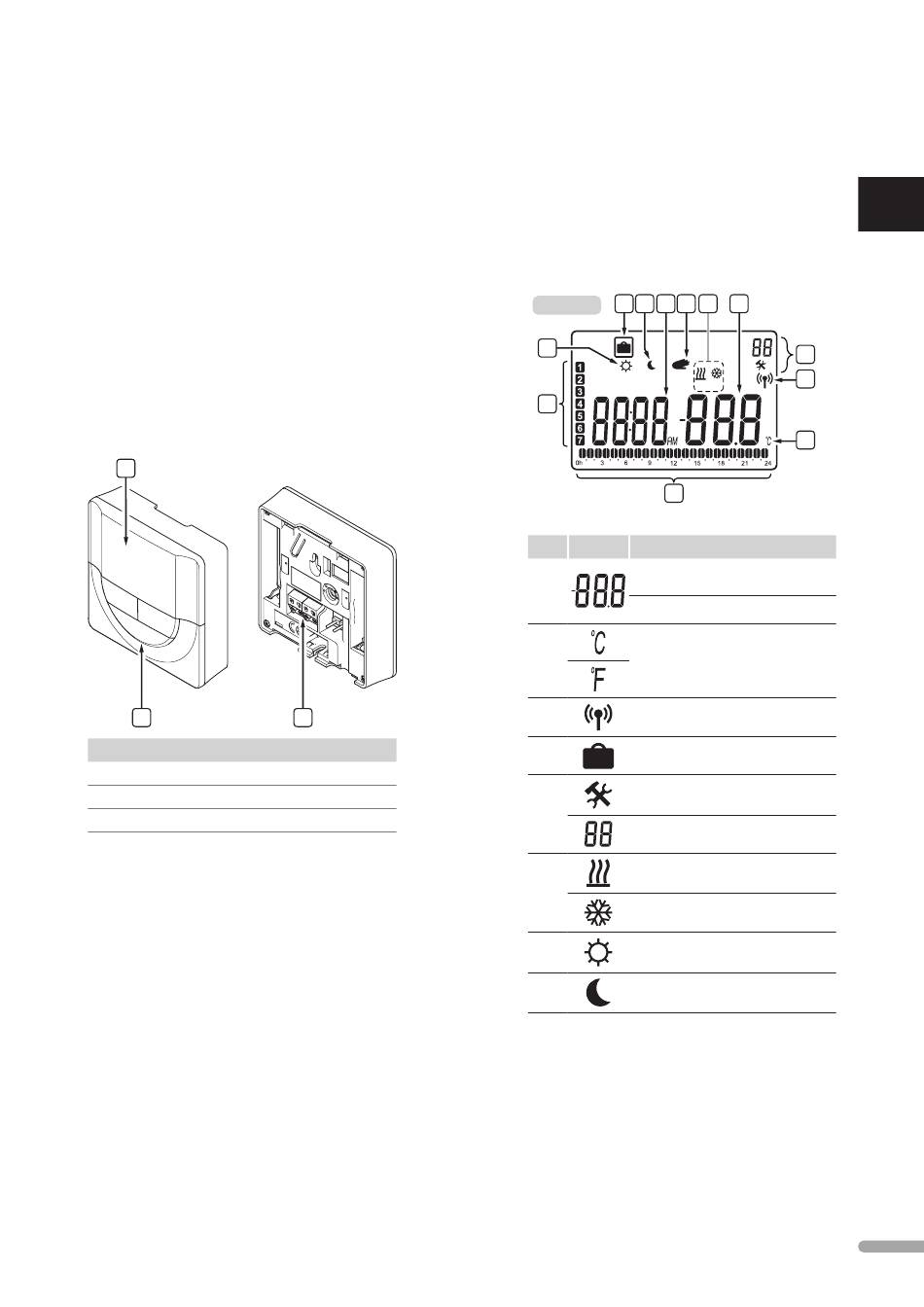

Die folgende Abbildung zeigt die Komponenten der
Schaltuhr.
A
B
Pos. Kurztext
A Anzeige
B Tasten
C Klemme für Übertragungskabel
U P O N O R S M AT R I X B A S E / B A S E P R O · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
C

13.2 Aufbau des Displays

Nachfolgende Abbildung zeigt alle Symbole und
Zeichen, die auf dem Display angezeigt werden können:
D H I L F
I-143
G
J
K
Pos. Symbol Kurztext
A Mitteilungsfeld mit drei
alphanumerischen Zeichen
Parameter im Einstellungen-Menü
B
Temperatureinheit, wird angezeigt,
wenn die Zeichengruppe A eine
Temperatur anzeigt
C
Verbindungsanzeige
D
Urlaubsmodus
E
Einstellungen-Menü
Einstellungen-Menü, Nummer
F
Heizmodus
Kühlmodus
G
Normal-Modus
H
ECO-Betrieb
