Anschluss Eines Externen Fühlers An Den Raumfühler (Optional) - Uponor Smatrix Base Montage- Und Bedienungsanleitung

UK
a ü
nschluss BertragungsKaBel an
t-141
CZ
DE
DK
EE
1
ES

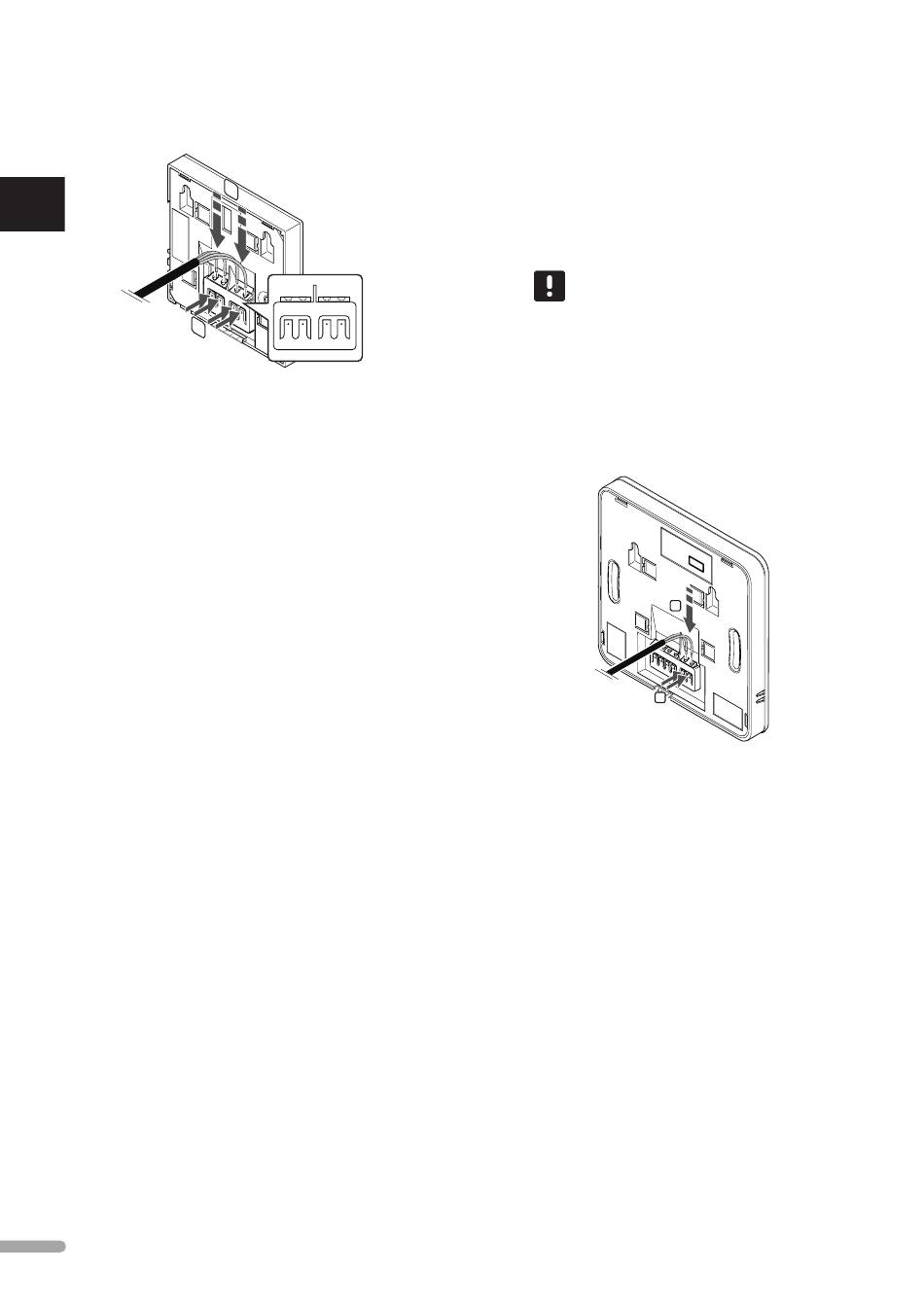

Das Übertragungskabel wie folgt an den Raumfühler
T-149 anschließen:
FI
1. Drücken Sie die Taste an der Anschlussklemme auf
der Rückseite des Raumfühlers.
2. Während Sie die Taste gedrückt halten, führen Sie
FR
jedes der vier Kabel in die Anschlussklemme am
Raumfühler ein (markiert mit A, B, + oder -).
HR
3. Wiederholen Sie die Schritte 1 und 2, bis alle Kabel
angeschlossen sind.
HU
IT
LT
LV
NL
NO
PL
PT
RO
RU
SE
SK
4 4
r
aumfühler
2
A B + -
U P O N O R S M AT R I X B A S E / B A S E P R O · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
6.4 Anschluss eines externen Fühlers
an den Raumfühler (optional)
Es kann ein optionaler externer Fühler an die
Raumfühler angeschlossen werden (mit Ausnahme
des Standardraumfühlers T-145, des Raumfühlers für
Unterputzmontage T-144 und des Raumfühlers T-141),
um weitere Funktionen zu erhalten.
H I N W E I S !
Zur genauen Temperaturmessung: Bringen
Sie den Außenfühler an der Nordseite
des Gebäudes an, wo er keiner direkten
Sonneneinstrahlung ausgesetzt ist. Bringen
Sie ihn nicht in der Nähe von Türen, Fenstern
oder Luftauslässen an.
r t-149
aumfühler
Den Fühler an die Klemme hinten am Raumfühler
anschließen, siehe nachstehende Abbildung.
2
1
1. Drücken Sie die Tasten an den Anschlussklemmen
auf der Rückseite des Raumfühlers.
2. Führen Sie dabei die beiden Leiter des Fühlerkabels
(nicht gepolt) in die Anschlussklemme ein.
