Uponor Smatrix Base Montage- Und Bedienungsanleitung Seite 15

Uponor Smatrix Base Raumfühler Flush T-144
Die Temperatureinstellungen des Raumfühlers erfolgen
mit dem Stellrad. Die 21-°C-Position ist am Stellrad
markiert.
Hauptleistungsmerkmale:
• Bündiger Einbau, speziell für Unterputzdosen in der
Wand vorgesehen.
• Einstellung des Temperatur-Sollwerts mit dem
großen Stellrad.
• Auf dem Stellrad aufgedruckte Skala.
• Der Sollwertbereich liegt zwischen 5 und 35
°C (Max/min-Einstellung kann durch andere
Systemeinstellungen eingeschränkt sein).
• Die LED zeigt ca. 60 Sekunden an, ob Heiz- bzw.
Kühlbedarf besteht.
• Ein- oder Ausschalten der Normal/ECO-Planung für
den jeweiligen Raum per DIP-Schalter unter dem
Stellrad, das zum Zugriff entfernt werden muss.
• Für den Einbau in einem Schaltschienenrahmen
stehen verschiedene Rahmen zur Verfügung.
Komponenten des Raumfühlers:

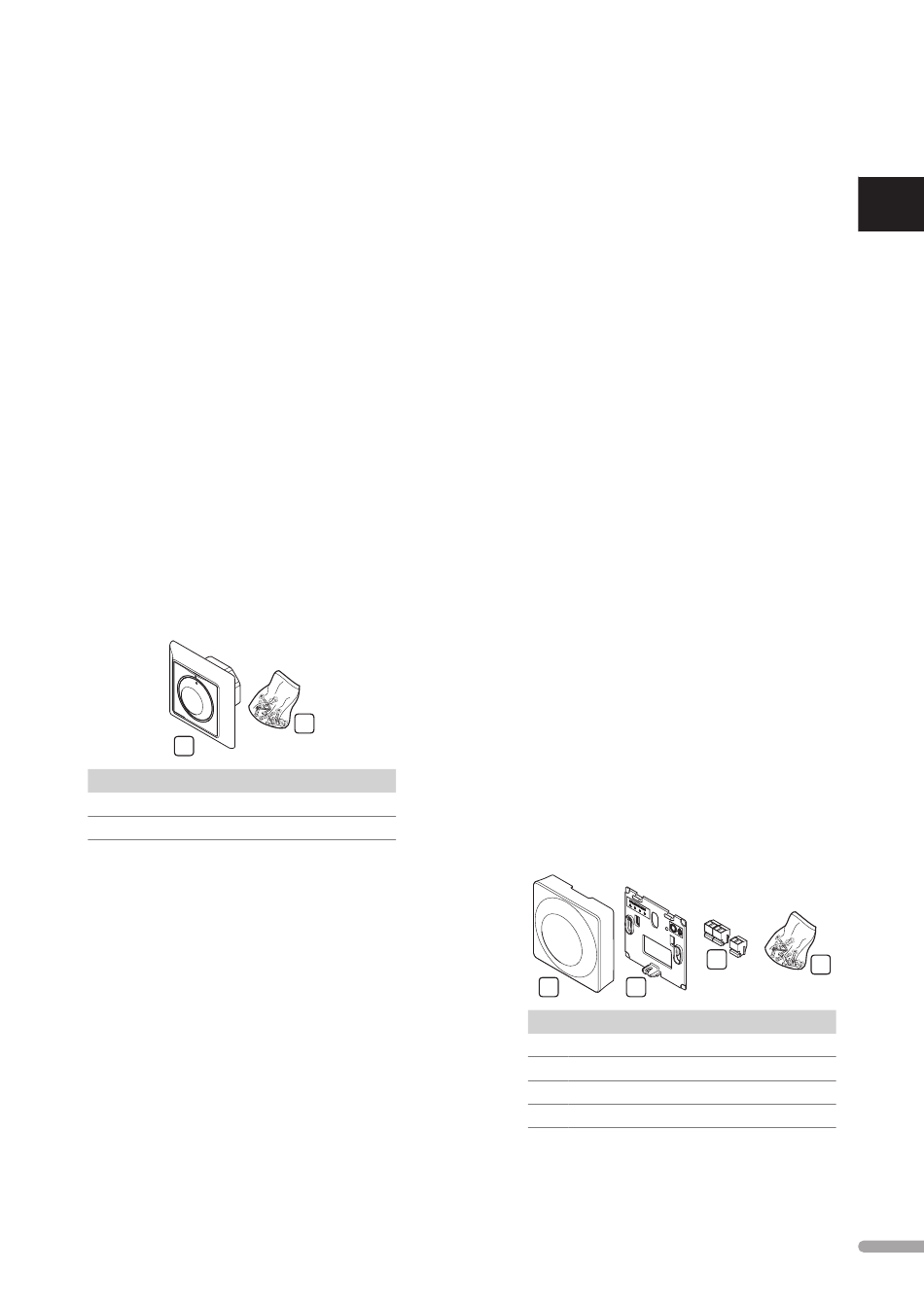

Die folgende Abbildung zeigt den Raumfühler und seine
Komponenten.
A
Pos. Kurztext
A Uponor Smatrix Base Raumfühler Flush T-144
B Montagematerial
U P O N O R S M AT R I X B A S E / B A S E P R O · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
B
Uponor Smatrix Base Raumfühler BM T-143
Der Raumfühler ist für öffentliche Einbauorte
vorgesehen, d.h. das Stellrad ist nicht zu sehen. Er
muss zum Einstellen der Temperatur von der Wand
abgenommen werden. Beim Entfernen wird ein Alarm
ausgelöst (wenn aktiviert).
Der Raumfühler kann als Systemgerät zugeordnet
werden, wodurch zusätzliche Funktionen aktiviert
werden können. Fungiert er als Systemgerät, dann ist
der Raumfühler ausgeschaltet.
Hauptleistungsmerkmale:
• Einstellung der Sollwerttemperatur mit einem
Potenziometer hinten am Raumfühler.
• Der Sollwertbereich liegt zwischen 5 und 35
°C (Max/min-Einstellung kann durch andere
Systemeinstellungen eingeschränkt sein).
• Ein Alarm wird am Regelmodul angezeigt, wenn
er zur Manipulationserkennung von der Wand
genommen wird (bei aktiver Registrierung).
• Potenzialfreier Eingang für erzwungenen ECO-
Modus zwischen Heizen und Kühlen bei Zuordnung
als Systemgerät.
• An den Raumfühler kann ein optionaler externer
Temperaturfühler angeschlossen werden.
• Optionaler Außentemperaturfühler zur Zuordnung
entweder als Standard-Raumfühler oder
Systemgerät.
• DIP-Schalter zur Wahl zwischen Funktions- oder
Fühlermodus.
• Ein- oder Ausschalten des Normal/ECO-Modus
für den jeweiligen Raum per DIP-Schalter auf der
Rückseite.
Komponenten des Raumfühlers:
Die folgende Abbildung zeigt den Raumfühler und seine
Komponenten.
A B
Pos. Kurztext
A Uponor Smatrix Base Raumfühler BM T-143
B Wandclip
C Anschlussklemmen
D Montagematerial
