Wandmontage Einer Schaltuhr - Uponor Smatrix Base Montage- Und Bedienungsanleitung

ü r
BertragungsKaBel an aumfühler
anschliessen
1
3
2
Das Übertragungskabel wird wie folgt mit der Schaltuhr
verbunden:
1. Die vier Leiter in die abnehmbaren Anschlüsse
mit den Kennzeichnungen (A,B, + und -) an der
Schaltuhr einführen.
2. Die Schrauben anziehen, mit denen Leiter in der
Klemme fixiert werden.
3. Die Anschlüsse mit den Eingangsstiften an der
Schaltuhr verbinden.
K s -m
aBelanschluss an tern
Das Übertragungskabel wird wie folgt mit dem Stern-
Modul verbunden:
1. Die Kabel durch die Durchführungen im Stern-
Modulrahmen verlegen.
2. Die vier Leiter (A, B, + und -) in den Anschluss an
der Baugruppe einführen.
3. Die Schrauben anziehen, mit denen Leiter in der
Klemme fixiert werden.
U P O N O R S M AT R I X B A S E / B A S E P R O · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
A B + -
odul
7.4

Wandmontage einer Schaltuhr

Die Schaltuhr wird satzweise einschl. Schrauben, Dübeln
und Wandhalter geliefert, wodurch sich unterschiedliche
Anbringungsmöglichkeiten anbieten.
m W
ontage mit andhalter

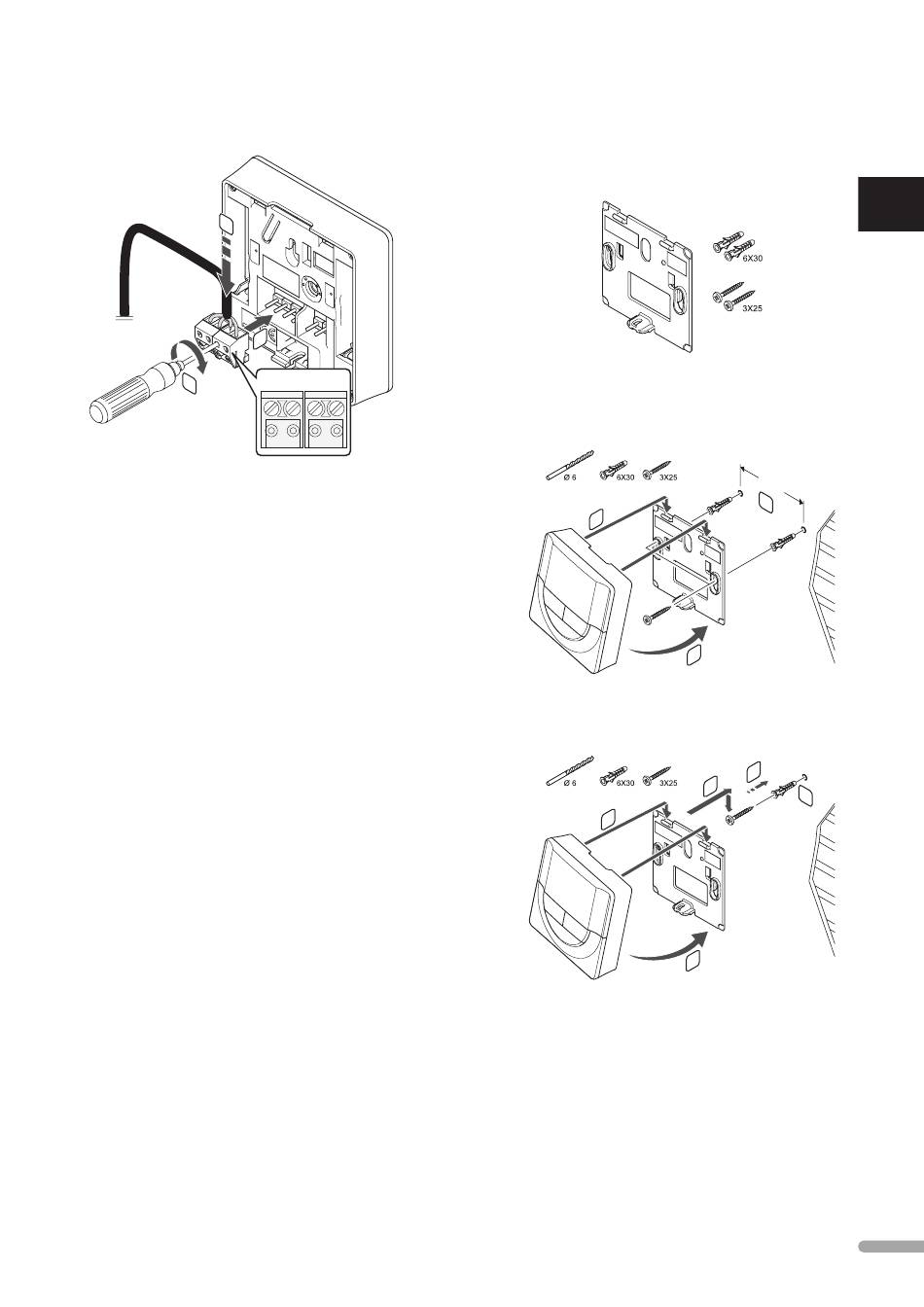

Nachfolgende Abbildung zeigt die Positionen der
Montagelöcher und wie das Modul mit Wandhalter an
der Wand zu befestigen ist.
2
3
s d
chrauBe und üBel
Nachfolgende Abbildung zeigt die Wandmontage der
Schaltuhr mit einer Schraube und Dübel.
3
4
UK
CZ
DE
DK
EE
ES
( )
Wird emPfohlen
FI
6 0
FR
m m
1
HR
HU
IT
LT
LV
2
5
1
NL
NO
PL
PT
RO
RU
SE
SK
5 7
