Uponor Smatrix Base PRO Gateway Modul R-147
CZ
KNX
Das KNX-Modul ermöglicht die Kommunikation
DE
zwischen einem Uponor Smatrix Base PRO-System und
einem standardmäßigen KNX-Bus.
Hauptleistungsmerkmale:
DK
• Ermöglicht die Verwendung von Uponor- oder KNX-
Raumfühlern im System.
EE
• Zugriff auf die Sollwerte für jeden Raum.
• Zugriff auf Anzeige von Raum- und
ES
Bodentemperaturen.
• Zugriff auf Alarmüberwachung.
FI
• Zugriff auf Heizkurve im Uponor Smatrix Move PRO
Regelmodul (bei Anschluss an einen Base PRO-
Systembus).
FR
• Ermöglicht die Verwendung eines standardmäßigen
KNX-Systems zur Umschaltung zwischen Normal/
ECO und Heizung/Kühlung.
HR
Komponenten des KNX-Moduls:

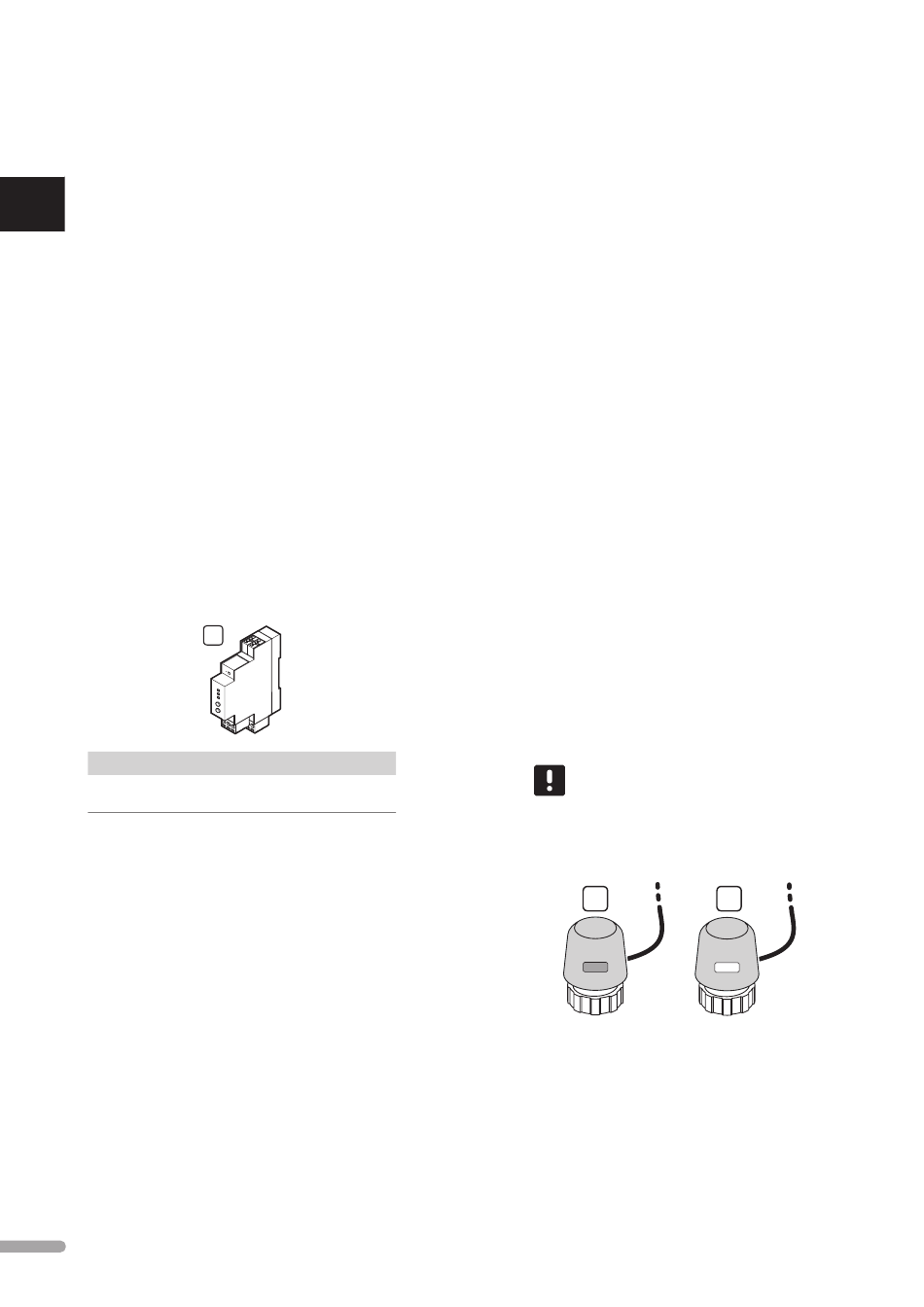

Die folgende Abbildung zeigt das KNX-Modul und seine
HU
Komponenten.
IT
LT
LV
Pos. Kurztext
A Uponor Smatrix Base PRO Gateway Modul R-147
KNX
NL
NO
PL
PT
RO
RU
SE
SK
1 8
A
u
Ponor
Uponor Thermoantriebe werden oben auf die
Verteilerventile montiert und entweder mit Ein-/
Aussignalen oder Pulsweitenmodulation (PWM)
betrieben.

Zweipunktregelung

Beim Einbau eines Systems mit Zweipunktregelung wird
ein manueller Abgleich erforderlich.
Sobald die an einem Raumfühler erfasste Temperatur
unter (Heizmodus) oder über (Kühlmodus) dem
Sollwert liegt, wird die entsprechende Information
an das Regelmodul weitergegeben, das daraufhin die
Thermoantriebe für den Raum (Zone) öffnet. Das
Regelmodul öffnet die Thermoantriebe gemäß dem
aktuellen Betriebsmodus und anderen Einstellungen.
Sobald die Solltemperatur erreicht ist, wird diese
Information weitergegeben und die Thermoantriebe
werden geschlossen. Das Anzeigefenster des
Thermoantriebs zeigt mit einem weißen Balken an, wie
weit er geöffnet ist. Sobald das Fenster ganz weiß ist,
ist der Antrieb völlig geöffnet; wenn kein weißer Balken
erscheint, ist der Antrieb geschlossen.
Öffnen und Schließen eines Thermoantriebs dauern < 5
Minuten.
PWM-Steuerung
Die PWM-Steuerung kommt bei aktivierter Auto-
Abgleich-Funktion zum Einsatz.
Beim Einbau eines Systems mit PWM-Steuerung können
alle Abgleichventile vollständig geöffnet werden; der
Systemabgleich erfolgt automatisch.
Weitere Einzelheiten siehe Abschnitt 3.5 Funktionen >
Auto-Abgleich.
A Der Thermoantrieb hat das Ventil geschlossen – leere
Anzeige
B Der Thermoantrieb hat das Ventil geöffnet – weiße
Anzeige
U P O N O R S M AT R I X B A S E / B A S E P R O · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
t
hermoantrieBe
H I N W E I S !
Der automatische Abgleich kann in
Kombination mit hydronischem Abgleich
verwendet werden.
A B
