6.6 Wandmontage Raumfühler T-148,
T-146, T-145 und T-143
CZ
Die Raumfühler werden satzweise einschl. Schrauben,
Dübeln und Wandhalter geliefert, wodurch sich
DE
unterschiedliche Anbringungsmöglichkeiten anbieten.
DK
EE
ES
m W
ontage mit andhalter

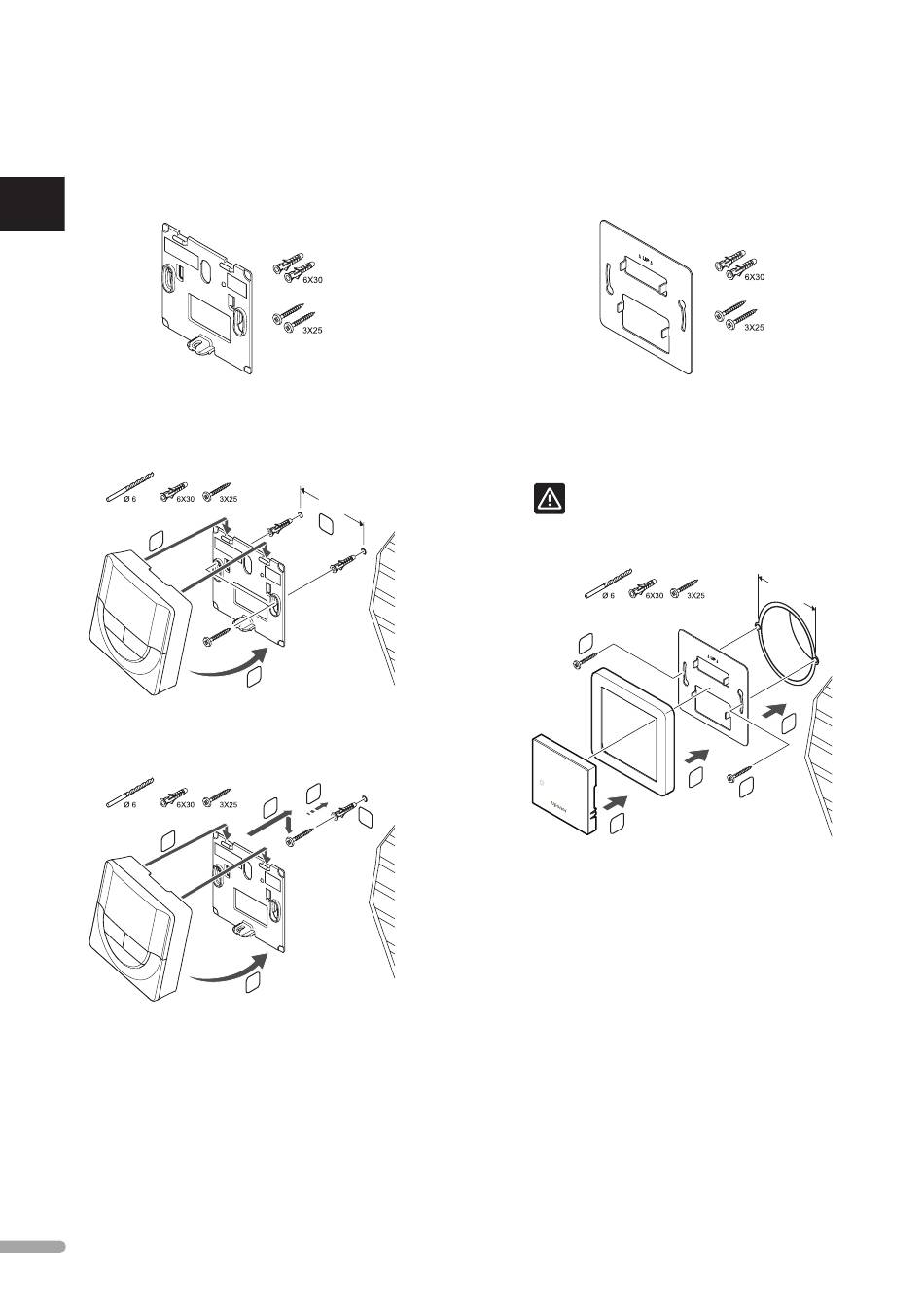

Nachfolgende Abbildung zeigt die Positionen der
FI
Montagelöcher und wie das Modul mit Wandhalter an
der Wand zu befestigen ist.
FR
HR
2
HU
IT
LT
s d
chrauBe und üBel
Die nachstehende Abbildung zeigt die Wandmontage
des Raumfühlers mit einer Schraube und Dübel.
LV
NL
3
NO
PL
PT
RO
RU
SE
SK
4 8
( )
Wird emPfohlen
6 0
m m
1
3
2
5
1
4
U P O N O R S M AT R I X B A S E / B A S E P R O · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
6.7 Wandmontage Raumfühler UP
T-141
Die Raumfühler werden satzweise einschl. Schrauben,
Dübeln und Wandhalter geliefert, wodurch sich
unterschiedliche Anbringungsmöglichkeiten anbieten.
m W
ontage mit andhalter
Nachfolgende Abbildung zeigt die Positionen der
Montagelöcher und wie das Modul mit Wandhalter an
der Wand zu befestigen ist.
a !
chtung
Überdrehen Sie die Schrauben des
Wandhalters nicht. Das Metall könnte sich
ansonsten verformen.
2
3
4
( )
Wird emPfohlen
6 0
m m
1
2
