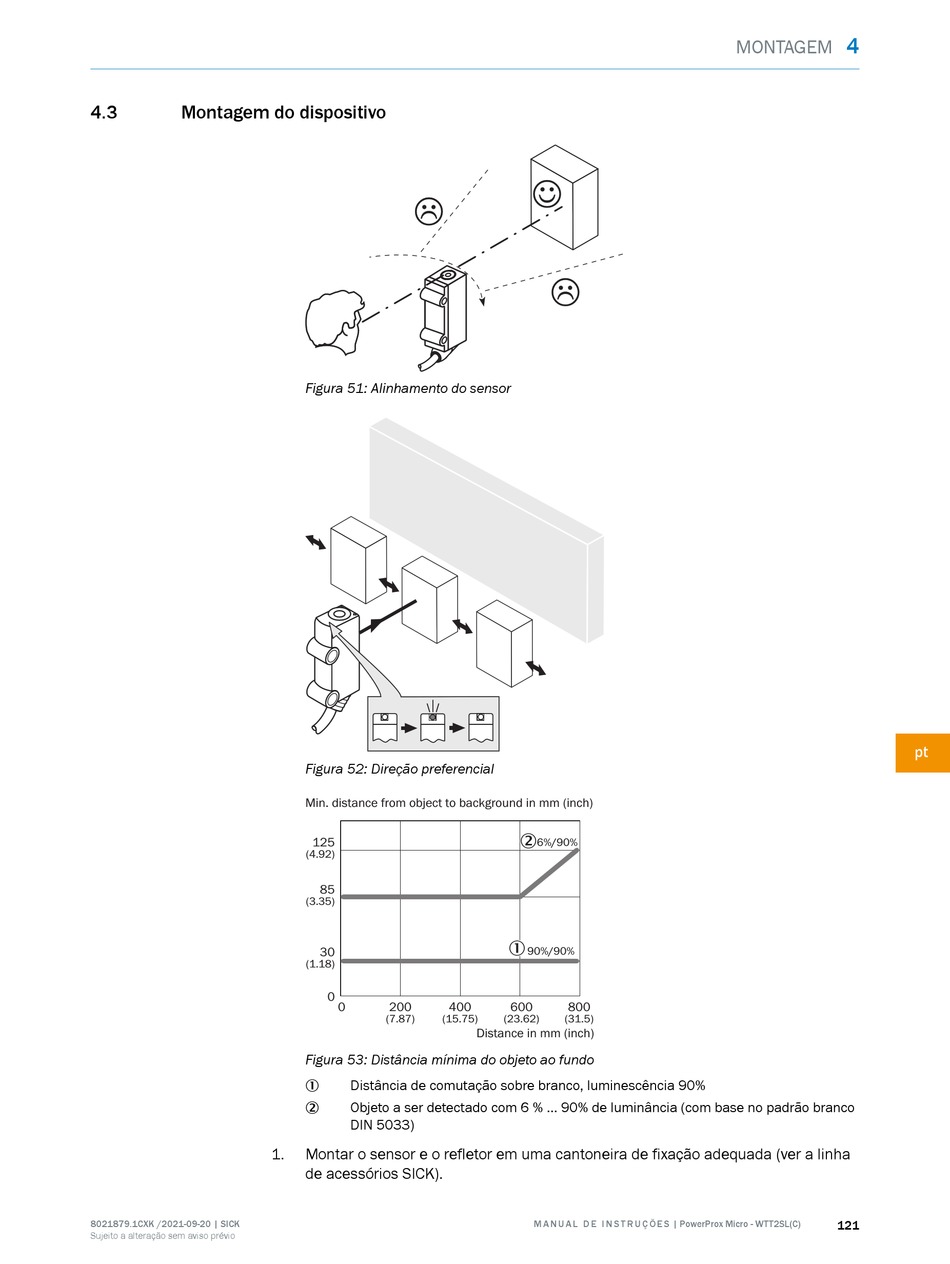

4.3

Montagem do dispositivo

8021879.1CXK /2021-09-20 | SICK
Sujeito a alteração sem aviso prévio
L
Figura 51: Alinhamento do sensor
Figura 52: Direção preferencial
Min. distance from object to background in mm (inch)
125
(4.92)
85
(3.35)
30
(1.18)
0
0 200 400
(7.87) (15.75)
Figura 53: Distância mínima do objeto ao fundo
Distância de comutação sobre branco, luminescência 90%
1
Objeto a ser detectado com 6 % ... 90% de luminância (com base no padrão branco
2
DIN 5033)
1. Montar o sensor e o refletor em uma cantoneira de fixação adequada (ver a linha
de acessórios SICK).
2
6%/90%
1
90%/90%
600 800
(23.62) (31.5)
Distance in mm (inch)
M A N U A L D E I N S T R U Ç Õ E S | PowerProx Micro - WTT2SL(C)
