ОПИСАНИЕ ИЗДЕЛИЯ
3 Описание изделия
3.1 Внешний вид устройства
4 Монтаж
ru
4.1 Комплект поставки
4.2 Требования к монтажу
136 Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | PowerProx Micro - WTT2SL(C)
1
2
3
4

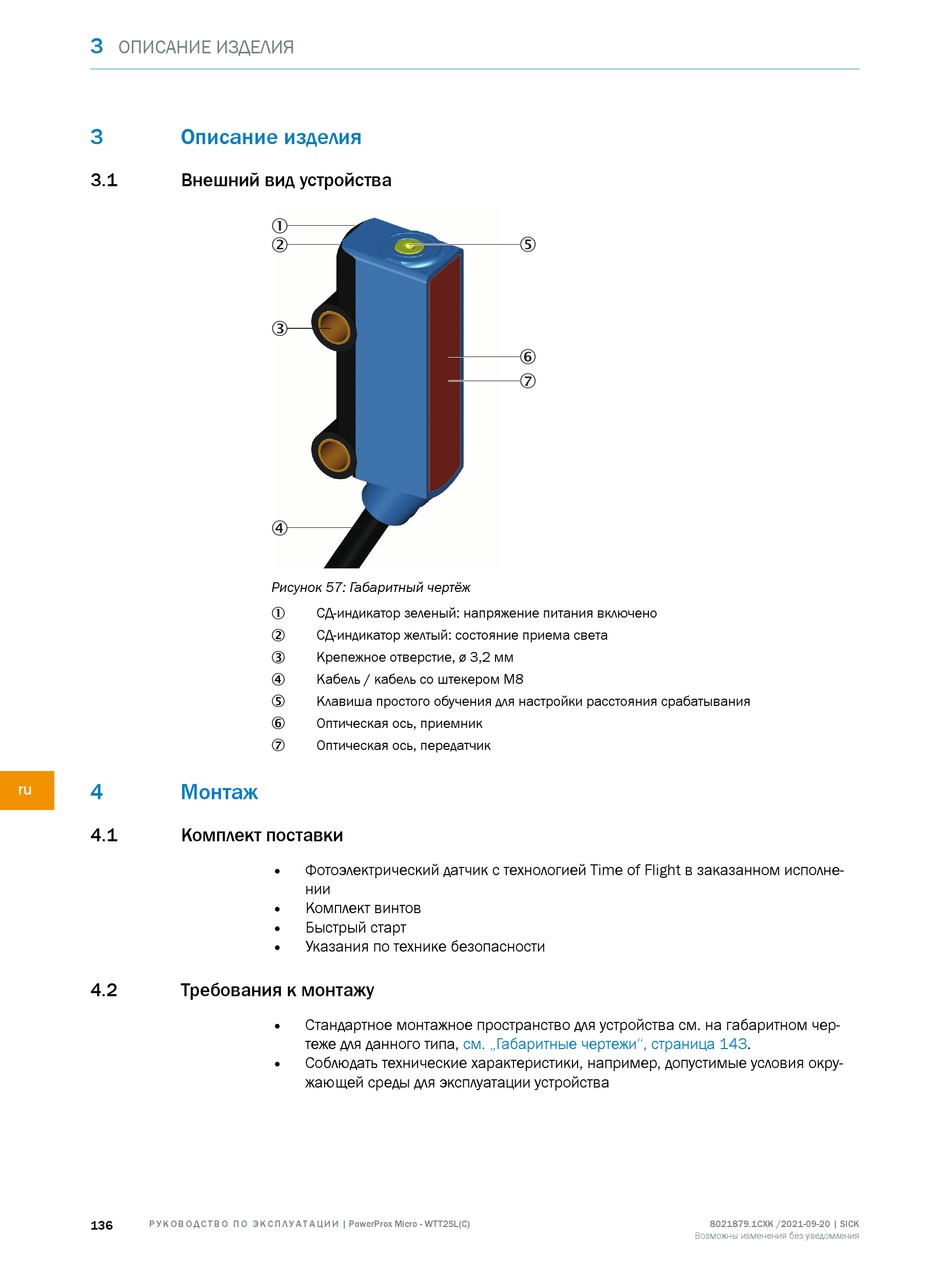

Рисунок 57: Габаритный чертёж
СД-индикатор зеленый: напряжение питания включено
1
СД-индикатор желтый: состояние приема света
2
Крепежное отверстие, ø 3,2 мм
3
Кабель / кабель со штекером M8
4
Клавиша простого обучения для настройки расстояния срабатывания
5
Оптическая ось, приемник
6
Оптическая ось, передатчик
7
• Фотоэлектрический датчик с технологией Time of Flight в заказанном исполне‐
нии
•
Комплект винтов
• Быстрый старт
• Указания по технике безопасности
• Стандартное монтажное пространство для устройства см. на габаритном чер‐
теже для данного типа,
•
Соблюдать технические характеристики, например, допустимые условия окру‐
жающей среды для эксплуатации устройства
5
6
7
см. „Габаритные чертежи", страница 143.
