DESCRIÇÃO DO PRODUTO
3 Descrição do produto
3.1

Estrutura do dispositivo

pt
4

Montagem

4.1

Material fornecido

4.2

Requisitos de montagem

120 M A N U A L D E I N S T R U Ç Õ E S | PowerProx Micro - WTT2SL(C)
1
2
3
4

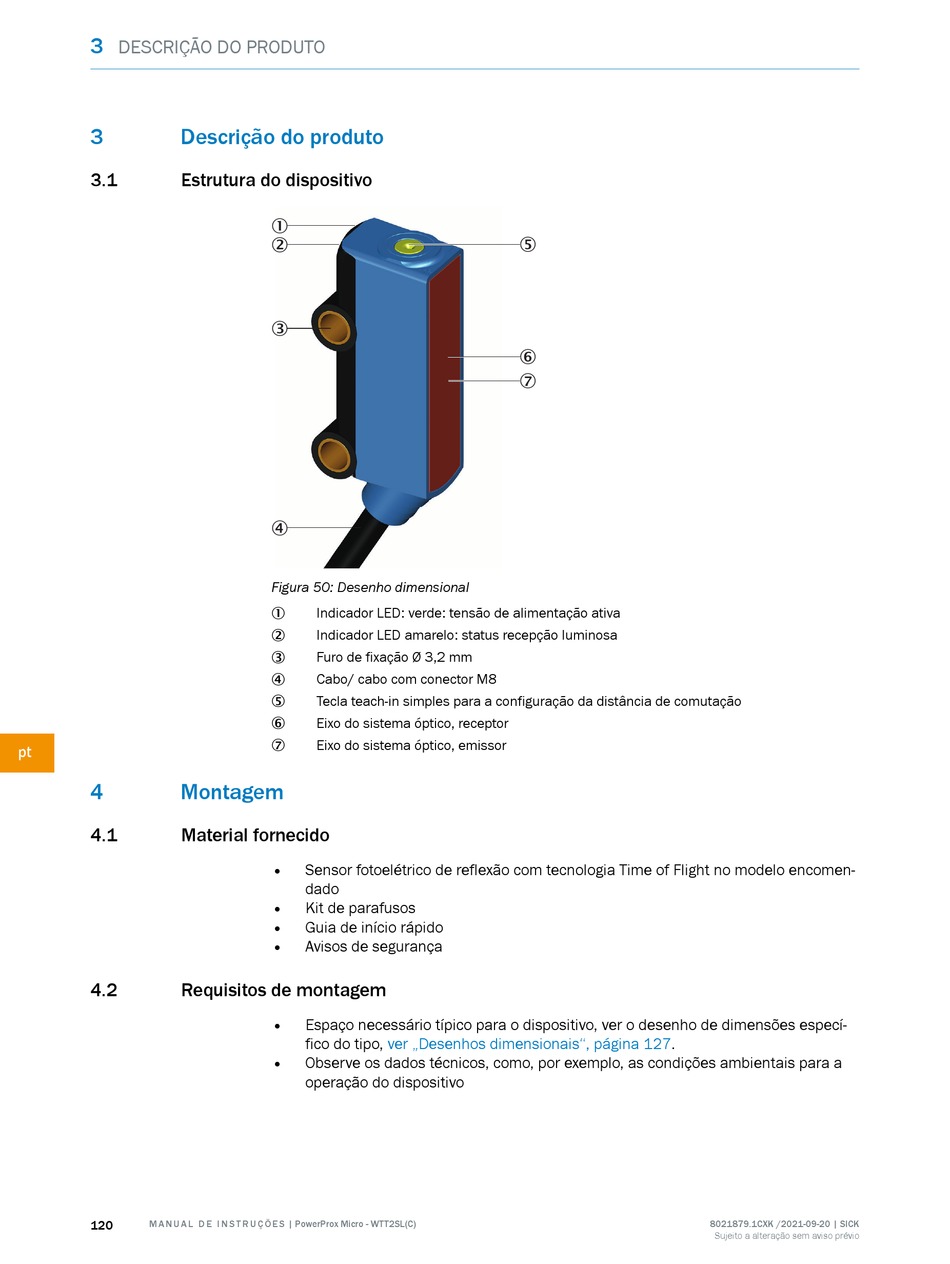

Figura 50: Desenho dimensional
Indicador LED: verde: tensão de alimentação ativa
1
Indicador LED amarelo: status recepção luminosa
2
Furo de fixação Ø 3,2 mm
3
Cabo/ cabo com conector M8
4
Tecla teach-in simples para a configuração da distância de comutação
5
Eixo do sistema óptico, receptor
6
Eixo do sistema óptico, emissor
7
• Sensor fotoelétrico de reflexão com tecnologia Time of Flight no modelo encomen‐
dado
•
Kit de parafusos
• Guia de início rápido
• Avisos de segurança
• Espaço necessário típico para o dispositivo, ver o desenho de dimensões especí‐
fico do tipo, ver „Desenhos dimensionais", página
•
Observe os dados técnicos, como, por exemplo, as condições ambientais para a
operação do dispositivo
5
6
7
127.
8021879.1CXK /2021-09-20 | SICK
