Baur pdcx85 Bedienungsanleitung Seite 7

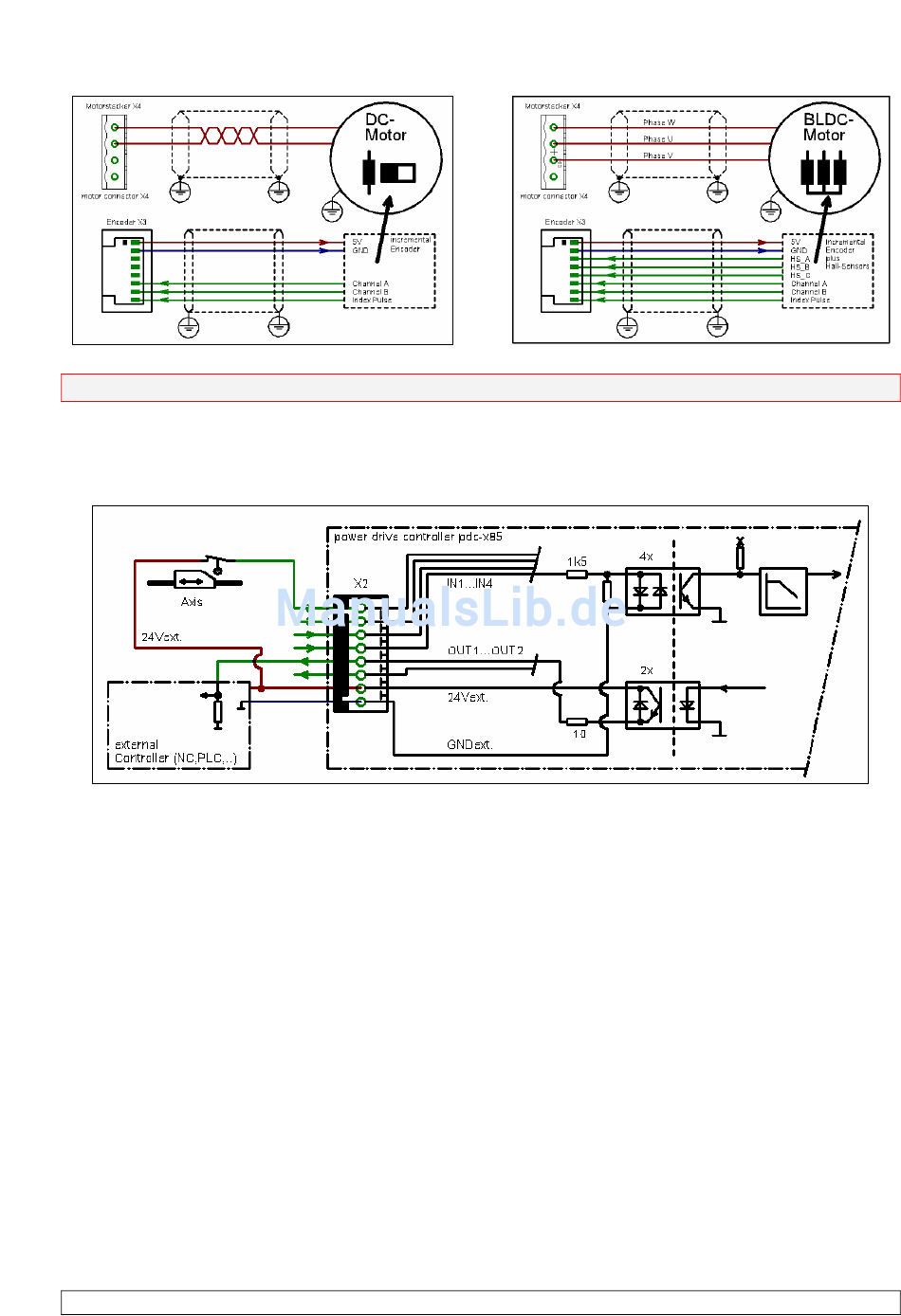

Motoranschluss: DC-Motor X4
Achtung:
Anschluss: Peripheral Interface X2
Am Peripheral Interface X2 werden in der Regel die
Achssignale wie Endschalter, Referenzschalter und
Stop-Eingang angeschlossen. Die Eingänge sind zum
Bezugspotential „GNDext" wechselspannungsaktiv. Das
hat den Vorteil, dass man zwischen High aktiven und
Low aktiven Eingängen wählen kann.
High aktiv: -> GNDext= low
Low aktiv: -> GNDext= high
BAUR Antriebe und Regelungen
Niemals Motorstecker unter Spannung lösen oder stecken
(Normalfall)
7
Motoranschluss: Brushless DC-Motor X4
Es stehen zwei Ausgänge zur Verfügung, wobei
Ausgang „OUT1" standardmäßig immer mit Bereit-
schaft der Steuerung belegt ist. Die Ausgänge sind
generell High-aktiv. Also bei Steuerung ok ist Bereit-
schaftsausgang high. Die Versorgung der Ausgänge
muss extern durch ein Netzteil oder zur Auswertung
durch die Fremdsteuerung bereit gestellt werden.
Alle Signale sind galvanisch getrennt.
