2. Ziehen Sie den Stecker (1) des Kabels der Zünd-
elektrode ab.
3. Schrauben Sie beide Schrauben heraus.
4. Fädeln Sie die Zündelektrode (5) vorsichtig aus dem
Brennerflansch (3). Achten Sie darauf, dass Sie die
Brenner-Dämmmatte auf der Rückseite des Brennkam-
merdeckels nicht beschädigen.
5. Entfernen Sie die Dichtungsreste am Brennerflansch.
6. Setzen Sie die neue Zündelektrode mit neuer Dichtung
(2) ein.
Hinweis
Berühren Sie die neue Zündelektrode nur
am Keramikteil. Die Reinigung der Zünd-
elektrode ist untersagt.
7. Schrauben Sie die Zündelektrode mit zwei neuen
Schrauben fest.
–
Anzugsdrehmoment: 3 Nm
8. Stecken Sie den Stecker der Zündleitung der Zünd-
elektrode wieder auf.
9. Stecken Sie den Stecker des Erdungskabels wieder
auf.

11.6.12 Regelungselektrode austauschen

Gefahr!
Lebensgefahr durch heiße Abgase!
Dichtungen, Schrauben und Dämmungen an
der Regelungselektrode und der Brennkam-
mer dürfen nicht beschädigt sein.
▶
Vermeiden Sie die Beschädigung der
Brenner-Dämmmatte an der Rückwand
des Brennkammerdeckels.
▶
Wechseln Sie die Brenner-Dämmmatte
aus, sobald diese Anzeichen von Beschä-
digung zeigt.
▶
Erneuern Sie bei jedem Austausch Dich-
tung und Schrauben der Regelungselek-
trode.
38
1
2
4

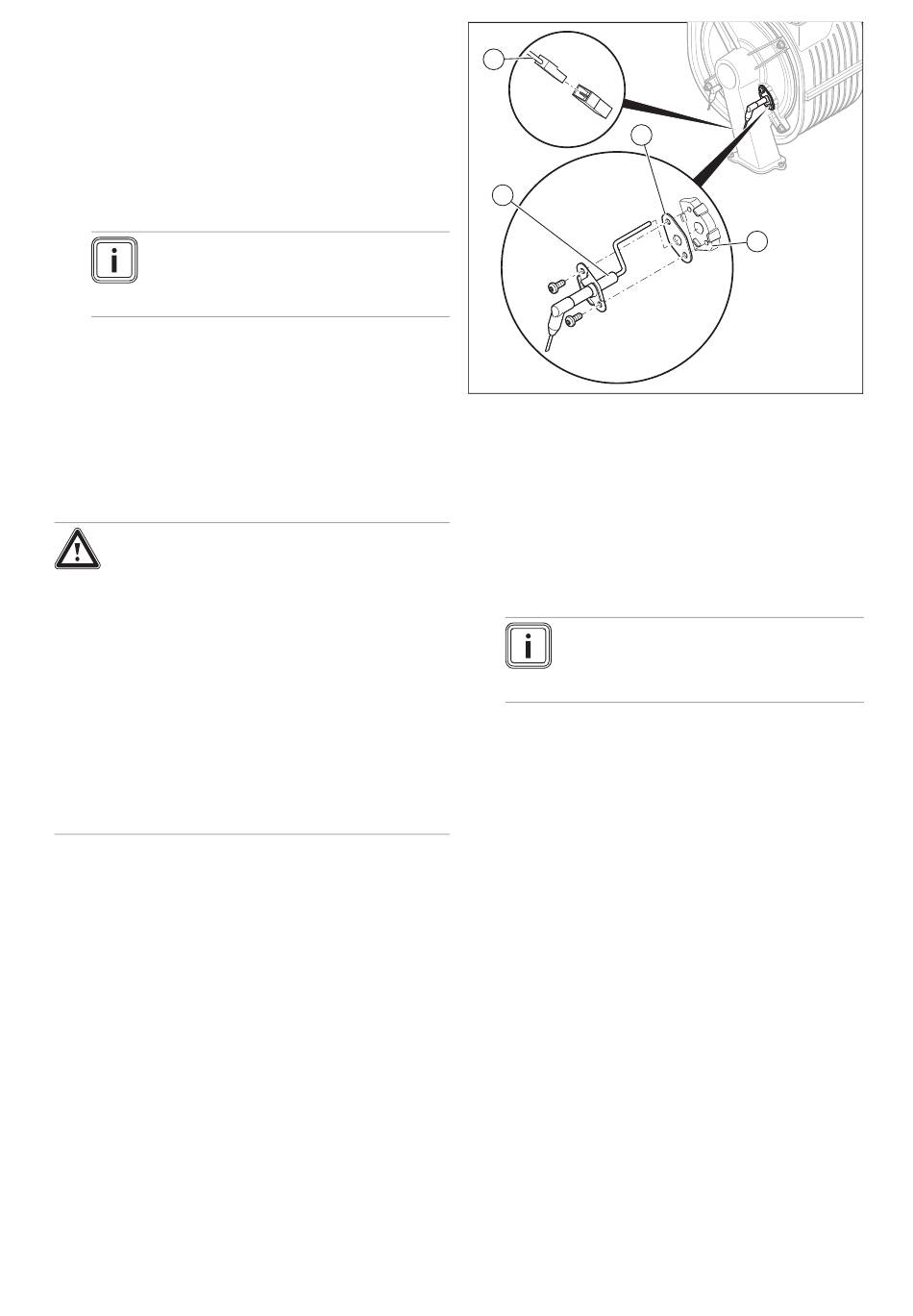

1. Ziehen Sie den Stecker (1) des Kabels der Regelungs-
elektrode ab.
2. Schrauben Sie beide Schrauben heraus.
3. Fädeln Sie die Regelungselektrode (4) vorsichtig aus
dem Brennerflansch (3). Achten Sie darauf, dass Sie
die Brenner-Dämmmatte auf der Rückseite des Brenn-
kammerdeckels nicht beschädigen.
4. Entfernen Sie die Dichtungsreste am Brennerflansch.
5. Setzen Sie die neue Regelungselektrode mit neuer
Dichtung (2) ein.
Hinweis
Berühren Sie die neue Regelungselektrode
nur am Keramikteil. Die Reinigung der Re-
gelungselektrode ist untersagt.
6. Schrauben Sie die Regelungselektrode mit zwei neuen
Schrauben fest.
–
Anzugsdrehmoment: 3 Nm
7. Stecken Sie den Stecker der Zündleitung der Rege-
lungselektrode wieder auf.
8. Montieren Sie die Frontverkleidung. (→ Seite 21)
9. Öffnen Sie den Gasabsperrhahn.
10. Schließen Sie das Produkt an die Stromversorgung an.
11. Schalten Sie über D.146, den Diagnosecode D.147
frei. (→ Seite 16)
12. Setzen Sie den Diagnosecode D.147 auf Neue Elek-
trode (→ Seite 16).
13. Prüfen Sie den CO₂-Gehalt. (→ Seite 21)
