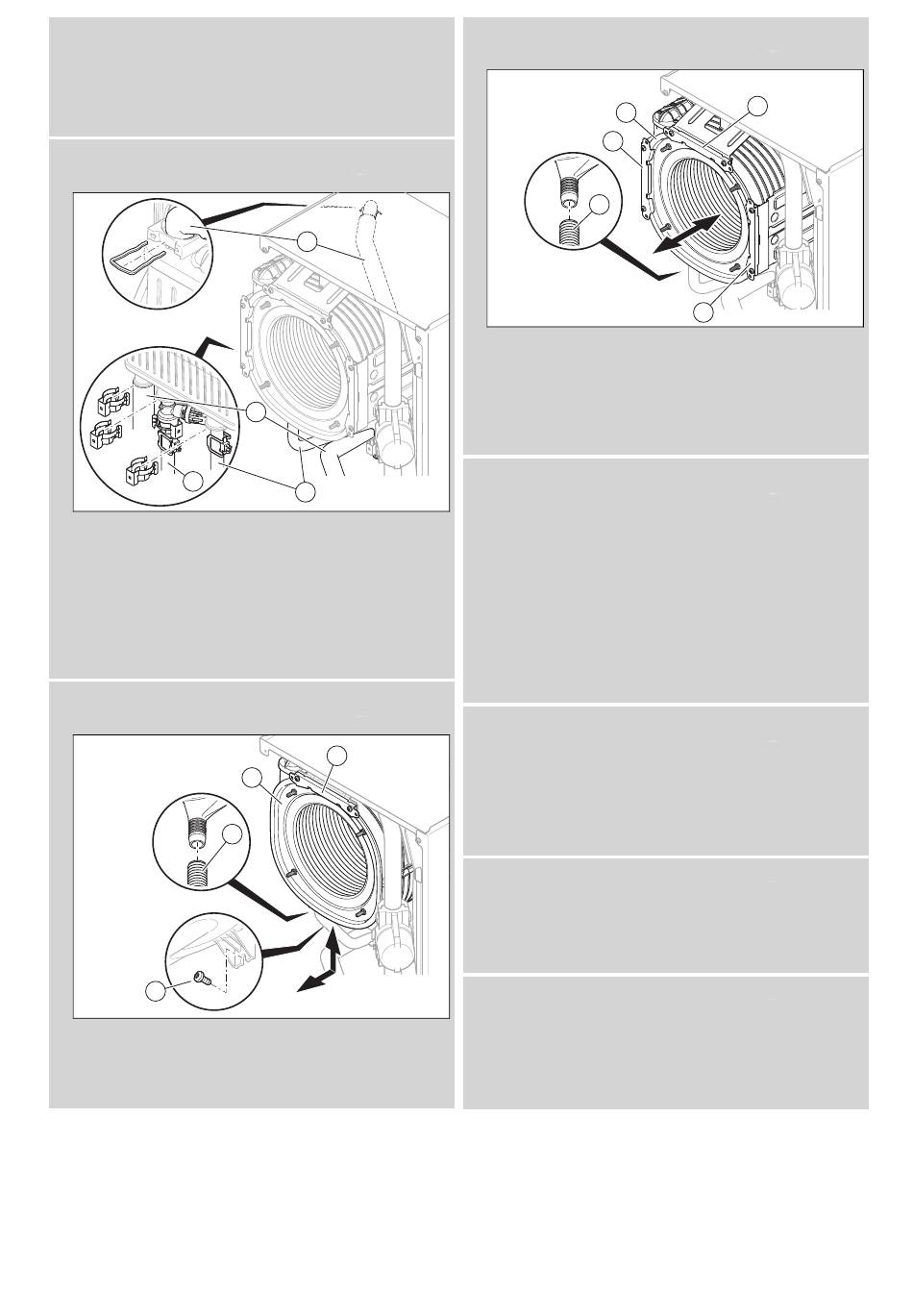

Retirez l'agrafe située à la sortie de l'eau non potable
(2) préchauffée.
▶
Retirez les agrafes du tube de départ (3) et du tube de
retour (4).
▶
Déconnectez les tubes de départ/de retour et le tube
d'eau non potable de l'échangeur thermique.
Validité: Produit avec production d'eau chaude sanitaire intégrée ET
VCW 43CF/1-7 I (N-BE)
4
▶
Retirez l'agrafe de l'entrée d'eau froide (1) et débran-
chez le tube de l'échangeur thermique.
▶
Retirez l'agrafe située à la sortie de l'eau non potable
(2) préchauffée.
▶
Retirez les agrafes du tube de départ (3) et du tube de
retour (4).
▶
Déconnectez les tubes de départ/de retour et le tube
d'eau non potable de l'échangeur thermique.
Validité: Produit avec production d'eau chaude sanitaire intégrée ET sauf
VCW 43CF/1-7 I (N-BE)
1×
3
▶
Débranchez le tuyau d'évacuation des condensats (4)
de l'échangeur thermique (1).
▶
Retirez les deux vis du support avant (2) et retirez le
support.
106
1
2
3
2
1
4
Validité: Produit avec production d'eau chaude sanitaire intégrée ET
VCW 43CF/1-7 I (N-BE)
1
5
4
▶
Débranchez le tuyau d'évacuation des condensats (4)
de l'échangeur thermique (1).
▶
Retirez les deux vis du support avant (2) et retirez le
support.
▶
Retirez les deux vis du support (3) droit, du support
gauche (5) et retirez les supports.
Validité: Produit avec production d'eau chaude sanitaire intégrée ET sauf
VCW 43CF/1-7 I (N-BE)
▶
Retirez la vis (3) située en bas de l'échangeur ther-
mique.
▶
Retirez l'échangeur thermique par le bas, puis par
l'avant en l'inclinant.
▶
Mettez l'échangeur thermique neuf en place dans les
rainures du fond arrière.
▶
Mettez une vis neuve en bas de l'échangeur ther-
mique et vissez-la à fond.
▶
Si vous avez retiré le support avant, vissez-le à fond
en utilisant deux vis neuves.
Validité: Produit avec production d'eau chaude sanitaire intégrée ET
VCW 43CF/1-7 I (N-BE)
▶
Retirez l'échangeur thermique par l'avant.
▶
Mettez l'échangeur thermique neuf en place dans les
rainures des supports gauche et droit.
▶
Vissez les supports à fond en utilisant deux vis
neuves.
Validité: Produit sans production d'eau chaude sanitaire intégrée
▶
Branchez le tube de départ/retour sur l'échangeur
thermique jusqu'en butée. Profitez-en pour changer
tous les joints.
▶
Fixez les agrafes du tube de départ/retour.
Validité: Produit avec production d'eau chaude sanitaire intégrée
▶
Branchez le tube de départ/retour et le tube d'eau non
potable sur l'échangeur thermique jusqu'en butée.
Profitez-en pour changer tous les joints.
▶
Fixez les agrafes du tube de départ/retour et du tube
d'eau non potable.
4. Fixez le tuyau d'évacuation des condensats sur
l'échangeur thermique.
5. Montez le module compact thermique. (→ page 99)
6. Montez l'habillage latéral. (→ page 110)
7. Montez la pièce de raccordement pour conduit du sys-
tème ventouse. (→ page 83)
Notice d'installation et de maintenance 0020282231_01
