11. Trek de complete compacte thermomodule van de
warmtewisselaar (1).
12. Controleer de brander en de branderisolatiemat op
beschadigingen. (→ Pagina 171)
13. Controleer de warmtewisselaar op schade.
Resultaat:
Warmtewisselaar beschadigd
▶
Vervang de warmtewisselaar. (→ Pagina 175)
14. Controleer de warmtewisselaar op verontreinigingen.
Resultaat:
Warmtewisselaar vervuild
▶
Reinig de warmtewisselaar. (→ Pagina 171)
15. Controleer de isolatiemat van de warmtewisselaar op
beschadigingen.
Resultaat:
Isolatiemat beschadigd
▶
Vervang de isolatiemat (→ reservedelencatalogus
isolatiemat warmtewisselaar).

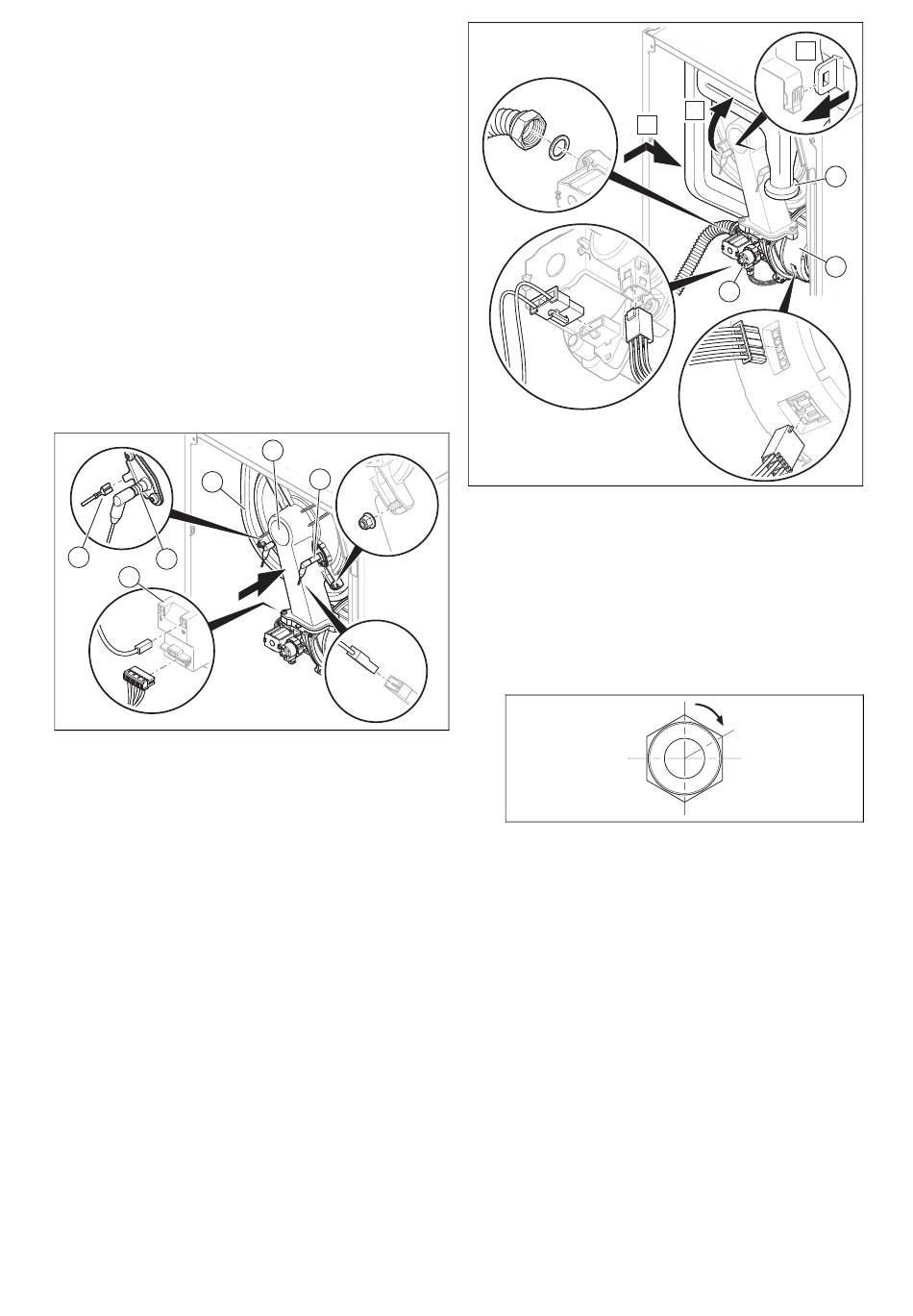

10.2.2 Compacte thermomodule inbouwen
1
6
4
5
1. Steek de compacte thermomodule op de warmtewisse-
laar (1).
2. Draai de vier nieuwe moeren kruiselings vast tot de
branderflens gelijkmatig tegen de aanslagvlakken zit.
–
Aanhaalmoment: 6 Nm
3. Sluit de stekker van de aardingskabel (6) van de ont-
stekingselektrode (4), de twee stekkers op de ontste-
kingstransformator (5) en de stekker van de kabel van
de regelelektrode (3) weer aan.
170
2
3
4x
4. Sluit de stekker of de twee stekkers op de ventilator-
motor (2) opnieuw aan.
5. Sluit de twee stekkers op het gasblok (3) opnieuw aan.
Alternatief 1:
6.
▶
Schroef de wartelmoer op het gasblok met een
nieuw pakking. Beveilig hierbij de gasbuis tegen
het verdraaien.
–
Aanhaalmoment: 40 Nm
Alternatief 2:
6.
▶
Schroef de wartelmoer op het gasblok met een
nieuw afdichting. Beveilig hierbij de gasbuis tegen
het verdraaien.
–
Aanhaalmoment: 15 Nm + 60°
7. Open de gaskraan.
8. Controleer het product op dichtheid. (→ Pagina 164)
9. Controleer of de afdichtingsring in de luchtaanzuigbuis
goed zit.
10. Steek de luchtaanzuigbuis (1) op de aanzuigaanslui-
ting en druk de luchtaanzuigbuis in de bovenste hou-
der, zoals getoond in de afbeelding.
11. Controleer de gasaansluitdruk/gasstroomdruk.
(→ Pagina 161)
Installatie- en onderhoudshandleiding 0020282231_01
C
B
A
3
60°
1
2
