15.
Überprüfen Sie die anlagenspezifischen Einstellungen
und passen Sie diese an.
16.
Starten Sie die Prüfprogramme P.001 und P.003
(→ Kapitel 6.4).

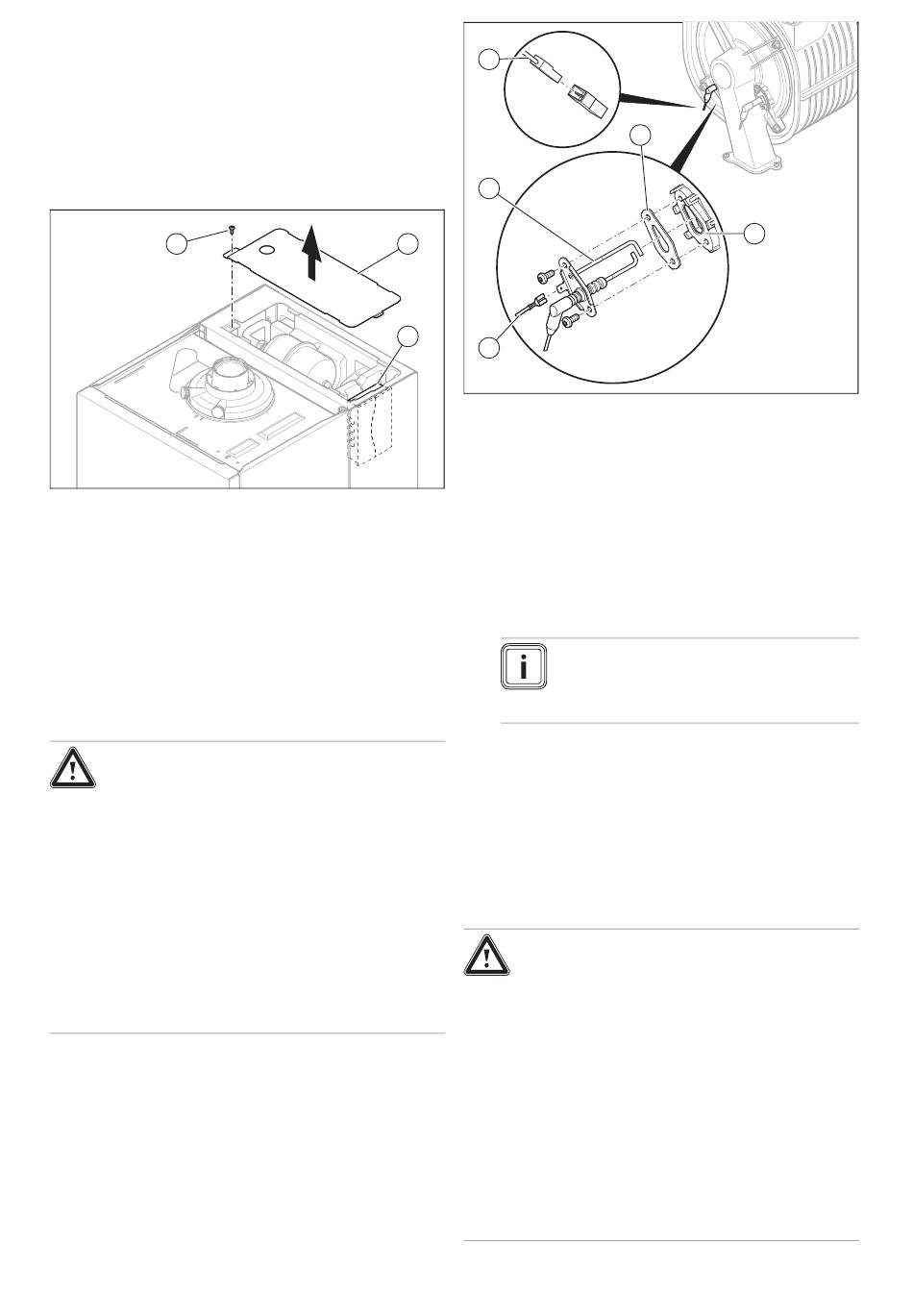

11.7.15 Leiterplatte des Schichtladespeichers
austauschen
1.
Halten Sie die Montage- und Installationsanweisungen
ein, die den Ersatzteilen beiliegen.
1
2.
Drehen Sie die Schraube (1) an der Abdeckung des
Schichtladespeichers heraus und nehmen Sie die Ab-
deckung (2) ab.
3.
Nehmen Sie den Schaltkasten mit der Leiterplatte des
Schichtladespeichers (3) aus dem Geräteschacht.
4.
Öffnen Sie die Elektronikbox und ziehen Sie den Ste-
cker der Leiterplatte ab.
5.
Montieren Sie die neue Leiterplatte in umgekehrter
Reihenfolge.
6.
Nehmen Sie das Produkt in Betrieb.
11.7.16 Zündelektrode austauschen
Gefahr!
Lebensgefahr durch heiße Abgase!
Dichtungen, Schrauben und Dämmungen an
der Regelungselektrode und der Brennkam-
mer dürfen nicht beschädigt sein.
▶
Vermeiden Sie die Beschädigung der
Brenner-Dämmmatte an der Rückwand
des Brennkammerdeckels.
▶
Wechseln Sie die Brenner-Dämmmatte
aus, sobald diese Anzeichen von Beschä-
digung zeigt.
▶
Erneuern Sie bei jedem Austausch Dich-
tung und Schrauben der Zündelektrode.
0020297498_03 Installations- und Wartungsanleitung
1
5
2
3
4
1.
Ziehen Sie das Erdungskabel (4) ab.
2.
Ziehen Sie den Stecker (1) des Kabels der Zünd-
elektrode ab.
3.
Schrauben Sie beide Schrauben heraus.
4.
Fädeln Sie die Zündelektrode (5) vorsichtig aus dem
Brennerflansch (3). Achten Sie darauf, dass Sie die
Brenner-Dämmmatte auf der Rückseite des Brennkam-
merdeckels nicht beschädigen.
5.
Entfernen Sie die Dichtungsreste am Brennerflansch.
6.
Setzen Sie die neue Zündelektrode mit neuer Dichtung
(2) ein.
Hinweis
Berühren Sie die neue Zündelektrode nur
am Keramikteil. Die Reinigung der Zünd-
elektrode ist untersagt.
7.
Schrauben Sie die Zündelektrode mit zwei neuen
Schrauben fest.
–
Anzugsdrehmoment: 3 Nm
8.
Stecken Sie den Stecker der Zündleitung der Zünd-
elektrode wieder auf.
9.
Stecken Sie den Stecker des Erdungskabels wieder
auf.
11.7.17 Regelungselektrode austauschen
Gefahr!
Lebensgefahr durch heiße Abgase!
Dichtungen, Schrauben und Dämmungen an
der Regelungselektrode und der Brennkam-
mer dürfen nicht beschädigt sein.
▶
Vermeiden Sie die Beschädigung der
Brenner-Dämmmatte an der Rückwand
des Brennkammerdeckels.
▶
Wechseln Sie die Brenner-Dämmmatte
aus, sobald diese Anzeichen von Beschä-
digung zeigt.
▶
Erneuern Sie bei jedem Austausch Dich-
tung und Schrauben der Regelungselek-
trode.
2
3
43
