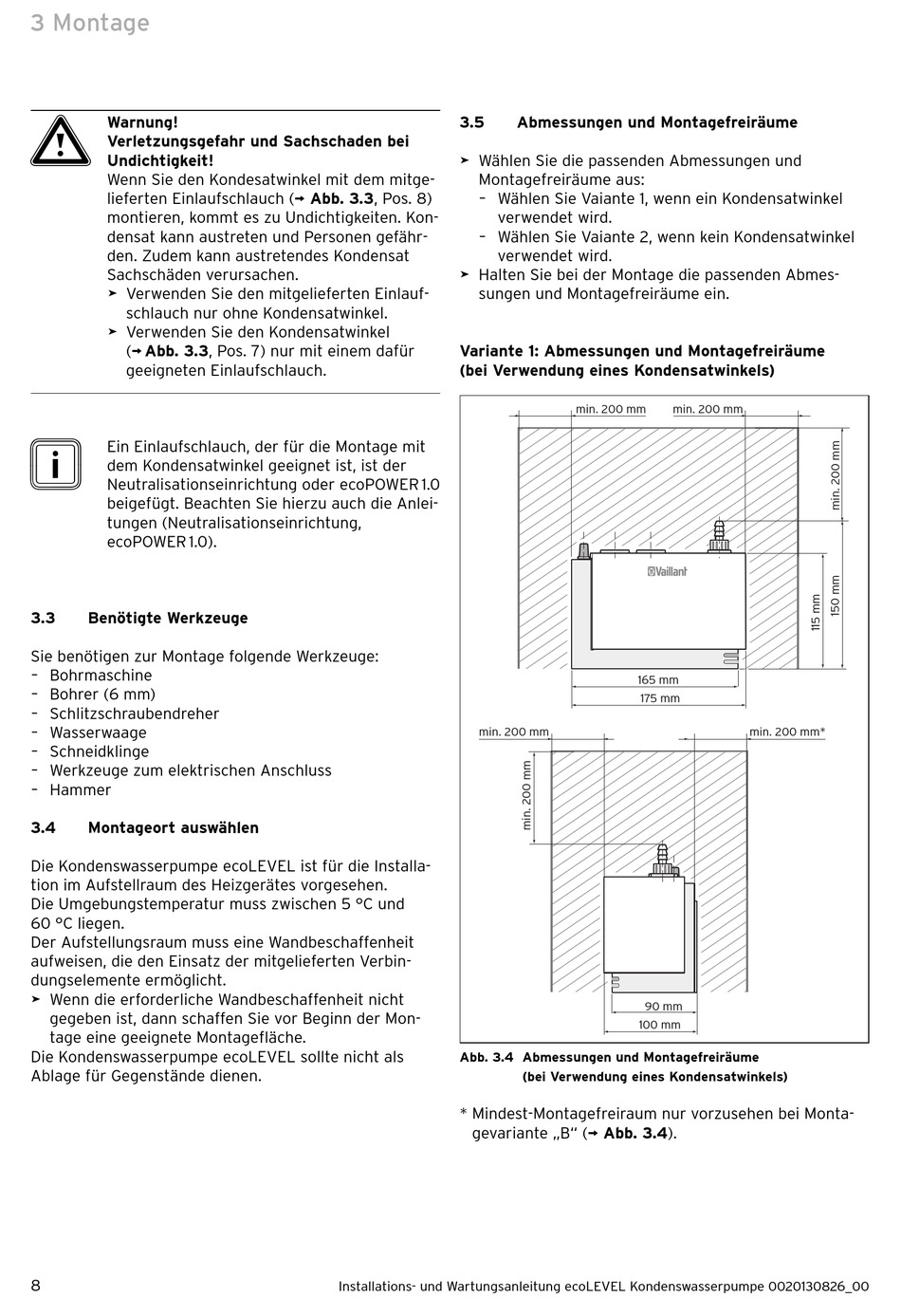

3 Montage
a
Warnung!
Verletzungsgefahr und Sachschaden bei
Undichtigkeit!
Wenn Sie den Kondesatwinkel mit dem mitge-
lieferten Einlaufschlauch (¬ Abb. 3.3, Pos. 8)
montieren, kommt es zu Undichtigkeiten. Kon-
densat kann austreten und Personen gefähr-
den. Zudem kann austretendes Kondensat
Sachschäden verursachen.
> Verwenden Sie den mitgelieferten Einlauf-
schlauch nur ohne Kondensatwinkel.
> Verwenden Sie den Kondensatwinkel
(¬ Abb. 3.3, Pos. 7) nur mit einem dafür
geeigneten Einlaufschlauch.
i
Ein Einlaufschlauch, der für die Montage mit
dem Kondensatwinkel geeignet ist, ist der
Neutralisationseinrichtung oder ecoPOWER 1.0
beigefügt. Beachten Sie hierzu auch die Anlei-
tungen (Neutralisationseinrichtung,
ecoPOWER 1.0).
3.3 Benötigte Werkzeuge
Sie benötigen zur Montage folgende Werkzeuge:
– Bohrmaschine
– Bohrer (6 mm)
– Schlitzschraubendreher
– Wasserwaage
– Schneidklinge
– Werkzeuge zum elektrischen Anschluss
– Hammer
3.4 Montageort auswählen
Die Kondenswasserpumpe ecoLEVEL ist für die Installa-
tion im Aufstellraum des Heizgerätes vorge sehen.
Die Umgebungstemperatur muss zwischen 5 °C und
60 °C liegen.
Der Aufstellungsraum muss eine Wandbeschaffenheit
aufweisen, die den Einsatz der mitgelieferten Verbin-
dungselemente ermöglicht.
> Wenn die erforderliche Wandbeschaffenheit nicht
gegeben ist, dann schaffen Sie vor Beginn der Mon-
tage eine geeignete Montagefläche.
Die Kondenswasserpumpe ecoLEVEL sollte nicht als
Ablage für Gegenstände dienen.
8
3.5
> Wählen Sie die passenden Abmessungen und
Montagefreiräume aus:
– Wählen Sie Vaiante 1, wenn ein Kondensatwinkel
verwendet wird.
– Wählen Sie Vaiante 2, wenn kein Kondensatwinkel
verwendet wird.
> Halten Sie bei der Montage die passenden Abmes-
sungen und Montagefreiräume ein.
Variante 1: Abmessungen und Montagefreiräume
(bei Verwendung eines Kondensatwinkels)
min. 200 mm
Abb. 3.4 Abmessungen und Montagefreiräume
* Mindest-Montagefreiraum nur vorzusehen bei Monta-
gevariante „B" (¬ Abb. 3.4).
Installations- und Wartungsanleitung ecoLEVEL Kondenswasserpumpe 0020130826_00
Abmessungen und Montagefreiräume
min. 200 mm min. 200 mm
165 mm
175 mm
90 mm
100 mm
(bei Verwendung eines Kondensatwinkels)
min. 200 mm*
