Montagevariante 2: Montage ohne Kondensatwinkel/
mit Einlaufschlauch von ecoLEVEL
Der Einlaufschlauch aus dem Lieferumfang ist für Mon-
tagevariante 2 bestimmt.
Den Kondensatwinkel aus dem Lieferumfang dürfen Sie
für Montagevariante 2 nicht verwenden.
Wie Sie den Einlaufschlauch ohne Kondensatwinkel
anschließen, erfahren Sie in Kap. 4.1.2.

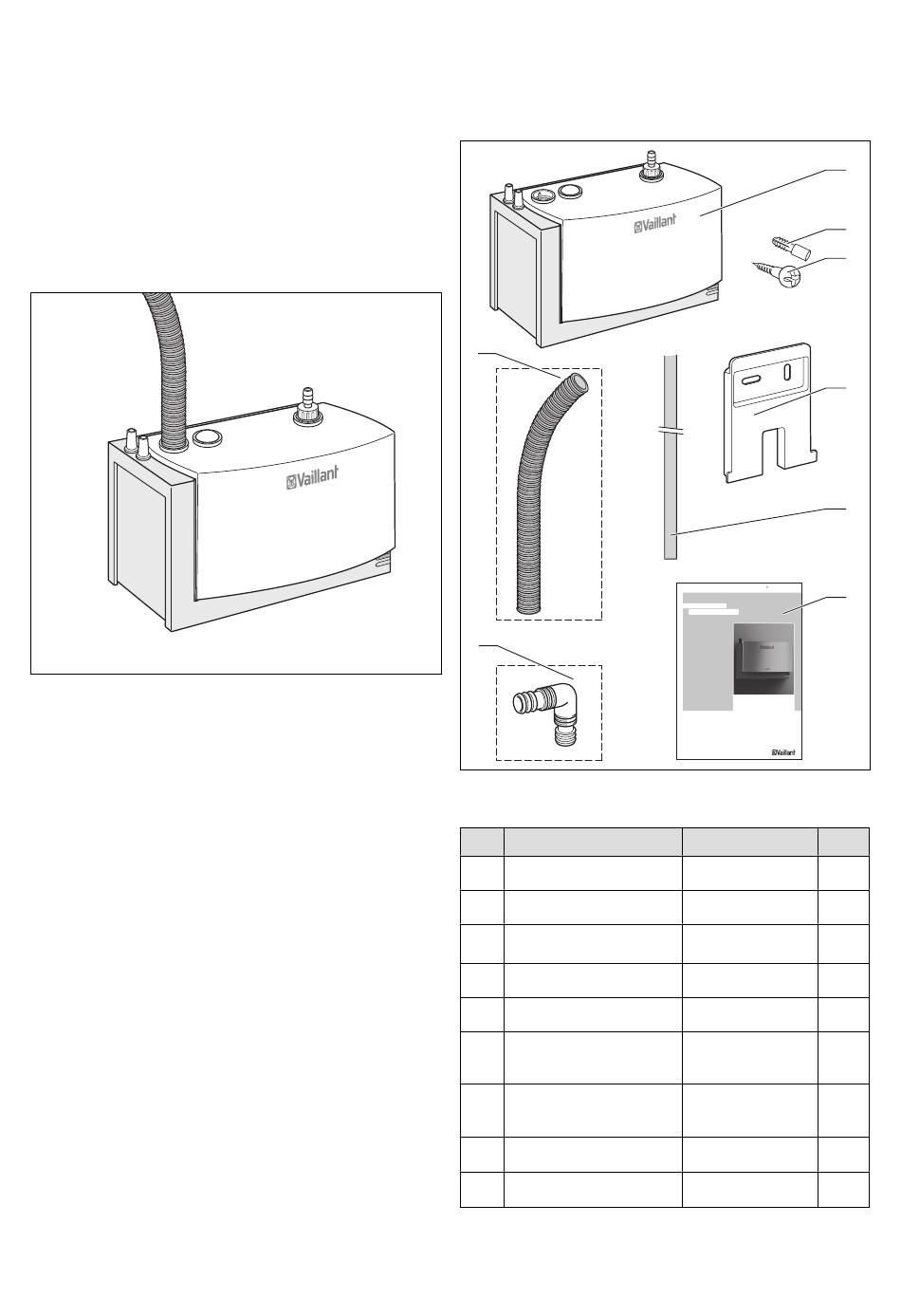

Abb. 3.2 Kondenswasserpumpe mit Einlaufschlauch
(ohne Kondensatwinkel)
Installations- und Wartungsanleitung ecoLEVEL Kondenswasserpumpe 0020130826_00
3.2

Lieferumfang

8
7
Abb. 3.3 Lieferumfang
Pos. Bezeichnung
1 Kondenswasserpumpe
2 Montagedübel
3 Schrauben
4 Wandhalter
5 Auslaufschlauch
Bedienungsanleitung,
6 Installations- und Wartungs-
anleitung
Kondensatwinkel für Ein-
7 laufschlauch
(nur für Montage variante 1)
Einlaufschlauch
8
(nur für Montage variante 2)
Wandhalter für Auslauf-
schlauch
Tab. 3.1 Lieferumfang
Montage 3
1
2
3
4
5
Betriebs anleitung
6
Für den Betreiber
Betriebs anleitung
ecoLEVEL
Kondenswasserpumpe
DE, AT, BE DE , CH DE
Abmessungen Anzahl
(H x B x L)
1
150 x 175 x 100 mm
6 mm 2
4 x 35 mm 2
- 1
Ø 10 mm x 6 m 1
- 1
- 1
Ø 24 mm x 1,15 m 1
6
7
