8 Wartung

8 Wartung
a
Gefahr!
Lebensgefahr durch Stromschlag!
An spannungsführenden Anschlüssen besteht
Stromschlaggefahr.
> Schalten Sie immer vor der Wartung die
Stromzufuhr zur Pumpe und zum Heizgerät
ab.
> Stellen Sie sicher, dass die Zu- und Abflüsse frei sind.
> Entfernen Sie den Pumpendeckel und kontrollieren
Sie den Kondensatbehälter auf Verunreinigungen.
Falls notwendig, reinigen Sie den Kondensatbehälter
mit warmem Wasser und einem milden Reiniger
(¬ Kap. 8.1).
> Demontieren Sie das Rückschlagventil und reinigen
dieses durch Spülen in einem Wasserstrahl.
> Kontrollieren Sie die Zu- und Abflussleitungen und
reinigen diese, falls erforderlich.
> Stellen Sie sicher, dass die Leitungen nicht geknickt
sind, um einen ungehinderten Durchfluss zu gewähr-
leisten.
i
Die Wartung der Pumpe kann sich an die War-
tungsintervalle des Heizgerätes anlehnen.
Mindestens sollte die Pumpe einmal jährlich
gewartet werden.

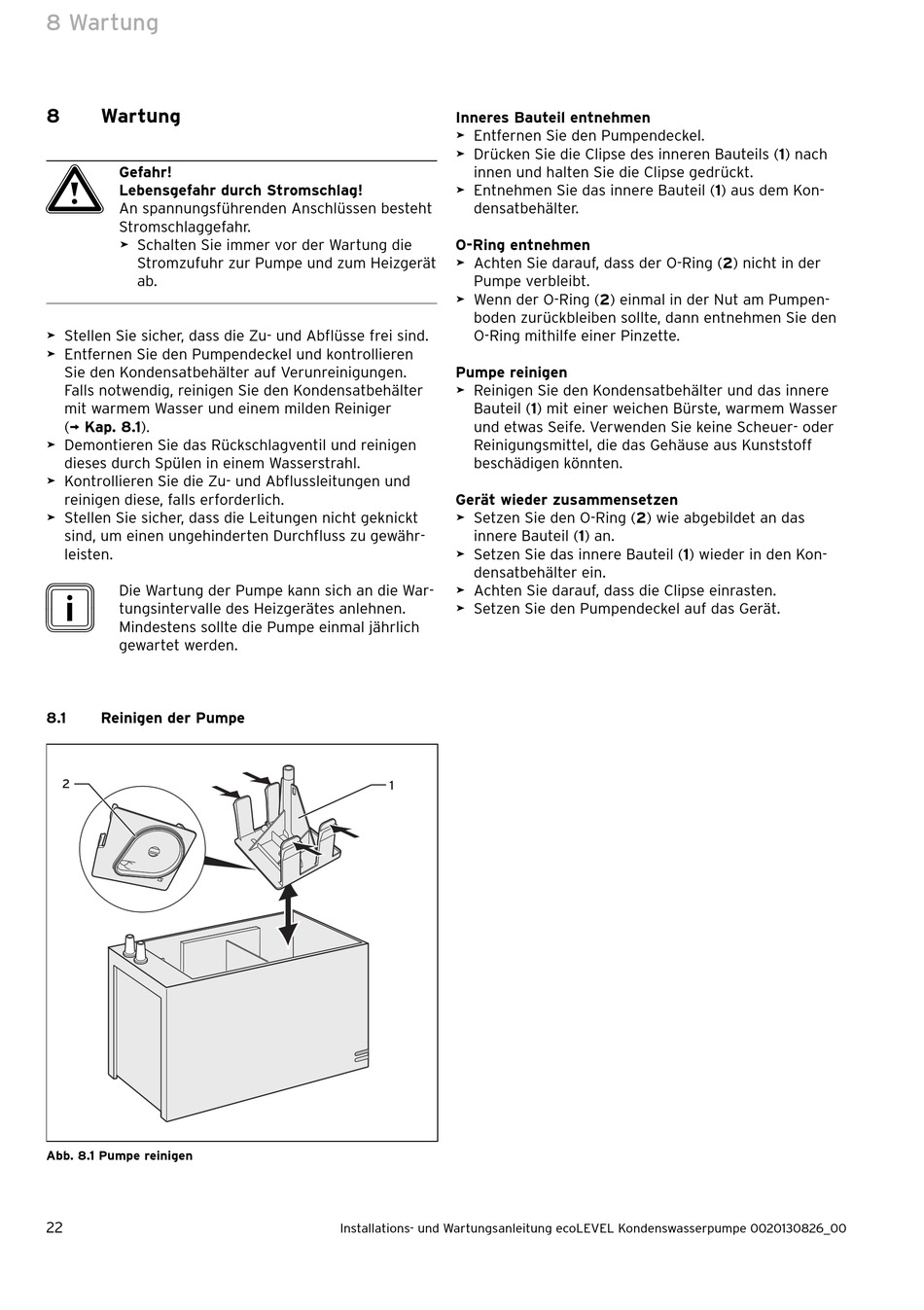

8.1

Reinigen der Pumpe

2
Abb. 8.1 Pumpe reinigen
22
Inneres Bauteil entnehmen
> Entfernen Sie den Pumpendeckel.
> Drücken Sie die Clipse des inneren Bauteils (1) nach
innen und halten Sie die Clipse gedrückt.
> Entnehmen Sie das innere Bauteil (1) aus dem Kon-
densatbehälter.
O-Ring entnehmen
> Achten Sie darauf, dass der O-Ring (2) nicht in der
Pumpe verbleibt.
> Wenn der O-Ring (2) einmal in der Nut am Pumpen-
boden zurückbleiben sollte, dann entnehmen Sie den
O-Ring mithilfe einer Pinzette.
Pumpe reinigen
> Reinigen Sie den Kondensatbehälter und das innere
Bauteil (1) mit einer weichen Bürste, warmem Wasser
und etwas Seife. Verwenden Sie keine Scheuer- oder
Reinigungsmittel, die das Gehäuse aus Kunststoff
beschädigen könnten.
Gerät wieder zusammensetzen
> Setzen Sie den O-Ring (2) wie abgebildet an das
innere Bauteil (1) an.
> Setzen Sie das innere Bauteil (1) wieder in den Kon-
densatbehälter ein.
> Achten Sie darauf, dass die Clipse einrasten.
> Setzen Sie den Pumpendeckel auf das Gerät.
1
Installations- und Wartungsanleitung ecoLEVEL Kondenswasserpumpe 0020130826_00
