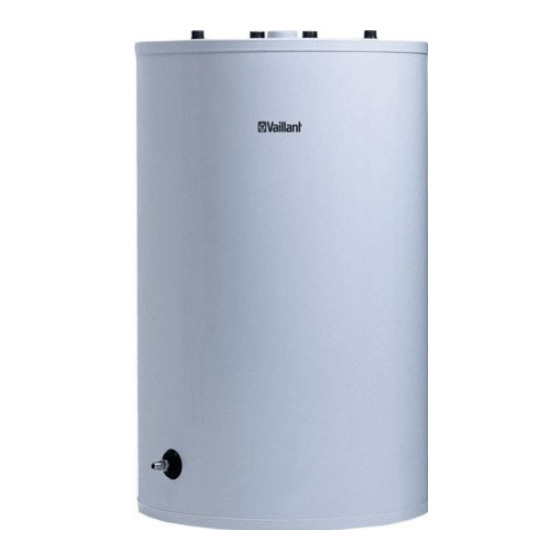

Vaillant VIH R 120/5 Montageanleitung
Zirkulationspumpenset
Vorschau ausblenden
Andere Handbücher für VIH R 120/5:
- Bedienungs- und installationsanleitung (116 Seiten) ,
- Installations- und wartungsanleitung (20 Seiten) ,
- Montage-und installationsanleitung (8 Seiten)
Verwandte Anleitungen für Vaillant VIH R 120/5
Inhaltszusammenfassung für Vaillant VIH R 120/5
- Seite 1 Библиотека СОК Für den Fachhandwerker Montageanleitung Zirkulationspumpenset VIH R 120-200/5 Art.-Nr.: 305 957 VIH CQ 120/150/2...
-
Seite 2: Inhaltsverzeichnis
Inhalt; 1 Hinweise zur Dokumentation Inhaltsverzeichnis 1 Hinweise zur Dokumentation Hinweise zur Dokumentation ... Die folgenden Hinweise sind ein Wegweiser durch die Gesamtdokumentation. In Verbindung mit dieser Beschreibung der Zirkulationspumpe und Montageanleitung sind weitere Unterlagen gültig. -
Seite 3: Beschreibung Der Zirkulationspumpe Und Einbaulage
Beschreibung der Zirkulationspumpe und Einbaulage 2 2 Beschreibung der Zirkulationspumpe und Einbaulage Abb. 2.2: Einbaulage der Zirkulationspumpe nicht korrekt Abb. 2.3 Übermäßige Drehmomente beim Anziehen von Schraubverbindungen vermeiden Achtung! Übermäßige Drehmomente beim Anziehen von Schraubverbindungen sind zu vermeiden, da hierdurch Risse in den Schraubverbindungen auftreten können und Undichtigkeiten in Wasser führenden Leitungen zu befürchten sind. -
Seite 4: Inbetriebnahme
3 Inbetriebnahme 3 Inbetriebnahme Achtung! Der elektrische Anschluss der Zirkulations- Zur Inbetriebnahme müssen Sie die Anlage zunächst pumpe darf nicht nass werden und die Pumpe gründlich spülen und anschließend entlüften. Gehen Sie muss spannungsfrei sein. hierzu wie folgt vor: • Vergewissern Sie sich, dass die Zirkulationspumpe •... -
Seite 5: Störungsbeseitigung
Störungsbeseitigung 4 4 Störungsbeseitigung Achtung! Die Mutter darf nicht mit großem Werkzeug Gefahr! angezogen werden. Verbrühungsgefahr! Je nach Temperatur des Fördermediums und je nach Systemdruck kann • Bei Bedarf können Sie die Mutter lösen und befesti- bei Ausbau der Zirkulationspumpe heißes gen, indem gegenüberliegend Gabelschlüssel mit einer Fördermedium in flüssigem oder dampfförmigem Schlüsselweite von 10 mm auf die Nocken der Mutter... -
Seite 6: Einbaubeispiele
5 Einbaubeispiele 5 Einbaubeispiele Art.: 305 960 Abb. 4.1: R 120/150 AP Abb. 4.2: R 120/150 UP Montageanleitung Zirkulationspumpenset Art.-Nr.: 305 957... - Seite 7 Einbaubeispiele 5 Art. Nr.: 305 976 (für uniSTOR VIH CQ 120) oder Art. Nr.: 305 958 (für uniSTOR VIH CQ 150) Abb. 4.3: Verblendung der Anschlüsse (Zubehör) Montageanleitung Zirkulationspumpenset Art.-Nr.: 305 957...
- Seite 8 835148_00 DE 04/2003 Mü Änderungen vorbehalten...
