Legende
1 Rückschlagventil
2 Deckel
3 Öffnung für Kondensatwinkel/Einlaufschlauch
4 Weitere Öffnung für Kondensatwinkel/Einlaufschlauch
5 Kondensatwinkel
6 Schlauchschelle
7a Einlaufschlauch (für die Montage mit Kondensatwinkel geeignet)
a
Warnung!
Verletzungsgefahr und Sachschaden bei
Undichtigkeit!
Wenn Sie den Kondesatwinkel mit dem mitge-
lieferten Einlaufschlauch (¬ Abb. 3.3, Pos. 8)
montieren, kommt es zu Undichtigkeiten. Kon-
densat kann austreten und Personen gefähr-
den. Zudem kann austretendes Kondensat
Sachschäden verursachen.
> Verwenden Sie den mitgelieferten Einlauf-
schlauch nur für Montagevariante 2.
> Verwenden Sie den Kondensatwinkel
(¬ Abb. 3.3, Pos. 7/Abb. 4.1, Pos. 5) nur für
Montagevariante 1 und nur mit einem dafür
geeigneten Einlaufschlauch.
i
Ein Einlaufschlauch, der für die Montage mit
dem Kondensatwinkel geeignet ist, ist der
Neutralisationseinrichtung oder ecoPOWER 1.0
beigefügt. Beachten Sie hierzu auch die Anlei-
tungen (Neutralisationseinrichtung,
ecoPOWER 1.0).
Deckel und Rückschlagventil abnehmen
> Um den Deckel (2) der Pumpe zu öffnen, drehen Sie
das Rückschlagventil (1) eine Vierteldrehung nach
links.
Danach sind sowohl der Deckel als auch das
Rückschlagventil entriegelt.
> Ziehen Sie den Deckel (2) und das Rückschlagventil
(1) nach oben ab.
Einlaufschlauch und Kondensatwinkel montieren
> Stülpen Sie die Schlauchschelle (6) über den Anfang
des Einlaufschlauches (7a).
> Stecken Sie den Einlaufschlauch auf den Kondensat-
winkel (5)
> Fixieren Sie Schlauch und Winkel mit der Schlauch-
schelle (6) zu einer dichten Verbindung.
> Stecken Sie den Kondensatwinkel in die Öffnung (3)
des abgenommenen Deckels (2), bis er einrastet.
Installations- und Wartungsanleitung ecoLEVEL Kondenswasserpumpe 0020130826_00
Hydraulischer Anschluss 4

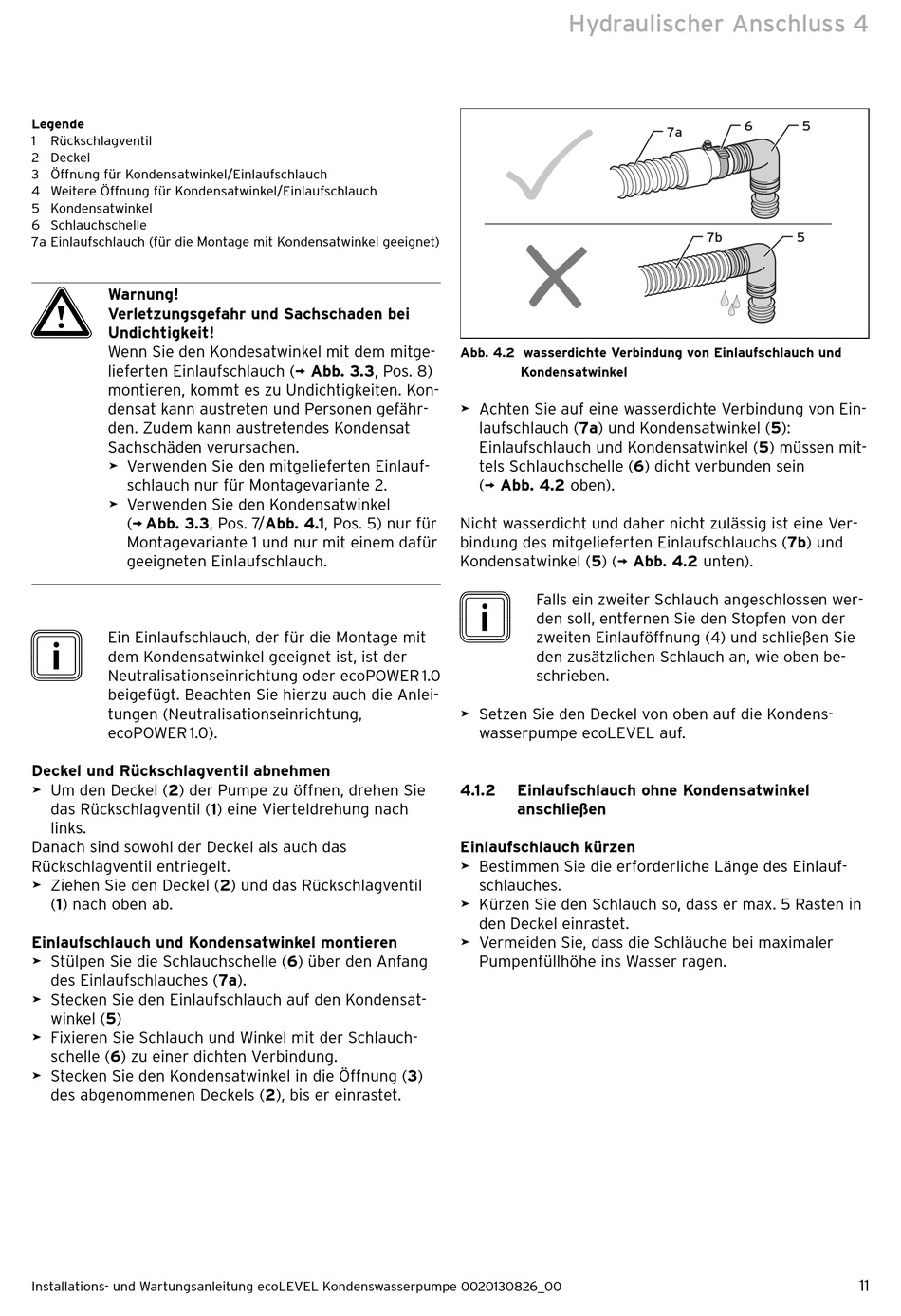

Abb. 4.2 wasserdichte Verbindung von Einlaufschlauch und
Kondensatwinkel
> Achten Sie auf eine wasserdichte Verbindung von Ein-
laufschlauch (7a) und Kondensatwinkel (5):
Einlaufschlauch und Kondensatwinkel (5) müssen mit-
tels Schlauchschelle (6) dicht verbunden sein
(¬ Abb. 4.2 oben).
Nicht wasserdicht und daher nicht zulässig ist eine Ver-
bindung des mitgelieferten Einlaufschlauchs (7b) und
Kondensat winkel (5) (¬ Abb. 4.2 unten).
i
Falls ein zweiter Schlauch angeschlossen wer-
den soll, entfernen Sie den Stopfen von der
zweiten Einlauföffnung (4) und schließen Sie
den zusätzlichen Schlauch an, wie oben be -
schrieben.
> Setzen Sie den Deckel von oben auf die Kondens-
wasserpumpe ecoLEVEL auf.
4.1.2 Einlaufschlauch ohne Kondensatwinkel
anschließen
Einlaufschlauch kürzen
> Bestimmen Sie die erforderliche Länge des Einlauf-
schlauches.
> Kürzen Sie den Schlauch so, dass er max. 5 Rasten in
den Deckel einrastet.
> Vermeiden Sie, dass die Schläuche bei maximaler
Pumpenfüllhöhe ins Wasser ragen.
6 5
7a
7b 5
