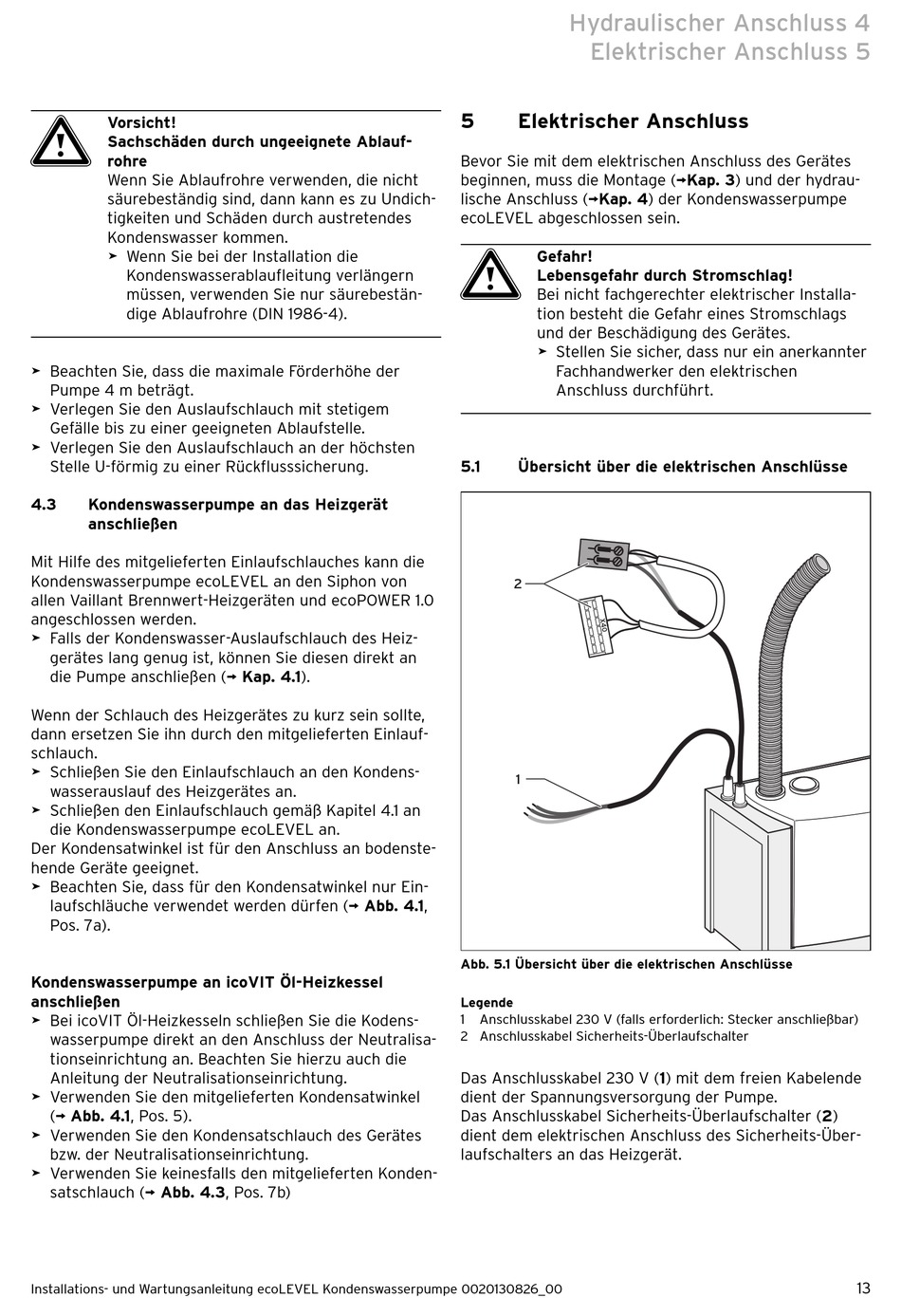

Kondenswasserpumpe An Das Heizgerät Anschließen; Elektrischer Anschluss; Übersicht Über Die Elektrischen Anschlüsse - Vaillant ecoLEVEL Installations- Und Wartungsanleitung

a
Vorsicht!
Sachschäden durch ungeeignete Ablauf-
rohre
Wenn Sie Ablaufrohre verwenden, die nicht
säurebeständig sind, dann kann es zu Undich-
tigkeiten und Schäden durch austretendes
Kondenswasser kommen.
> Wenn Sie bei der Installation die
Kondenswasser ablaufleitung verlängern
müssen, verwenden Sie nur säurebestän-
dige Ablaufrohre (DIN 1986-4).
> Beachten Sie, dass die maximale Förderhöhe der
Pumpe 4 m beträgt.
> Verlegen Sie den Auslaufschlauch mit stetigem
Gefälle bis zu einer geeigneten Ablaufstelle.
> Verlegen Sie den Auslaufschlauch an der höchsten
Stelle U-förmig zu einer Rückflusssicherung.
4.3 Kondenswasserpumpe an das Heizgerät
anschließen
Mit Hilfe des mitgelieferten Einlaufschlauches kann die
Kondenswasserpumpe ecoLEVEL an den Siphon von
allen Vaillant Brennwert-Heizgeräten und ecoPOWER 1.0
angeschlossen werden.
> Falls der Kondenswasser-Auslaufschlauch des Heiz-
gerätes lang genug ist, können Sie diesen direkt an
die Pumpe anschließen (¬ Kap. 4.1).
Wenn der Schlauch des Heizgerätes zu kurz sein sollte,
dann ersetzen Sie ihn durch den mitgelieferten Einlauf-
schlauch.
> Schließen Sie den Einlaufschlauch an den Kondens-
wasser auslauf des Heizgerätes an.
> Schließen den Einlaufschlauch gemäß Kapitel 4.1 an
die Kondenswasserpumpe ecoLEVEL an.
Der Kondensatwinkel ist für den Anschluss an bodenste-
hende Geräte geeignet.
> Beachten Sie, dass für den Kondensatwinkel nur Ein-
laufschläuche verwendet werden dürfen (¬ Abb. 4.1,
Pos. 7a).
Kondenswasserpumpe an icoVIT Öl-Heizkessel
anschließen
> Bei icoVIT Öl-Heizkesseln schließen Sie die Kodens-
wasserpumpe direkt an den Anschluss der Neutralisa-
tionseinrichtung an. Beachten Sie hierzu auch die
Anleitung der Neutralisationseinrichtung.
> Verwenden Sie den mitgelieferten Kondensatwinkel
(¬ Abb. 4.1, Pos. 5).
> Verwenden Sie den Kondensatschlauch des Gerätes
bzw. der Neutralisationseinrichtung.
> Verwenden Sie keinesfalls den mitgelieferten Konden-
satschlauch (¬ Abb. 4.3, Pos. 7b)
Installations- und Wartungsanleitung ecoLEVEL Kondenswasserpumpe 0020130826_00
Hydraulischer Anschluss 4

Elektrischer Anschluss 5

5 Elektrischer Anschluss
Bevor Sie mit dem elek trischen Anschluss des Gerätes
beginnen, muss die Montage (¬Kap. 3) und der hydrau-
lische Anschluss (¬Kap. 4) der Kondenswasserpumpe
ecoLEVEL abgeschlossen sein.
a
Gefahr!
Lebensgefahr durch Stromschlag!
Bei nicht fachgerechter elektrischer Installa-
tion besteht die Gefahr eines Stromschlags
und der Beschädigung des Gerätes.
> Stellen Sie sicher, dass nur ein anerkannter
Fachhandwerker den elektrischen
Anschluss durchführt.
5.1 Übersicht über die elektrischen Anschlüsse
2
1
Abb. 5.1 Übersicht über die elektrischen Anschlüsse
Legende
1 Anschlusskabel 230 V (falls erforderlich: Stecker anschließbar)
2 Anschlusskabel Sicherheits-Überlaufschalter
Das Anschlusskabel 230 V (1) mit dem freien Kabelende
dient der Spannungsversorgung der Pumpe.
Das Anschlusskabel Sicherheits-Überlaufschalter (2)
dient dem elektrischen Anschluss des Sicherheits-Über-
laufschalters an das Heizgerät.
