Variante 2: Abmessungen und Montagefreiräume
(ohne Verwendung eines Kondensatwinkels)
min. 5 mm
min. 5 mm
90 mm
100 mm

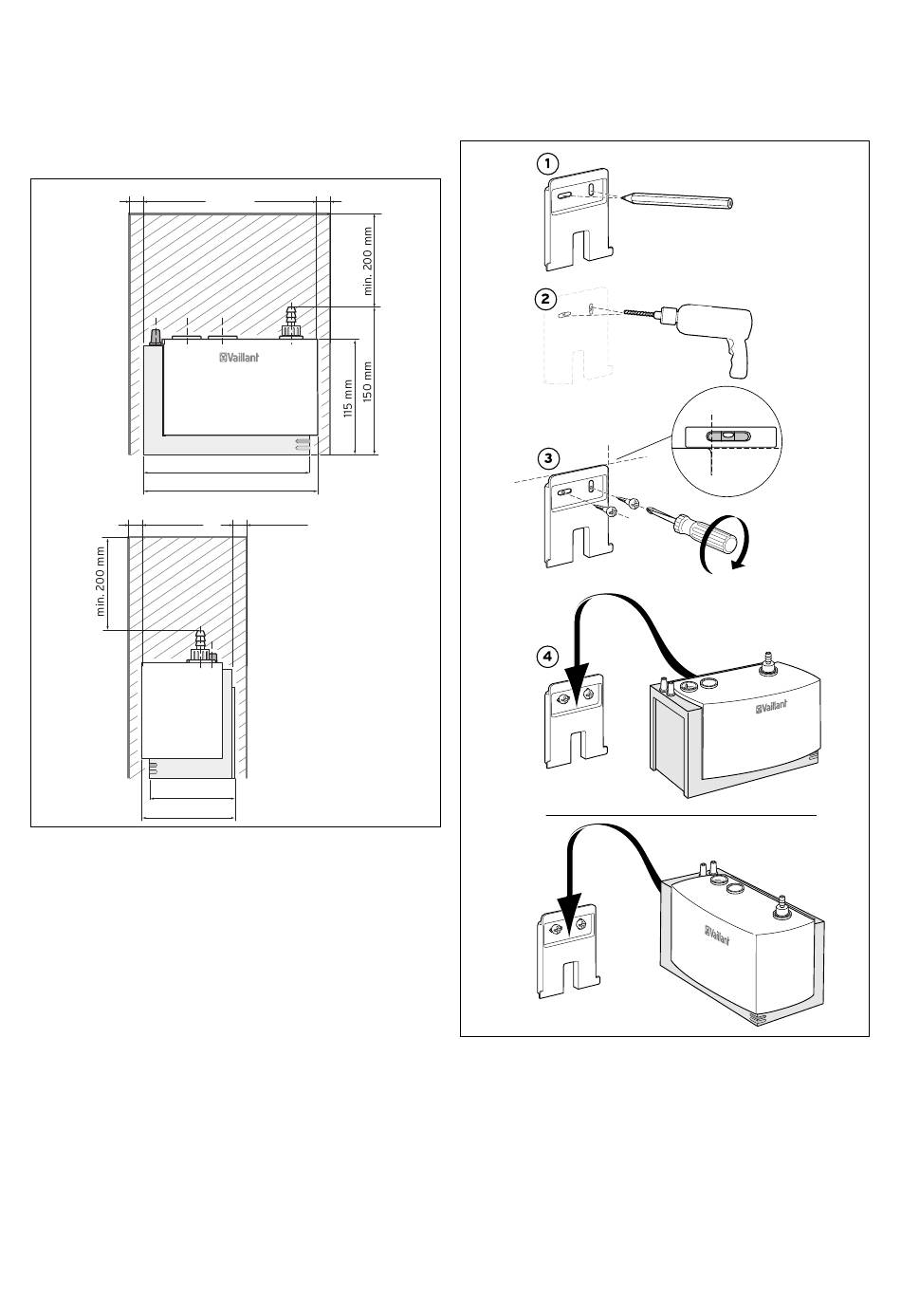

Abb. 3.5 Abmessungen und Montagefreiräume
(ohne Verwendung eines Kondensatwinkels)
Installations- und Wartungsanleitung ecoLEVEL Kondenswasserpumpe 0020130826_00
min. 5 mm
165 mm
175 mm
min. 5 mm
3.6
Wandhalter montieren
Abb. 3.6 Montage des Wandhalters
Montage 3
A
B
9
