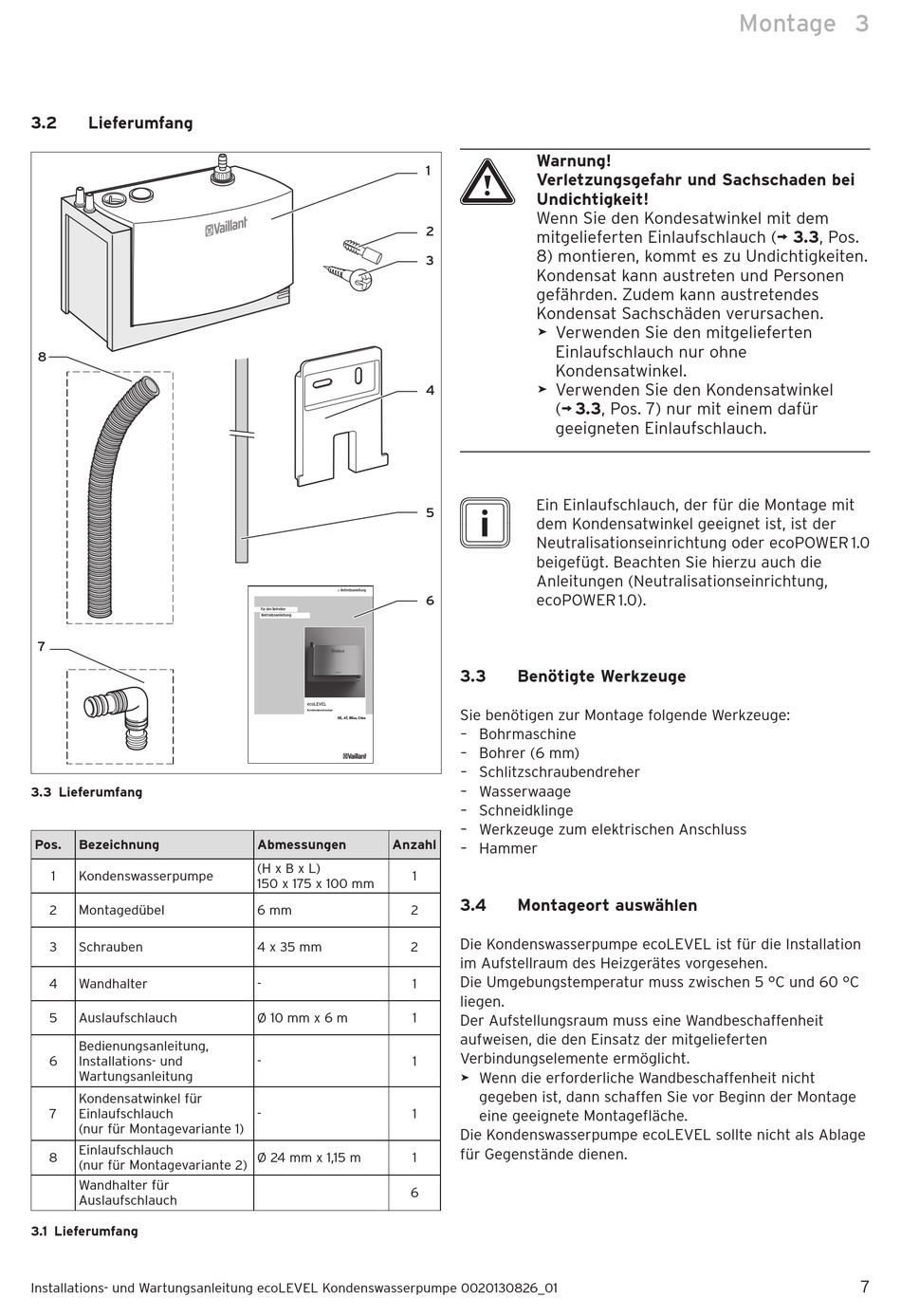

3.2

Lieferumfang

8
7
3.3 Lieferumfang
Pos. Bezeichnung
1 Kondenswasserpumpe
2 Montagedübel
3 Schrauben
4 Wandhalter
5 Auslaufschlauch
Bedienungsanleitung,
6 Installations- und
Wartungsanleitung
Kondensatwinkel für
7 Einlaufschlauch
(nur für Montage variante 1)
Einlaufschlauch
8
(nur für Montage variante 2)
Wandhalter für
Auslaufschlauch
3.1 Lieferumfang
Installations- und Wartungsanleitung ecoLEVEL Kondenswasserpumpe 0020130826_01
1
2
3
4
5
Betriebs anleitung
6
Für den Betreiber
Betriebs anleitung
ecoLEVEL
Kondenswasserpumpe
DE, AT, BE , CH
DE DE
Abmessungen Anzahl
(H x B x L)
1
150 x 175 x 100 mm
6 mm 2
4 x 35 mm 2
- 1
Ø 10 mm x 6 m 1
- 1
- 1
Ø 24 mm x 1,15 m 1
6
Warnung!
a
Verletzungsgefahr und Sachschaden bei
Undichtigkeit!
Wenn Sie den Kondesatwinkel mit dem
mitgelieferten Einlaufschlauch (¬ 3.3, Pos.
8) montieren, kommt es zu Undichtigkeiten.
Kondensat kann austreten und Personen
gefährden. Zudem kann austretendes
Kondensat Sachschäden verursachen.
> Verwenden Sie den mitgelieferten
Einlaufschlauch nur ohne
Kondensatwinkel.
> Verwenden Sie den Kondensatwinkel
(¬ 3.3, Pos. 7) nur mit einem dafür
geeigneten Einlaufschlauch.
i
in Einlaufschlauch, der für die Montage mit
E
dem Kondensatwinkel geeignet ist, ist der
Neutralisationseinrichtung oder ecoPOWER 1.0
beigefügt. Beachten Sie hierzu auch die
Anleitungen (Neutralisationseinrichtung,
ecoPOWER 1.0).
3.3 Benötigte Werkzeuge
Sie benötigen zur Montage folgende Werkzeuge:
– Bohrmaschine
– Bohrer (6 mm)
– Schlitzschraubendreher
– Wasserwaage
– Schneidklinge
– Werkzeuge zum elektrischen Anschluss
– Hammer
3.4 Montageort auswählen
Die Kondenswasserpumpe ecoLEVEL ist für die Installation
im Aufstellraum des Heizgerätes vorge sehen.
Die Umgebungstemperatur muss zwischen 5 °C und 60 °C
liegen.
Der Aufstellungsraum muss eine Wandbeschaffenheit
aufweisen, die den Einsatz der mitgelieferten
Verbindungselemente ermöglicht.
> Wenn die erforderliche Wandbeschaffenheit nicht
gegeben ist, dann schaffen Sie vor Beginn der Montage
eine geeignete Montagefläche.
Die Kondenswasserpumpe ecoLEVEL sollte nicht als Ablage
für Gegenstände dienen.
Montage 3
