4 Hydraulischer Anschluss
7b
3
4

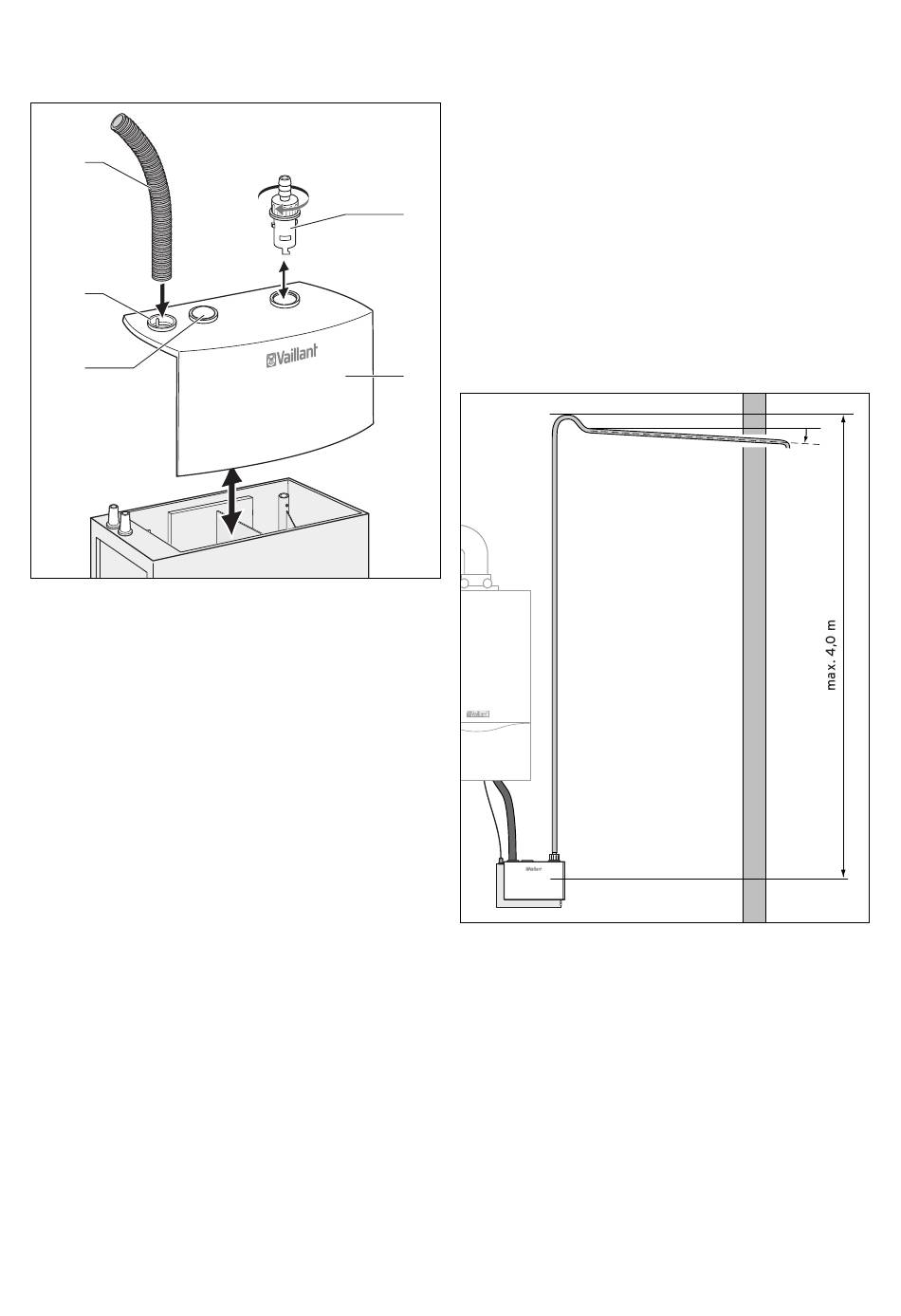

Abb. 4.3 Rückschlagventil und Deckel demontieren
Legende
1 Rückschlagventil
2 Deckel
3 Öffnung für Kondensatwinkel/Einlaufschlauch
4 Weitere Öffnung für Kondensatwinkel/Einlaufschlauch
7b Einlaufschlauch (nur für die Montage ohne Kondensatwinkel
geeignet)
Deckel und Rückschlagventil abnehmen
> Um den Deckel (2) der Pumpe zu öffnen, drehen Sie
das Rückschlagventil (1) eine Vierteldrehung nach
links.
Danach sind sowohl der Deckel als auch das
Rückschlagventil entriegelt.
> Ziehen Sie den Deckel (2) und das Rückschlagventil
(1) nach oben ab.
Einlaufschlauch montieren
> Stecken Sie den Einlaufschlauch in eine Einlauföff-
nung (3) des abgenommenen Deckels, bis der Einlauf-
schlauch einrastet (max. 5 Rasten).
Zweiten Einlaufschlauch montieren
> Falls ein zweiter Schlauch angeschlossen werden soll,
entfernen Sie den Stopfen von der zweiten Einlauföff-
nung (4)
> Kürzen Sie den Schlauch so, dass er max. 5 Rasten in
den Deckel einrastet.
> Vermeiden Sie, dass die Schläuche bei maximaler
Pumpenfüllhöhe ins Wasser ragen.
> Beachten Sie, dass die Schläuche max. 5 Rasten in die
Einlauföffnungen (3) und (4) eingeführt werden dür-
fen.
12
Deckel aufsetzen
> Setzen Sie den Deckel von oben auf die Kondens-
wasserpumpe ecoLEVEL auf.
4.2
1
Auslaufschlauch anschließen
> Stecken Sie den Auslaufschlauch (¬Abb. 3.3, Pos. 5)
bis zum Anschlag auf das demontierte Rückschlag-
ventil (¬ Abb. 4.1/Abb. 4.3, Pos. 1).
> Führen Sie das Rückschlagventil in den Deckel ein und
arretieren es durch eine Vierteldrehung nach rechts.
2
Auslaufschlauch verlegen
Abb. 4.4 Auslaufschlauch verlegen
> Beachten Sie für die Verlegung des Auslaufschlauchs
folgendes (¬ Abb. 4.4):
Der Auslaufschlauch der Pumpe muss im Abwasser-
system des Aufstellungsgebäudes münden. Von der
Pumpe aus muss der Auslaufschlauch nach oben führen,
– um den Höhen unterschied zwischen dem Ausgang der
Pumpe und der Ablauf stelle zu über winden
– um den Auslaufschlauch nach der Umlenkung mit
Gefälle zur Ablaufstelle verlegen zu können.
> Verlegen Sie den Auslaufschlauch direkt von der
Pumpe weit genug nach oben.
Installations- und Wartungsanleitung ecoLEVEL Kondenswasserpumpe 0020130826_00
Auslaufschlauch anschließen und verlegen
ca 3˚
