2 Sicherheits- und Warnhinweise

3 Montage

Erdung, Leiterdimensionierung, Kurz schlussschutz
> Der Pumpenanschluss verfügt über einen Schutzleiter.
Stellen Sie sicher, dass die Stromversorgung gemäß
der gesetzlichen Bestimmungen geerdet ist.
2.4

Vorschriften und Normen

> Stellen Sie sicher, dass die Montage der Kondenswas-
serpumpe in Übereinstimmung mit den Sicherheits-
vorschriften sowie allen anderen relevanten staatli-
chen oder örtlichen Vorschriften erfolgt.
> Beachten Sie insbesondere
– IEC 60364-7-712 Electrical installations of buildings
- Part 7-712
– für EMV-Prüfverfahren: EN50081-1:1992,
EN50082-1:1997
– für Störaussendung: EN 55014-1: 1993
– für Störfestigkeit: EN 55014-2: 1997
– für den elektrischen Anschluss:
- VDE 0100 Errichten von Starkstromanlagen
mit Nennspannungen bis 1000 Volt,
- VDE 0105 Teil 100 Betrieb von elektrischen
Anlagen
- DIN 18382 Elektrische Kabel- und Leitungsan
lage in Gebäuden (gilt nur in Deutschland)
6
3
3.1
Die Kondenswasserpumpe kann auf zwei unterschied-
liche Weisen montiert werden. Für die zwei Montage-
varianten sind unterschiedliche Einlaufschläuche erfor-
derlich.
Montagevariante 1: Montage mit Kondensatwinkel/
Einlaufschlauch nicht von ecoLEVEL
Für Montagevariante 1 ist der Kondensatwinkel aus dem
Lieferumfang von ecoLEVEL bestimmt.
Den Einlaufschlauch aus dem Lieferumfang von
ecoLEVEL dürfen Sie für Montagevariante 1 nicht ver-
wenden.
Für Montagevariante 1 können Sie einen Einlaufschlauch
verwenden, der z.B. im Lieferumfang folgender Geräte
enthalten ist:
– Neu trali sations einrichtung
– ecoPOWER 1.0
Wie Sie den Einlaufschlauch mit Kondensatwinkel
anschließen, erfahren Sie in Kap. 4.1.1.
> Beachten Sie außerdem die Anleitungen des Gerätes,
zu dem der verwendete Einlaufschlauch gehört (Neu-
tralisationseinrichtung, ecoPOWER 1.0).

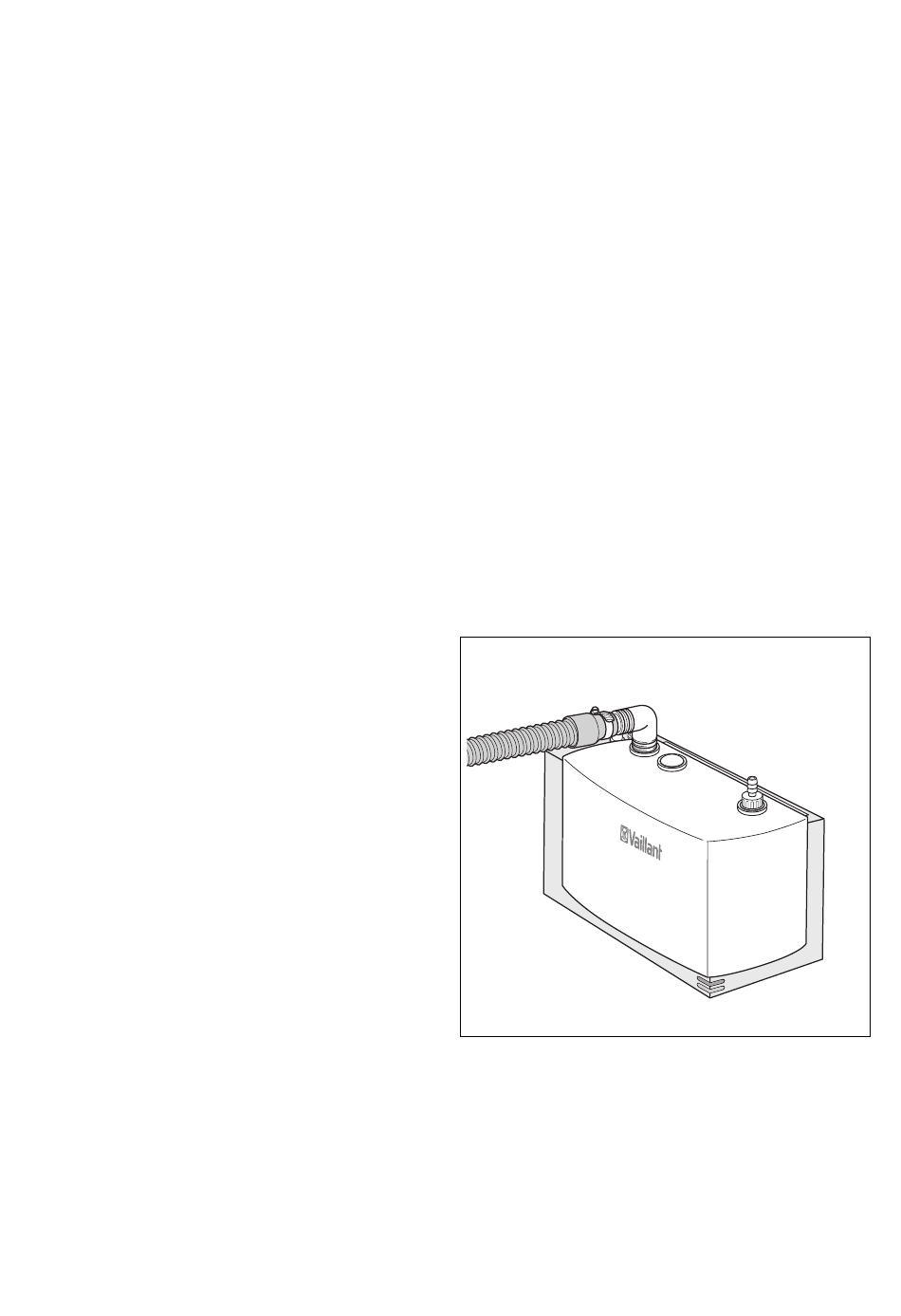

Abb. 3.1 Kondenswasserpumpe mit Kondensatwinkel und
Installations- und Wartungsanleitung ecoLEVEL Kondenswasserpumpe 0020130826_00
Montage

Montagevarianten

Einlaufschlauch
