Trocknerpatrone (Adsorptionsfilter)

1 Einfüllstutzen mit
Verschlusskappe
2 Ventil
3 Rohrstutzen des
Ausdehnungsgefäßes
(innerhalb der Anlage)
4 Trocknerpatrone
(Adsorptionsfilter)
5 Anschlussstück
HINWEIS
Pos: 101 /01 0 Univ ersal mod ule/ Sei tenwe chsel @ 0\ mod _12 021 1624 431 2_0 .docx @ 1 03 @ @ 1
Version 10/2012, Rev. 1.4 vom 20.02.2014 • sb
Originalbetriebsanleitung
Die Trocknerpatrone verhindert die Aufnahme der Luftfeuchtigkeit durch
den Wärmeträger.
Während des Transports der Gefriertrocknungsanlage ist die Trockner-
patrone am Einfüllstutzen der Wärmeträgerflüssigkeit demontiert. Vor
Inbetriebnahme der Einheit muss sie installiert werden.
• Verschlusskappe (1) vom Einfüllstutzen abschrauben.
• Das mitgelieferte Anschlussstück (5) zusammen mit der Trockner-
patrone (4) auf dem Einfüllstutzen (1) befestigen.
• Ventil (2) durch Drehen gegen den Uhrzeigersinn bis zum Anschlag
öffnen.

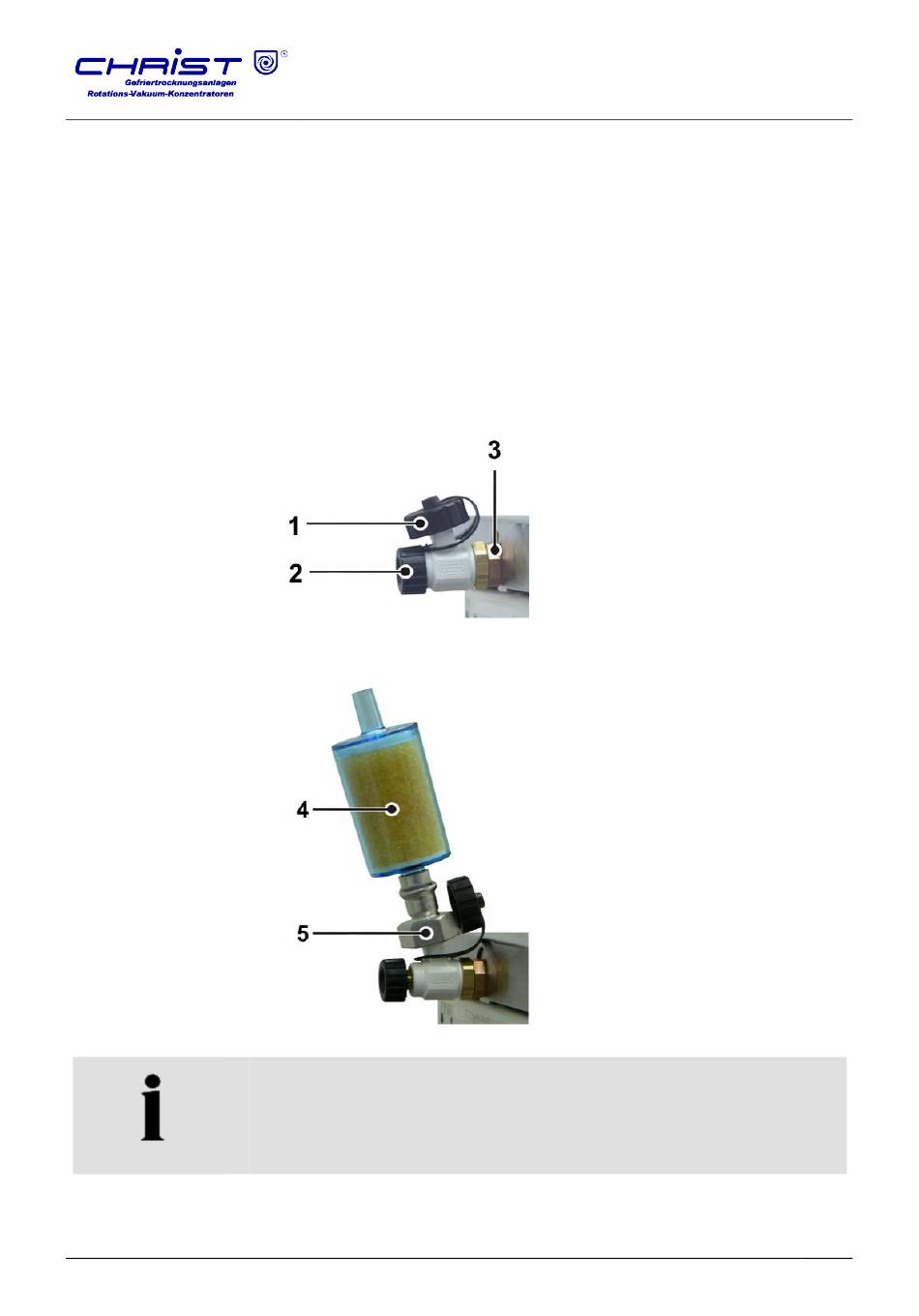

Abb. 16: Ventil mit Verschlusskappe für den Transport
Abb. 17: Ventil mit Trocknerpatrone (Adsorptionsfilter)
Das Silicagel in der Trocknerpatrone hat eine begrenzte Aufnahme-
fähigkeit.
Verändert sich die Farbe des Silicagels von gelb zu weiß, muss die
Trocknerpatrone (Best.-Nr. 610 990) ausgetauscht werden.t
