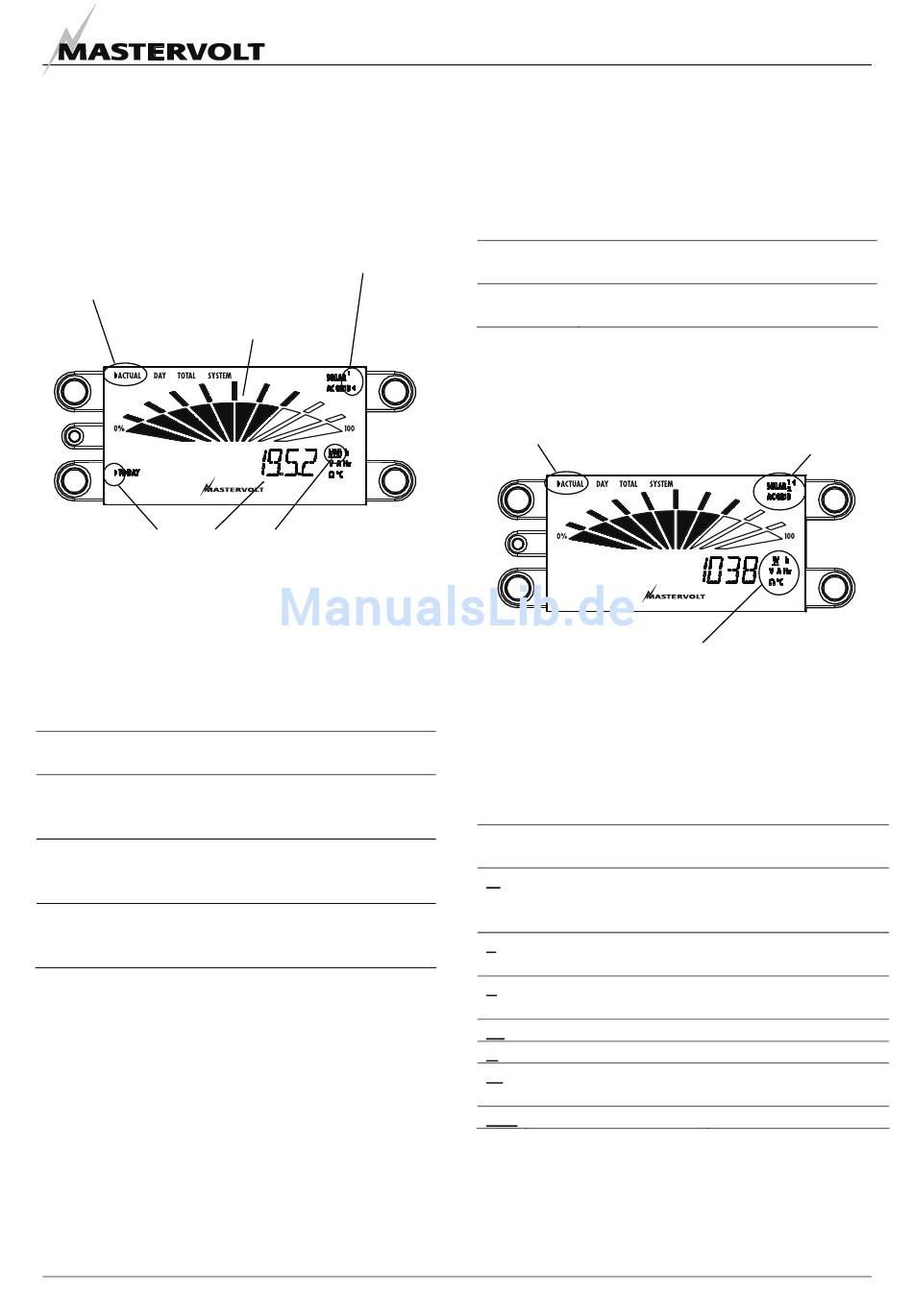

Siehe Abbildung 23. Dieser Bildschirm wird nach dem
Einschalten angezeigt. Wenn 60 Sekunden lang keine
Taste gedrückt wurde, kehrt das Display ebenfalls zu
diesem Bildschirm zurück. Es wird folgendes angezeigt:
•
Tatsächliche Solarleistung mittels einer 0-100% Leiste
•
Heute erzeugte Energie
Daten des AC-Netzes werden angezeigt
tatsächliche Werte werden angezeigt
tatsächliche Solarleistung
(ca. 70% der Nennleistung)
S1
S3
Energie heute bis jetzt
Beispiel: 19.52 kWh
Abbildung 23: Ausgangsbildschirm (es können andere
Werte angezeigt werden)
Durch Drücken von S1: Menü können Sie zwischen
folgendem hin- und herschalten:
►ACTUAL
Anzeige der Messungen in diesem
Moment; siehe Kapitel 5.3.1
►DAY
Anzeige der historischen Daten von heute
und von vor 1...30 Tagen; siehe Kapitel
5.3.2
►TOTAL
Dies zeigt den gesamten Energieertrag am
Solar-Eingang und dem AC-Ausgang an;
siehe Kapitel 5.3.3.
►SYSTEM
Wird zur Anzeige von
Systeminformationen des Sunmaster
verwendet; siehe Kapitel 5.3.4.
DE / Sunmaster XS 4300-3200-2000 / November 2008
5.3.1
Tatsächliche Messwerte
Wenn [►ACTUAL] auf dem LCD-Display leuchtet, werden
die tatsächlichen Messwerte des Sunmaster angezeigt
(Abbildung 24).
Durch Drücken von S2: Stromquelle können Sie
zwischen folgendem hin- und herschalten:
SOLAR 1 ◄
AC GRID ◄
S2
Drücken Sie S2: Stromquelle, um zwischen
Tatsächliche Messwerte werden
angezeigt
S1
S4
S3
Drücken Sie S4: Auswahl, um zwischen
[W], [V], [A], [Hz], [Ω], [°C] und [kWh] zu schalten
Abbildung 24: Tatsächliche Messwerte
Drücken Sie S4: Auswahl, um durch die Istdaten zu
navigieren. Die nachstehende Tabelle erläutert die
Bedeutung der angezeigten Daten:
Gewählte Stromquelle
= AC GRID
W
An das AC-Netz
gelieferter Strom
V
AC-Netzspannung
A
An das AC-Netz
gelieferter Wechselstrom
Hz
AC-Netzfrequenz
Ω
AC-Netzimpedanz*
°C
Innentemperatur des
Wechselrichters
kWh
Heute erzeugte Energie
* Nur ENS-Modelle (siehe Kapitel 3.2), ansonsten wird
0.00 angezeigt
Am DC-Eingang „SOLAR1" gemessene
Daten
Am AC-Ausgang des Sunmaster
gemessen Daten
folgendem hin- und herzuschalten
Gewählte Stromquelle
=SOLAR1
An den Sunmaster durch
die PV-Stränge
gelieferter Strom
DC-Spannung vom PV-
Strang
Gleichstrom vom PV-
Strang
nicht zutreffend
nicht zutreffend
Innentemperatur des
Wechselrichters
nicht zutreffend
BETRIEB
SOLAR 1
AC GRID
S2
S4
67
