4 INSTALLATION
4.1

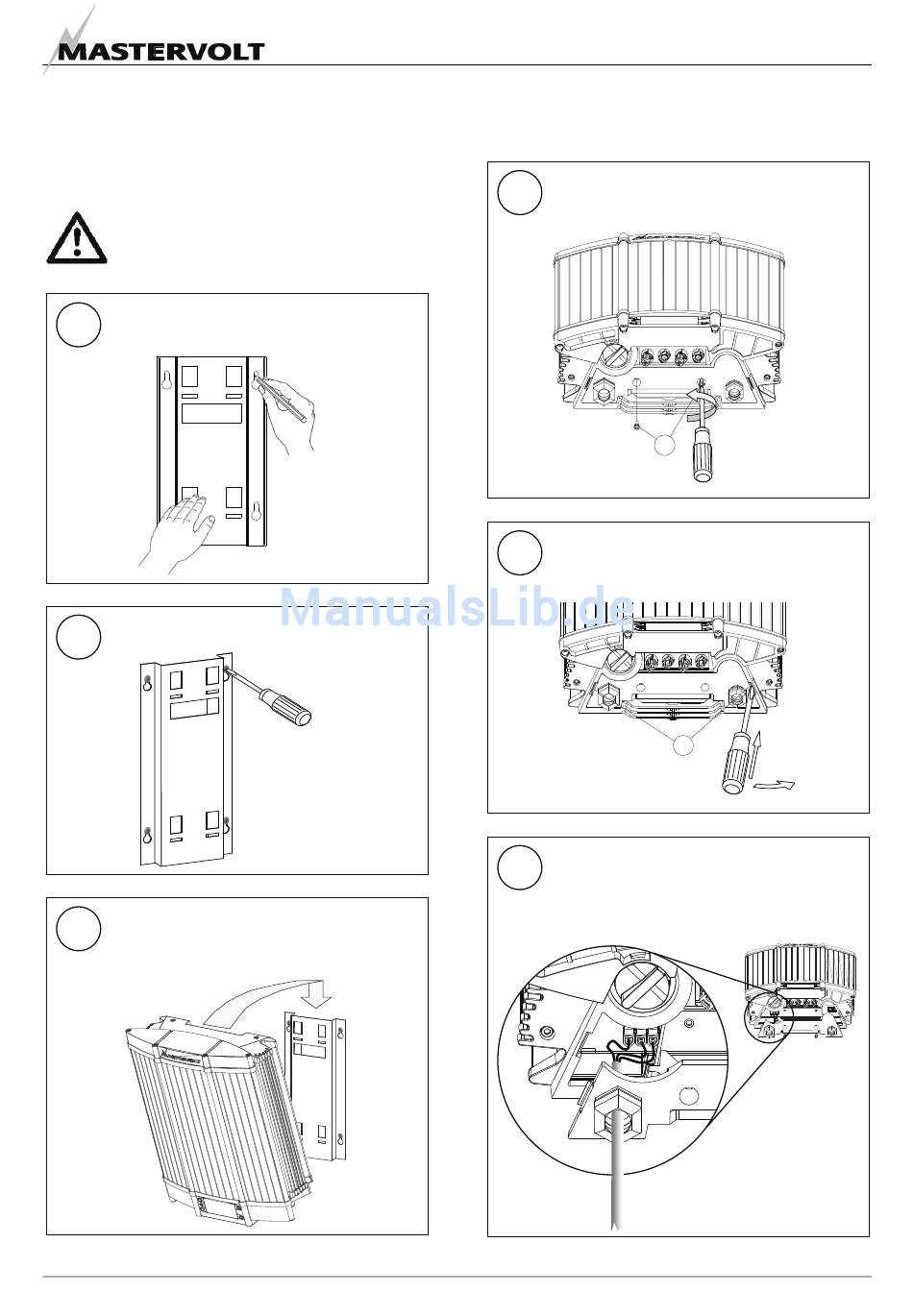

INSTALLATION - SCHRITT FÜR SCHRITT
VORSICHT!
Lesen Sie vor der Installation Kapitel 2 und 3
1
Markieren Sie die Position der vier Montage-
stellen anhand der Halterung.
Abbildung 10
2
Befestigen Sie die Halterung an der Wand.
Abbildung 11
3
Platzieren Sie den Sunmaster über der
Halterung und schieben Sie ihn dann nach
unten, bis er in der Halterung einrastet.
Abbildung 12
DE / Sunmaster XS 4300-3200-2000 / November 2008
4
Lösen Sie die beiden Sechskantschrauben
(a) auf der Unterseite des Gehäuses.
Abbildung 13
Führen Sie einen flachen Schraubenzieher
5
in die angezeigten Schlitze (b) ein. Entfernen
Sie dann die Bodenplatte des Sunmaster.
Abbildung 14
6
Führen Sie die AC-Verkabelung durch die
linke PG-Verschraubung in der Bodenplatte
und schließen Sie die Kabel an den
Schraubklemmen an.
Abbildung 15
INSTALLATION
a
b
63
