INSTALLATION

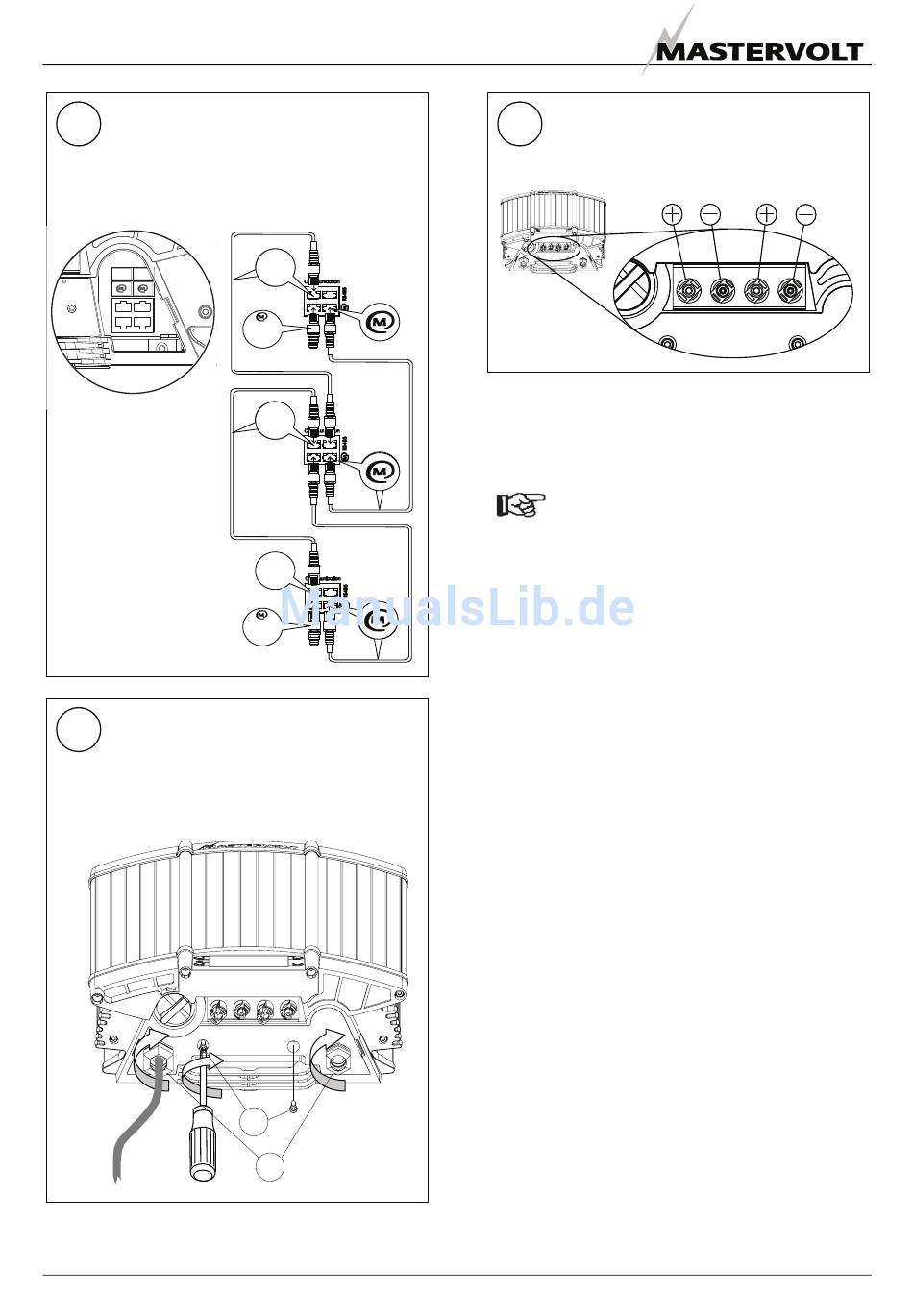

Verbinden Sie die MasterBus Kabel mit den
7
MasterBus Steckverbindungen und (zum
Monitoring, Option) die Verkabelung des
QS-Databus mit den RJ-45
Steckverbindungen.
RS485 RS485
Abbildung 16
8
Schließen Sie das Anschlussfach; Schritte:
1 Ziehen Sie die beiden
Sechskantschrauben fest (a).
2 Ziehen Sie die
PG-Verschraubungen fest (b).
Abbildung 17
64
RS485
terminator
RS485
RS485
terminator
RS485
terminator
a
b
Stellen Sie sicher, dass der DC-Freischalter in
9
der Position OFF ist. Schließen Sie dann die
Strang-Verkabelung an den Sunmaster an.
Abbildung 18
4.2 INBETRIEBNAHME NACH DER
INSTALLATION
Zu Überprüfung des korrekten Betriebs des
Sunmaster sollte die Inbetriebnahme nur
tagsüber durchgeführt werden.
4.2.1

Einschaltung

Folgen Sie den nachstehend beschriebenen Schritten, um
den Sunmaster einzuschalten:
1 Prüfen Sie, ob der DC-Freischalter des Solarfeldes
immer noch in der Position OFF (oder „O"-Position)
ist.
2 Schalten Sie das AC-Netz ein.
3 Stellen Sie den DC-Freischalter des Solarfeldes in die
Position ON (oder „I"-Position).
Wenn der Anschluss korrekt durchgeführt wurde und die
Sonneneinstrahlung ausreichend ist, wird der Sunmaster
automatisch einschalten. Dies kann einige Sekunden
dauern.
4 Bei der ersten Inbetriebnahme muss der Ländercode
ausgewählt werden. Siehe Abschnitt 4.2.2.
November 2008 / Sunmaster XS 4300-3200-2000 / DE
Eingang 1 Eingang2
SOLAR 1 SOLAR 2
