BEVOR SIE BEGINNEN
3.4
AC-VERKABELUNG
Der Sunmaster darf nur in einer dauerhaften Installation,
angeschlossen an eine separate AC-Verteilungsgruppe,
an die keine andere Ausrüstung angeschlossen ist,
verwendet werden.
Die Verkabelung zwischen dem Abzweigkasten oder dem
Elektrokabelkanal und dem Sunmaster muss doppelt
isoliert
sein.
Verwenden
Kabeldurchmesser, so dass der Einzelkabel-Widerstand
zwischen dem Sunmaster und der AC-Verteilung 0,25
Ohm nicht übersteigt. Richtlinie: Wählen Sie bis zu einer
Länge von 25 Metern einen Kabeldurchmesser von 3 x
4mm². Wählen Sie für Längen von mehr als 25 Metern
einen größeren Kabeldurchmesser.
3.5
ERDUNG
Der Sunmaster muss mit einem Geräte-Erdungsleiter an
der Erdungsklemme des AC-Ausgangs ausgestattet sein.
Die Erdung und die gesamte andere Verkabelung muss
den örtlichen Vorschriften und Verordnungen entsprechen.
Eine Erdung des Solarfeldes ist wegen der galvanischen
Trennung zwischen dem DC-Eingang und dem AC-
Ausgang des Sunmaster nicht erforderlich.
3.6
SPEZIFIKATIONEN DES SOLARSYSTEMS
Das Solarsystem sollte die folgenden Spezifikationen
erfüllen:
•
Die maximale Leerlauf-Spannung des Strangs bei der
niedrigsten möglichen Temperatur der PV-Module:
Model Sunmaster
Max voltage
XS4300
550Vdc max
XS3200
600Vdc max
XS2000
450Vdc max
•
Double isolated PV-wiring
•
Doppelt isolierte PV-Verkabelung
•
Alle Kabel des Strangs sollten doppelt isoliert sein und
müssen
mit
vormontierten
(Ø4mm) versehen sein.
•
Wenn zwei oder mehrere Stränge an den gleichen
Solar-Eingang angeschlossen sind, müssen beide
Stranglängen identisch sein.
•
Der gesamte Eingangsstrom muss so weit wie möglich
gleichmäßig
über
beide
werden.
VORSICHT!
Installieren Sie den Sunmaster nicht, wenn
das
Solarsystem
beschriebenen Spezifikationen entspricht.
3.7
DC-FREISCHALTER
Je nach den örtlich anwendbaren Vorschriften kann die
Verwendung eines DC-Freischalters zwischen den PV-
Modulen und dem Wechselrichter obligatorisch sein.
60
Sie
eine
korrekten
AC-
Max power
4600Wp
3500Wp
2100Wp
MultiContact-Steckern
Solar-Eingänge
verteilt
nicht
den
vorstehend
Beispielsweise
schreibt
IEC60364-7-712 einen DC-Freischalter für elektrische
Installationen mit Solarenergie in Gebäuden vor. Deshalb
bietet Mastervolt verschiedene Modelle des Sunmaster mit
integriertem DC-Freischalter an. Siehe Kapitel 3.2 um zu
prüfen, ob Ihr Sunmaster mit einem DC-Freischalter
ausgestattet ist.
Wenn Ihr Sunmaster nicht mit einem DC-Freischalter
ausgestattet ist, kann ein externer DC-Freischalter
eingesetzt werden. Es sind Modelle mit einfachem und
doppeltem Ausgang, Nennwert 600 Volt und 25A,
erhältlich. Siehe Kapitel 8 für Bestellinformationen.
3.8
PV-MODULE UND STRÄNGE
Die Solar- oder DC-Seite des Systems besteht aus
mehreren Photovoltaik- (Solar-) Modulen, die im Weiteren
als „PV-Module" bezeichnet werden. Die PV-Module sind
in
Reihe
zu
einem
zusammengeschlossen. Diese Stränge bestehen aus
einem Plus (+) und einem Minus (–) Anschluss, die direkt
an den Sunmaster angeschlossen werden können.
Die Spannung pro Strang sollte mit der Leerlaufspannung
(Voc)
pro
PV-Modul
Spezifikationen des PV-Moduls), multipliziert mit der
Anzahl der PV-Module jedes Strangs. In Abhängigkeit von
der Sonneneinstrahlung sollte dieser Wert 70-95% der
errechneten Strang-Spannung betragen.
Der Sunmaster ist ausgestattet mit einem MPP Tracker
und zwei parallelen Strängenanschlüssen.

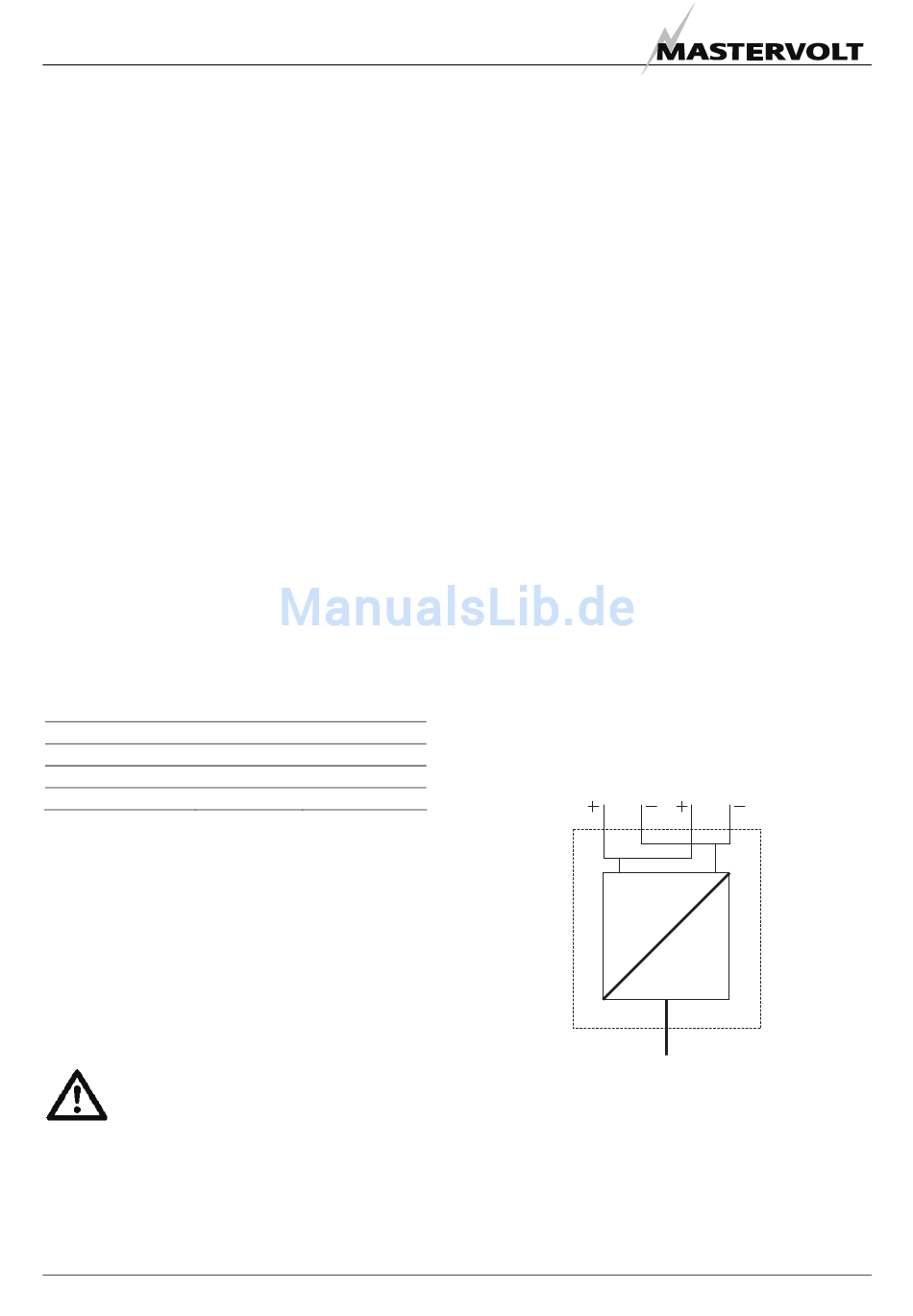

Siehe Abbildung 6.
1
DC
Abbildung 6
November 2008 / Sunmaster XS 4300-3200-2000 / DE
der
Internationale
Standard
so
genannten
„Strang"
übereinstimmen
(siehe
2
AC
AC-Netz
