18.2 3-Wege-Ventile

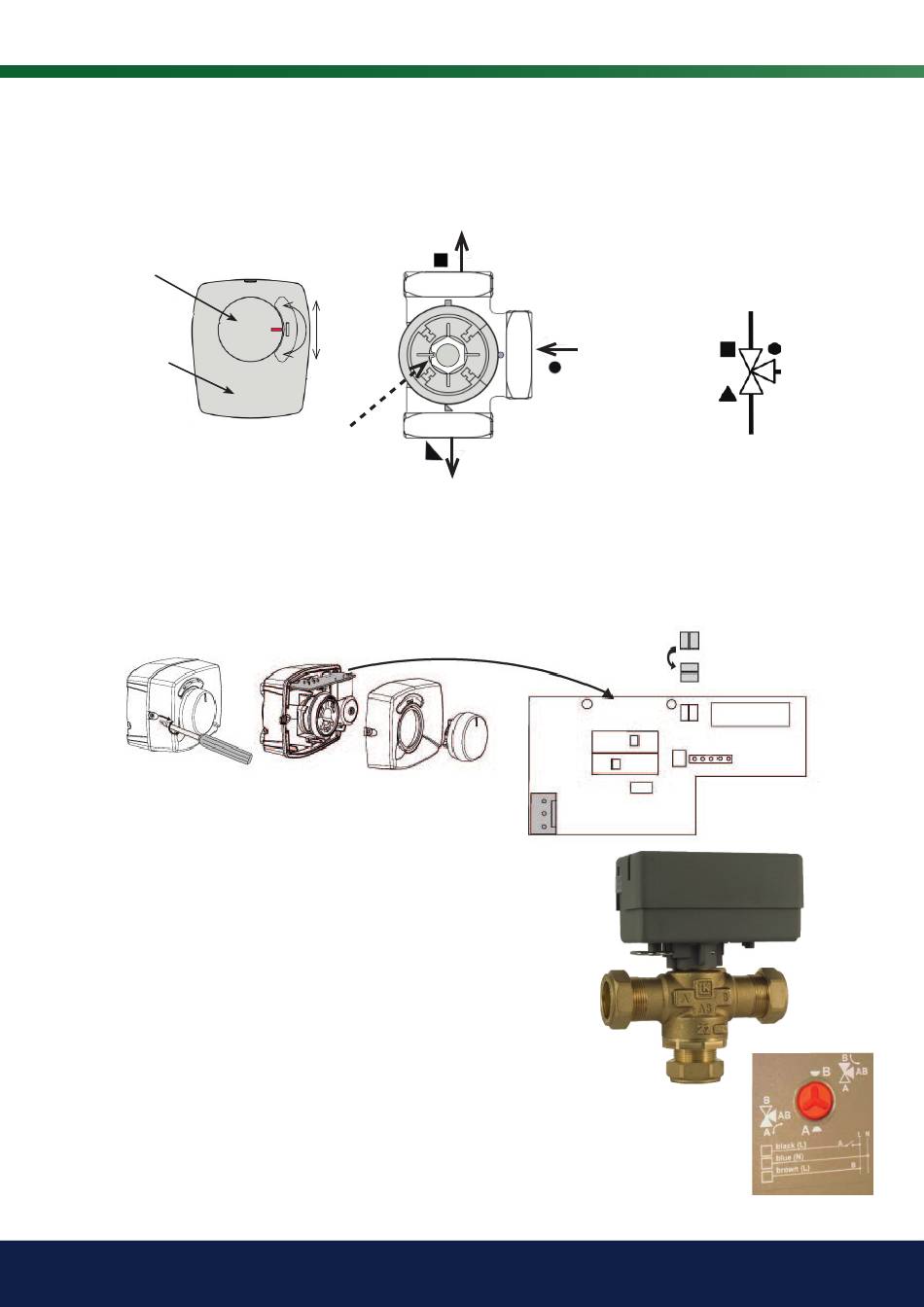

18.2.1 Umschaltventil ESBE VRG 230/Ara 635
Drehknopf
Stellantrieb
Der Mischventilmotor ist so am Ventil
angebracht, dass der sich Drehknopf in
Mittelstellung befindet.
Das Ventil kann umgekehrt eingesetzt werden, von rechts nach links, von
links nach rechts.
Die Richtung des Motors kann mit dem Bügel unter der Stellantriebkappe
geändert werden.
Der Bügel wird immer zur Wärmepumpe hin angeschlossen.
18.2.2 Umschaltventil LK EMV 110-K
Wenn der Motor Strom zum schwarzen Draht überträgt, öffnet Ausgang A
und Ausgang B schließt.
Durchfluss AB zu A = Warmwasserbereitung und Schwarz wird mit Strom
versorgt.
Hinweis: Zur Richtungsänderung muss das Ventil „umgedreht" werden. Das
Ventil muss immer so eingebaut werden, dass freier Durchfluss gewährleistet
ist.
172
CTC EcoPart i600M
3-Wege-Ventil
Auf
Abwärts
Nut in Wellenkupplung
A
AB
B
