17.3.7

Systemtypen 4 und 5 - Solarheizung

Solarkollektoren
Von den Solarkollektoren wird die Wärme zum Warmwasser-/Pufferspeicher
oder bei Erdwärmesystemen zur Energierückführung in den Boden geleitet,
sobald der Warmwasserspeicher voll ist.

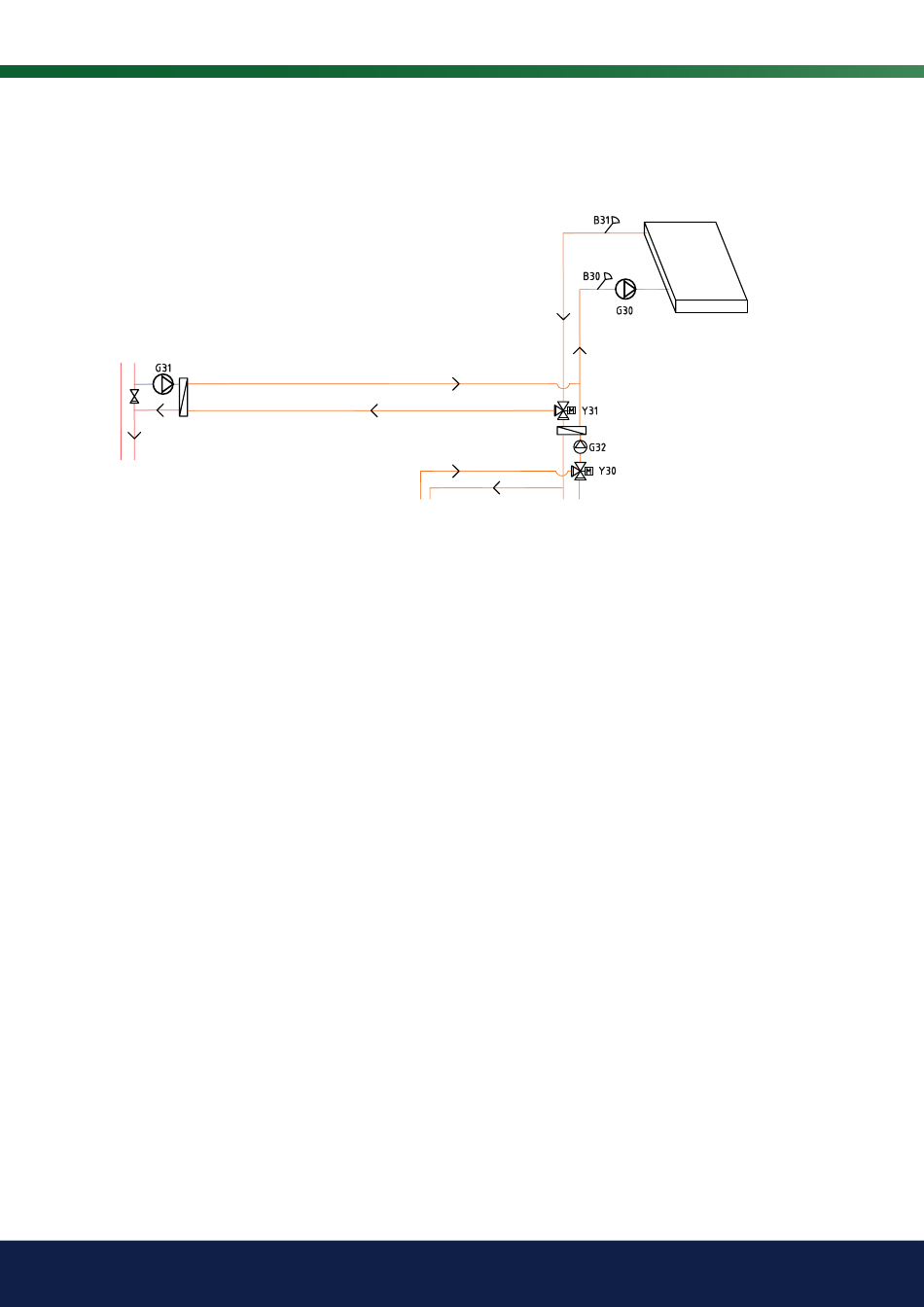

Die drehzahlgeregelte Pumpe (G30) und die Fühler B31 und B30 werden
neben den Solarkollektoren angebracht.
Zur Energierückführung in den Boden werden ein 3-Wege-Ventil (Y31), ein
Wärmetauscher und ein Rückschlagventil (G31) angeschlossen.
Das 3-Wege-Ventil (Y30) wird zusammen mit der drehzahlgeregelte Pumpe
(G32) und dem Wärmetauscher eingebaut, damit die Versorgung von
Warmwasser- und Pufferspeicher sichergestellt ist. Wärmetauscher und
Pumpen (G32) müssen nicht in den Solarheizkreis eingebaut werden, wenn
bereits eine Schleife zum angeschlossenen Warmwasser-/Pufferspeicher
besteht.
Wenn die Rückführfunktion genutzt wird, schaltet das System auch die
Solepumpe in der Wärmepumpe zu. Die Ladepumpe zur Energierückführung
in den Boden (G31) stellt sicher, dass der Durchfluss durch den
Wärmetauscher ausreicht.
